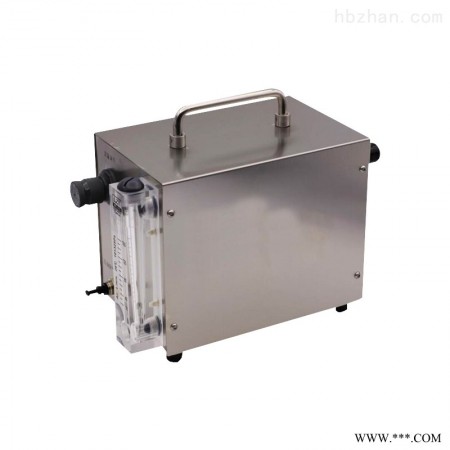

压缩气体采集器高压惰性气体分散扩散

CGD-1型

Compressed Gas Disperser

    一、简介

CGD-1型压缩空气采集器是为检测洁净室中洁净压缩空气的质量而设计的。根据要求被检测的压缩空气的净化级别必须与洁净室的级别相同，压缩空气的浮游细菌数也必须符合该洁净室的要求。为此，输入的压缩空气必须先进行减压、油水分离，初、中、高效三级过滤后，使它符合该洁净室的要求才能输入。

检测参数：检测气体尘埃粒子粒径大于等于0.3um，输入压力为0.1-1.0 MPa。采样过程中压力稳定，不会因压力不稳定而影响采样量。结构设计简单，前置式流量计和调压阀安装方式，控制直观，便于调节与拆装，体积小，重量轻，便于携带移动。压缩空气采集器外壳材质采用不锈钢设计，结实、可靠、稳定，日常使用无需校准，可直接和尘埃粒子计数器与浮游细菌采样器连接使用。压缩空气采集器空气尘埃粒子采样量为28.3L/min，采样剩下的气体经过浮游细菌采样器接入口排出。

浮游细菌采集器采样量为100L/min,装置将提供110L/min的流量保证其采样量的准确性，多余的压缩气体将通过尘埃粒子计数器接入口排出，使采样器微正压采样，不会产生负压影响检测结果。

    二、特别说明

根据新GMP的规范要求，压缩空气的洁净度及微生物需要测定。

仪器可适应30-150psi压力范围内,

A，洁净度方面：粒径范围：≥0.3um,流量：28.3L/min，50L/min，100L/min。

B，微生物检测方面：50L/min, 100L/min浮游细菌采样器。

采样过程中，输入气体没有浪费，100%的输入气体被应用于过程采样。

本产品具有广泛适用性，安全可靠。

核心部件均为进口。

三、产品技术参数

测试粒径范围：≥0.3um

输入压力：0.1-0.8bar

兼容使用气体：氮气  氩气  氦气

噪声范围：小于60dB

外壳材质：SUS304拉丝板

外形尺寸:  150X300X200 （mm)

净重量:  3.3 Kg

四、产品特点

适用于任何惰性气体

设置、安装简单快速

前置式流量计、调压阀

直观的用户控制模式

运行安静、噪声较低

不锈钢材质

成本较低

五、配套仪器使用

压缩气体采集器高压惰性气体分散扩散

CGD-1型

Compressed Gas Disperser

1、尘埃粒子计数器连接使用方法

2、配套浮游菌采样器连接使用方法
