　　锅炉烟气在线监测系统 锅炉烟气在线监测系统

　　一、系统概述

　　锅炉烟气在线监测系统 锅炉烟气在线监测系统能对企业废气排放口的SO2、NOX、颗粒物（粉尘）、烟气温度、烟气压力、流速、烟气含氧量、烟气湿度等数据自动采集、分析和储存，实现自动、实时、准确地监控监测企业废气排放情况和治理设施的运行状态，既便于企业环保管理层了解和掌握污染治理和废气排放的整体情况，也利于环保主管部门的监控和管理，为实现节能减排、总量控制提供切实有效的监管手段。

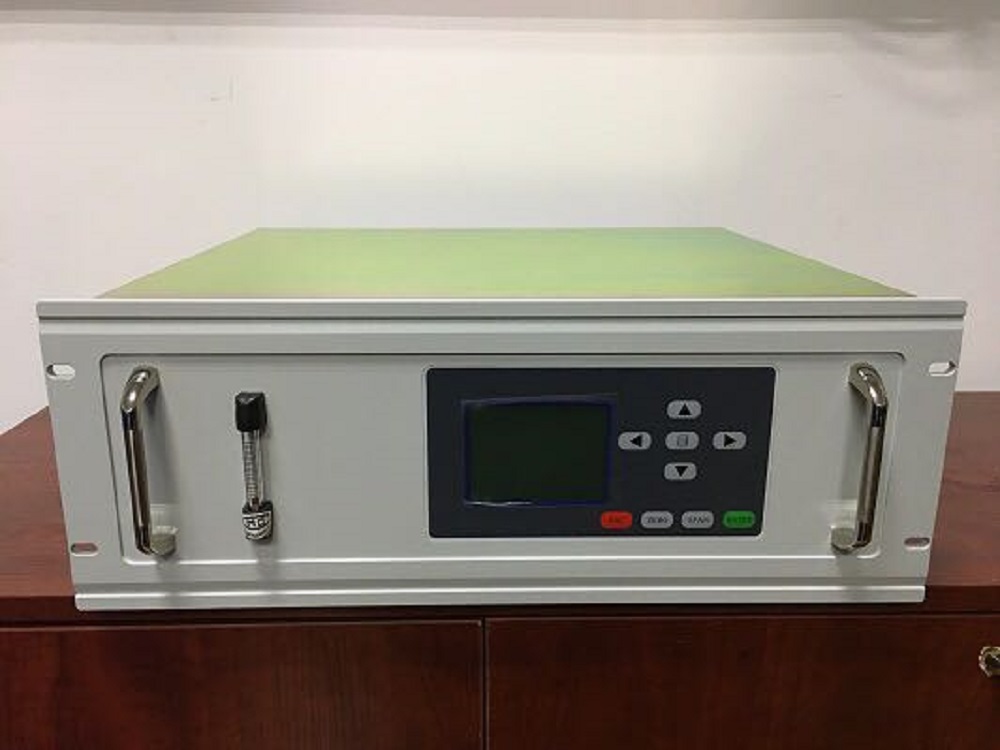

　　该系统气态污染物监测采用抽取式冷干法，其原理是由德国进口采样泵通过采样探头抽取样气，采样探头具备除尘、加热、恒温控制等功能，样气被引导至预处理系统，去除颗粒物、水分、腐蚀性气体等，再由控制系统对样气进行切换，分配样气经由疏水过滤器后进入气体分析仪中进行分析，测量SO2、NOX、氧含量等参数。

　　颗粒物监测采用激光后向散射原理，温度采用温度传感器测量，压力采用压力传感器测量，烟气流量采用差压皮托管测量，将测量信号传输至数据采集与处理系统。

　　数据处理系统具有现场数据实时传送、储存、报表统计和图形数据分析等功能，可将各数据传输至DCS系统，实现工作现场。

　　我公司固定污染源烟气排放连续监测系统结构紧凑，设备维护简单，动态范围广，实时性强，运行成本低，系统采用模块化结构，组合方便，可将监测数据通过数据采集仪传输至各级环保部门。

　　运行环境

　　●温度：15℃~35℃

　　●湿度：≤85%

　　●大气压：86～106Kpa

　　●烟气温度：<300℃

　　●供电电压：AC220V±10%，频率50Hz

　　●接地电阻：＜4Ω

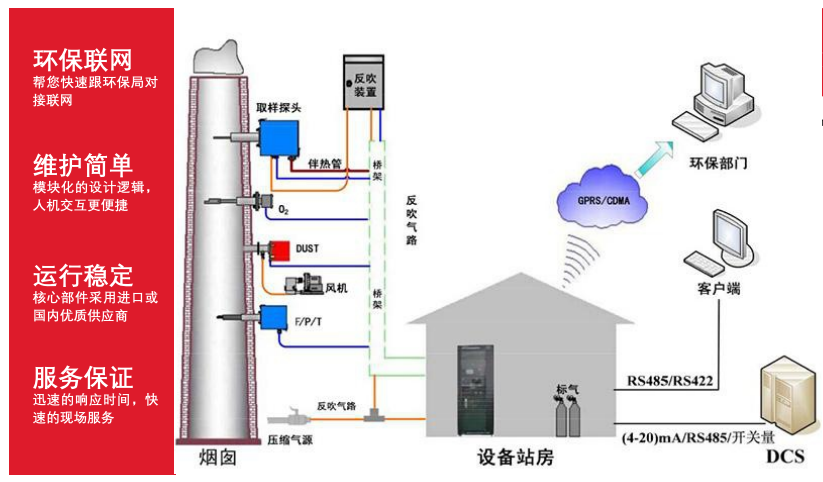

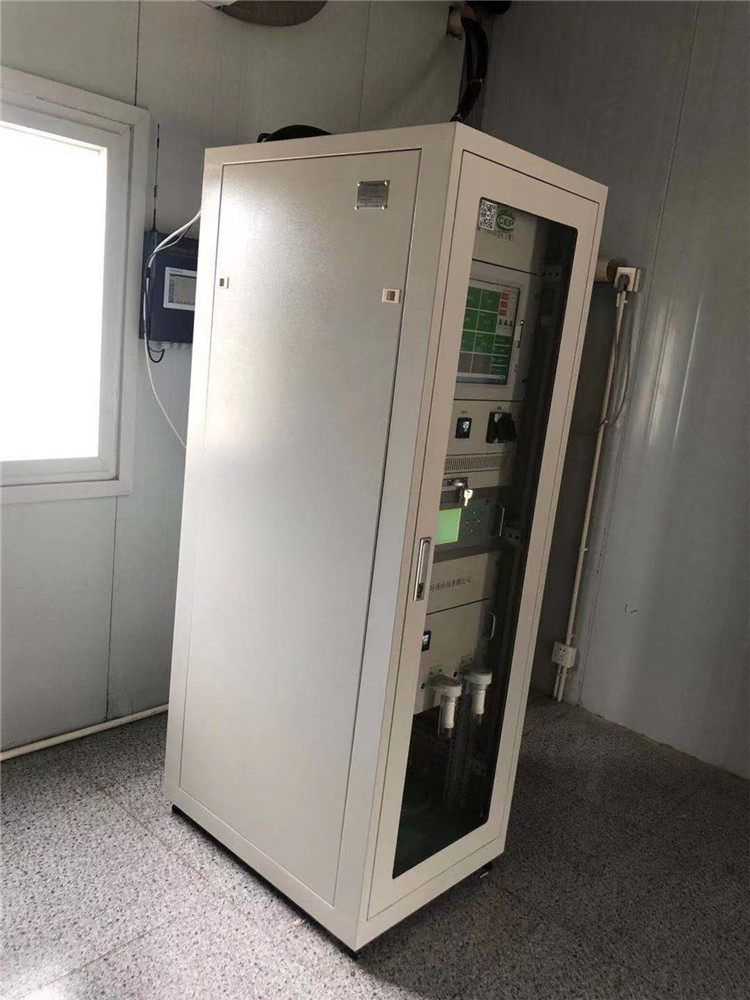

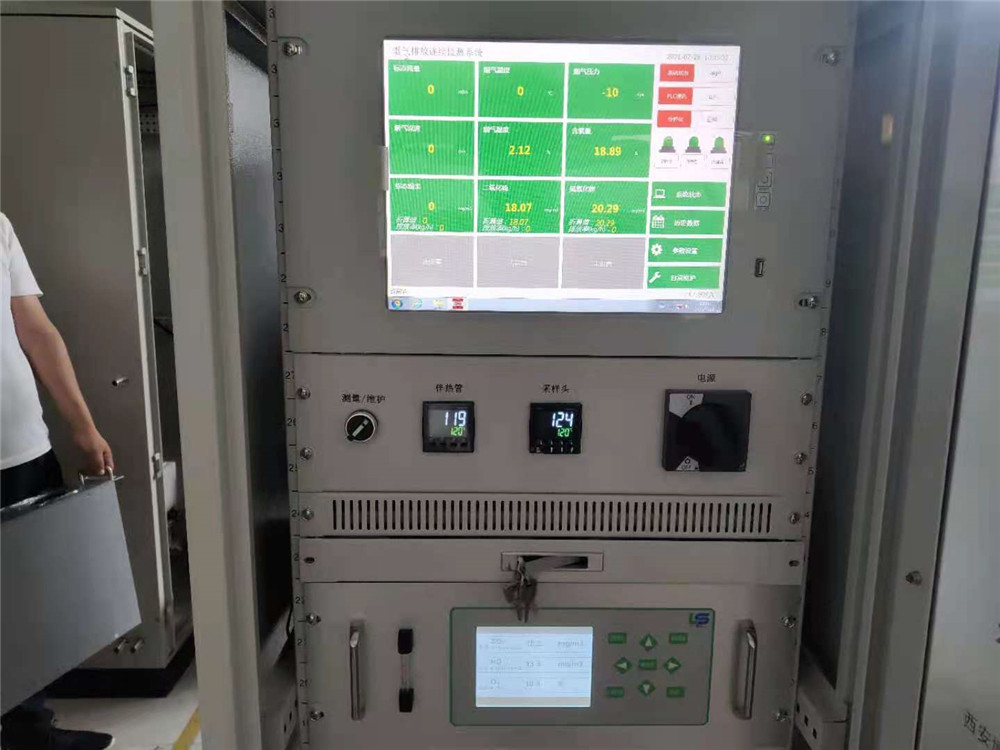

　　我公司固定污染源烟气排放连续监测系统由采样探头、粉尘仪、温压流一体监测仪、分析机柜、标准样气、管线等组成。其中采样探头、粉尘仪、温压流探头安装于监测点（烟道或烟囱），分析机柜安放于室内。样气通过采样探头、伴热管线进入分析机柜，经由分析机柜内的预处理系统进入烟气分析仪，测量SO2、NOX、氧含量等参数；粉尘仪用于测量粉尘浓度，温压流一体监测仪用于测量温度、压力、流速，测量信号通过电缆传输至分析机柜内的数据采集与处理系统；置于分析机柜内部的工控系统可实现实时数据的显示、数据传输、数据储存、历史数据查询、图形数据分析、报表统计等功能。标准气体用于校准分析仪表。

　　一、采样探头

　　采样探头包括采样探杆、采样腔、加热装置、温控装置、探头滤芯、主体机壳等，避免出现冷凝，确保样气正常进入预处理系统。

　　采样探头特点：

　　1、采用加热自动调节单元，加热温度维持至150℃左右，避免冷凝。

　　2、探头滤芯采用2um气孔的镍钛合金，有效去除样气中的烟尘。

　　3、探头具备反吹功能，通过控制系统实现自动反吹，大限度克服阻塞问题，减少维护量。

　　4、与烟气接触部分、法兰等均采用316L不锈钢材质，避免长时间使用后带来的材质腐蚀、测量误差等问题。

　　5、探头主体机壳部分采用烤漆处理。

　　二、烟气伴热管

　　烟气伴热管连接采样探头和预处理系统，是由两组耐腐高性能四氟乙烯导管辅以高温恒功率电热带以及补偿线缆组成内芯，外加进口原料保温层，敷以聚乙烯（PE）保护外套复合而成。采样管内温度控制在120℃左右，使得烟气中水含量以蒸气状态存在，防止水结露与SO2生成酸。

　　三、预处理系统

　　预处理系统包括气体冷凝器、细过滤组合、疏水过滤器、蠕动泵、调节阀等，完成样气的除尘、除水，保证干净、流量稳定的样气进去气体分析仪，确保分析仪器的准确性和可靠性。

　　预处理系统流程：

　　样气进入机柜时经过一个截止阀，通常截止阀是打开状态，当吹扫时，截止阀关闭，防止吹扫气进入机柜，保护预处理系统；然后进入制冷器除去湿气，冷凝液集结在制冷器的下方，通过排液蠕动泵排除；接着气体经过一个保护过滤器除尘；然后经过一个两位一通电磁阀，自动校零时洁净的空气通过此阀,经取样泵采出，对分析仪零点进行校准；接着气体进入二级制冷器进一步除湿，除湿后的气体通过取样泵，然后通过一个手动三通阀，通过它注入标准气来校准仪表量程，再经过阻水过滤器对样气进一步除水，进入分析仪。

　　预处理系统特点：

　　1、预处理系统置于分析机柜内部，布局合理美观，预留空间大，便于检修。

　　2、两级制冷器，增强制冷效果，有效排除样气中的水分。

　　3、两级细过滤组合，增强样气净化效果。

　　4、两个蠕动泵，样气水分较重时确保排水效果。

　　5、增加疏水过滤器，增强对分析仪的防护。

　　CMS-6000型烟气挥发性有机物（VOCs）在线监测系统是普瑞仪器研制的烟气中VOCs的在线监测设备，可测量总烃（THC）、甲烷（CH4）、非甲烷总烃（NMHC）、苯系物（BETX）等多种有机物。该系统可广泛应用于各种工业污染源VOCs排放监测，例如半导体、电子、医药、石化、化工、印刷、汽车、涂装、橡胶等多种工业，性能稳定可靠，集成化程度高。同时，针对各种不同工况条件及客户需求

　　锅炉烟气在线监测系统烟气组分监测子系统特点

　　系统长期可靠、稳定的分析及预处理装置，满足系统长时间稳定正常运行，不需要日常维护。

　　系统符合环境保护产业标准HJ/T75-2007《烟气排放连续监测技术规范》。

　　CEMS系统具有主要仪器部件故障报警和故障自诊断功能，确保系统稳定连续监测。

　　CEMS系统提供自动校零、量程校正服务，提高系统分析精度。

　　系统配备独立的反吹管设计：降低安装检修难度，提高采样反吹质量。

　　采样管采用电加热控温干法直接取样方式，辅助环节少，可靠性高。

　　其探头过滤面积大，耐腐蚀、强度高、过滤器效率好。

　　采用PLC控制，自动化程度高、维护工作量小
