3D SCANNER三维水箱简介：
3D SCANNER是Sun_Nuclear公司全新设计的一款三维水箱。它与众不同的设计,在现代放射治疗领域中为繁忙的物理师提供准确而可重复性的数据扫描。
全新设计的几何结构，自动摆位流程和软件不仅提高了测量数据的准确性,同时便水箱的摆位实现全自动化,使测量更加客观，数据重复性更高。

3D SCANNER三维水箱可以支持
FFF 射束
立体定向放射治疗射束
所有常用的治疗计划系统数据采集

3D SCANNER优势：
全自动摆位AutoSetupTM
自动将探头设置到水面，自动调节水箱水平以及将水箱中心与射野中心重合。
全部摆位流程:<30 min

更好的数据结果
高信噪比剂量仪可以得到更加平滑的数据
使用自动摆位消除用户主观判断带来的摆位误差
无论是纵向，横向，还是对角方向探头的扫描方向均一致
使用数据库方式有效的管理和共享数据。支持数据搜索
    >不管经过多少次处理，原始数据始终保持在数据库中
    >以图层的方式保存处理步骤，可随时回到某一个处理步骤

无需平移水箱
测量任何数据仅需要一次摆位
无需平移既可以实现650mm的扫描范围
自动将探头移动到三维空间中任意位置
无需重新设置探头位置既可以实现探头与扫描方向一致性

3D SCANNER特点：

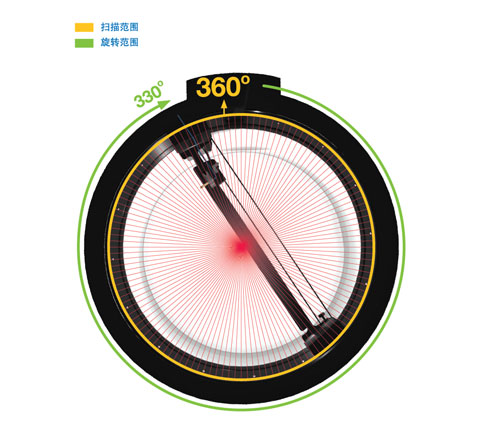

360度扫描∶探头高自由度
3D SCANNER可以扫描纵向，横向，对角线以及任意角度方向的剂量线,而且能保证扫描方向永远与探头朝向垂直。因为3D SCANNER可以在330度范围里面自由旋转，这样无需平移水箱。

尽管3D SCANNER是圆柱形设计，它依然可以通过同时平移和旋转来扫描不通过中心点的离轴比数据。

360 度扫描同时一致性的探头朝向可以得到更加准确的数据，同时无需重新摆放水箱。


AutoSetup TM自动摆位
第*一*步
自动调整水平：3D SCANNER 水面探测器会测量水面上三点的位置，并通过调节两个电动马达自动修正水箱倾斜角度，使扫描平面与水面平行。

第二步
等中心自动校准：3D SCANNER测量10 x 15cm射野上两个方向的剂量线，由其半影区来判断射野的中心相对3D SCANNER中心的相对位置，然后使用两个电动马达自动将两者中心重合。

第三步
自动需找测量角度：3D SCANNER在测量两个固定角度剂量线之后，自动计算出与射野边界的角度偏差，利用扫描轴可以旋转特点，自动找到与射野边界相垂直的纵向和横向的方向。


扩展扫描范围:无需平移水箱
传统的方形三维水箱无法在100cm的条件下测量40x40cm照射野的30cm深度的剂量线，除非用户将水箱在一个方向平移，以整个扫描轴扫描一半的剂量线然后在向另一个方向移动得到另一半的数据。这个方式不仅费时费力，并且可能引入误差降低数据质量。

3D SCANNER 圆柱形的结构使它比传统的方形三维水箱更有效的利用空间。3DSCANNER无需平移水箱*可以实现65cm的扫描范围。这样无需平移水箱*可以完整的扫描到40x40cm照射野的30cm深度的剂量线。节省时间并且保证数据的准确性。

一体化集成的控制单元
3D SCANNER的设计简化了三维水箱的连接和包装，主要包括以下几点:
单一数据线
3D SCANNER使用与Sun Nuclear其它产品同样的电源/数据连接线，仅仅用一根导线既可以完成数据和电源的传输，用户无需连接额外的连接线到治疗室。

控制电路
控制电路部分被集成在水箱箱体上面包括如下组件:
    静电计-双通道静电计收集射野和参考探头信号。静电计使用屏蔽层防护可以提高低噪声的扫描数据，减少后期处理。
    控制单元一3D SCANNER控制电路驱动马达和其他硬件

连接面板
探头和扫描附件都可以直接插到接口面板上，并且接口面板上包含所有指示灯。

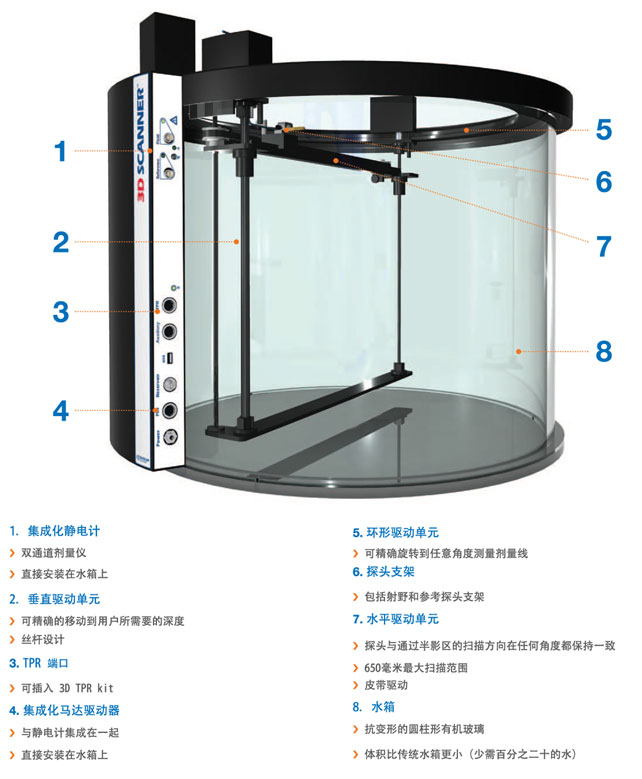

3D SCANNER硬件

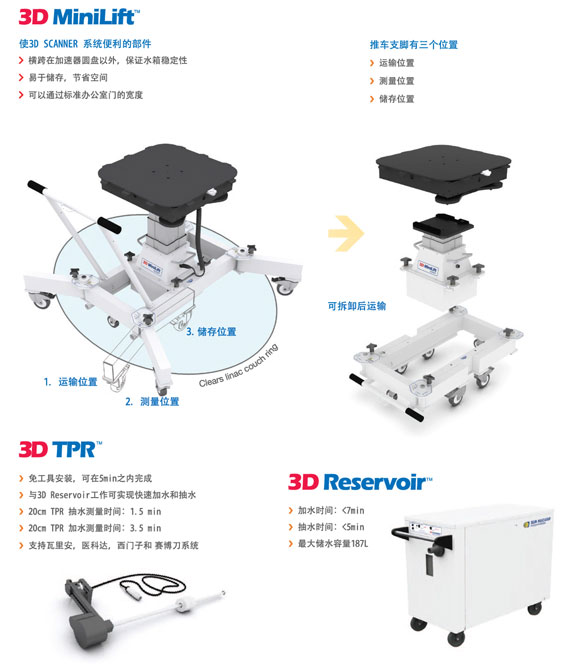

三维水箱系统

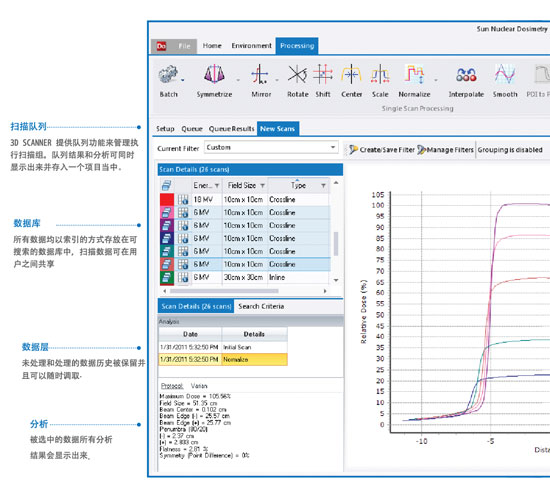

3D SCANNER软件
3D SCANNER使用SNC Dosimetry软件操作水箱。SNCDosimetry在继承了传统水箱软件的优点的同时加入了*的新的功能。
