数字式超高频电磁场辐射频谱分析仪

产品简介

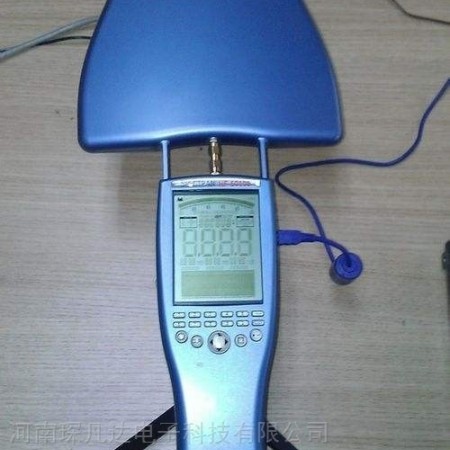

HF-60105数字式超高频电磁场辐射频谱分析仪是一款性能优异的高灵敏度电磁辐射分析仪器，它可用于检测、分析各种复杂环境中的超高频电磁辐射、微波强度等，包括很低1M频率、5-6GHz无线局域网等，仪器采用创新的专li技术，可对各种复杂环境中存在的电、磁场辐射进行全方向高精度检测，内置高性能DSP（数字信号处理器）芯片不仅能精显示电场强度、磁场强度、功率密度、电压、微波功率；同时还可显示所测到的电磁辐射对值与标准限值相比较的百分比，测量结果清晰、直观。可用于测量移动通信基站、广播电视、卫星通讯设备、无线网络、微波等多种高频电磁波、微波强度。

我们的V4系列为较新一代设备，相比其它产品，该系列提供更快的采样时间、更好的IP3、更大的动态范围，更高灵敏度、也更小范围的过滤器（RBW）,显著降低的相位噪音和更大的解调带宽，对Pre-Compliance 和 EMC/EMI 测试能提供很好的测量结果。而HF - 60100 V4 做为这一系列中的旗舰型号，其具备令人难以致信的超高灵敏度：-170dBm (1Hz @ 5.555GHz，选配前置放大器)，即使与当今很其昂贵的竞争对手相比，性能、精度等方面它都不落下风。

产品应用

1. 环境电磁辐射监测

2. 移动通讯、广播电视等单位的电磁辐射监测

3. 工作场所的电磁场安全监测

4. 无线电频谱管理

5. 国防电子设备的电磁安全检测

6. 航KONG航天设备电磁环境监测

7. 机场雷达电磁环境的安全监测

8. EMI、EMC 电磁兼容测试

9. Pre-Compliance-Test

10.Radio & TV,Tetra/BOS,ISM434,LTE800,ISM868,GSM900/ GSM1800/ GSM1900

11.DECT,UMTS,WLAN,Microwave,WiFi,Bluetooth

12.LTE2.6,WiMAX,Directional Radio,5GHz WLAN,PAR Radar

产品参数

探测天线：双锥全向+定向对数周期

频率范围：1MHz–9.4GHz

DANL: -155dBm(1Hz)

DANL with Preamp（前置放大器）: -170dBm(1Hz)

很大功率： +20dBm (可选配 +40dBm)

很小采样时间: 5毫秒

Resolution (RBW): 200Hz ~ 50MHz

EMC filter（滤波器）：200Hz, 9kHz, 120kHz, 200kHz, 1,5MHz, 5MHz

显示单位：dBm, dBµV, V/m, A/m, W/m²(dBµV/m, W/cm² etc. via PC software)

探测器： RMS, Min/Max

解调器：AM、 FM、PM(调相)、GSM

输入：50 Ohm SMA RF-input (f)

精度：+/- 1dB (typ.)

内置数据记录器：64K，可升级至1MB（选配）

尺寸：250x86x27mm

重量：430g

产品特点

1. 外置式、高精度定向探测天线，有效提高检测范围及检测精度

2. 14 Bit双通道ADC转换器、双DDC的硬件过滤器

3. 150 MIPS DSP (CPU)，更快更强大的运算功能

4. RF频谱显示功能，AM调幅/FM调频PM/调相及GSM解调功能、DECT & TimeSlot 分析功能、矢量（I / Q）/真实有效值功率测量功能、

5. 便携式设计，重量轻，内置高性能锂电池，可轻松单手操作，便于移动或现场测量

6. 新一代高精度、大尺寸液晶显示屏，清晰、直观的显示多种检测结果

7. 多种显示模式：实时、很大值保持、暴露很限计算和显示（DIN/VDE 0848）等，可同时显示频率和信号强度

8. 内置USB2.0高速数据通讯端口，配合数据分析软件可与电脑联接甚至组建远程电磁辐射实时监测系统，实现电磁辐射的连续多点监测

9. 可选配前置放大器（扩展范围达15分贝）、实时带峰值功率器、增益放大器等附件，简单实现功能升级
