E系列电磁场频谱分析仪简述 E系列电磁场强度频谱分析仪是一个多功能的,便捷的,适合所有的电场和磁场测量的高精度仪表,所有型号都带频谱分析功能。系统包含一个宽量程的电场的磁场探头和一个便捷显示仪表,探头 的测量频率可以从1Hz到18GHz。它带一个大型的LCD显示器和易于使用的功能键(它们允许不同的操作和根据命令菜单选择设定不同功能。) E系列型电磁场强度频谱分析仪分为低频和高频两个系列 ² 低频:型号E61, E62,频率从1Hz-30Hz ² 高频:型号E71,E72,E73,频率从1MHz-18GHz 应用 低频 高压输变电站系统,配电室、感应炉、地铁、电车、计算机房、敏感仪器室、医院等作业场所。 高频 各种长波、中博、短波和微波辐射,包括:手机机站、医疗设备、雷达、卫星通讯、电视天线、寻呼机站、热合机、烘干设备等具有电磁辐射的场所。 宽量程: | 不同的探头,可以覆盖从1Hz 到18GHz 的范围 | 大型图形LCD显示: | 大量数据可以同时显示,带图形和棒图显示 | 频谱分析: | 所有型号都带频谱分析功能,精确分析设定频谱的电磁场强度 | 多种参数同时测量: | 可以同时分析电场,磁场,提供多种单位V/m,Tesla, Gauss ,A/m, dBm, V/m, A/m, dBμV, W/m²,pW/m², μW/m² | 多参数显示运算功能: | 显示最小值,MAX值,平均值,3个标记值,公众导出限值等等 | 运算功能: | 一个运算键,即可计算辐射暴露限值 | 电源: | 可充电NiMH高能电池和宽电压电源适配器 |
德国COliy低频(含工频)电磁场强度分析仪E6X系列 低频(含工频)电磁场强度分析仪 | E61 | E62 | 响应频率 | 10Hz-400kHz | 1Hz- 1MHz (可扩展到30MHz) | 磁场测量范围 | 10µG- 5G | 10µG- 50G | 电场测量范围 | 0.1V/m-50kV/m | 0.01V/m-100kV/m | 滤波器带宽 | 1Hz-400kHz | 1Hz- 1MHz | 精度 | 4% | 2% | 外部信号输入(SMA input) | 无 | 有 | 显示单位 | V/m, Tesla, Gauss ,A/m | V/m, Tesla, Gauss ,A/m | 频谱分析功能 | 有 | 有 | 公众导出限值(百分比显示) t>(ICNIRP, BGV B11, BlmSchV etc.) | 有 | 有 | ICNIRP暴露导出限值 | 无 | 有 | X, Y, Z 轴和三维磁场显示 | 有 | 有 | 棒图显示 | 有 | 有 | 3个标记值显示 (同时显示强度值和所对应的频率) | 有 | 有 | RMS值和峰值显示 | 有 | 有 | 充电电池和宽电压电源适配器 | 有 | 有 | 声音报警功能 | 有 | 有 |
E62选项:-20M (频率测量范围增加到20MHz) E62选项:-30M (频率测量范围增加到30MHz)
高频电磁场强度分析仪E7X系列 高频电磁场强度分析仪 | E71 | E72 | E73 | 响应频率 | 100MHz-4GHz | 10MHz-6GHz | 1MHz-9GHz t>(可另选配700M-18GHz频率响应的探头) | 磁场测量范围 | 0.001 -10 A/m | 0.001 -50 A/m | 0.001 A/m -50 A/m | 电场测量范围 | 0.001-100V/m | 0.001-500V/m | 0.001V/m-1000V/m | 滤波器带宽 | 100kHz - 50MHz | 10kHz - 50MHz | 1kHz - 50MHz | 精度 | 3dB | 2dB | 1dB | 显示单位 | V/m, A/m, dBm, dBµV, W/m², | V/m, A/m, dBm, dBµV, W/m² | V/m, A/m, dBm, dBµV, W/m² | 频谱分析功能 | 有 | 有 | 有 | 暴露导出限值(百分比显示)(ICNIRP, BGV B11, BlmSchV etc.) | 有 | 有 | 有 | 扩展暴露导出限值 | 无 | 有 | 有 | X, Y, Z 轴和三维磁场显示 | 有 | 有 | 有 | 棒图显示 | 有 | 有 | 有 | 3个标记值显示 t>(同时显示强度值和所 对应的频率) | 有 | 有 | 有 | RMS值和峰值显示 | 有 | 有 | 有 | 可充电高能电池和宽电压电源适配器 | 有 | 有 | 有 | 声音报警功能 | 有 | 有 | 有 |
E73选项:-18G (超高频探头,频率范围为700M-18GHz ,配合E73主机使用 产品技术亮点 l E系列型电磁场强度频谱分析仪分为低频和高频2种系列 低频:型号E61,E62,频率从1Hz-30MHz 高频:型号E71,E72,E73,频率从1MHz-18GHz l 专用分析软件进行精确的实时数据值记录,操作简单方便快捷。 部分客户使用名单(用户还在不断快递增长中……) 客户 | 产品名称 | 型号 | 数量 | 枣庄 | 低频电磁场强度分析仪 | E62 | 1套 | 山西 | 低频电磁场强度分析仪 | E62 | 3套 | 平度 | 低频电磁场强度分析仪 | E62 | 1套 | 德州 | 低频电磁场强度分析仪 | E62 | 2套 | 中国电子集团公司 | 高频电磁场强度分析仪 | E72 | 1套 | 苏州卫生监督所 | 高频电磁场强度分析仪 | E72 | 1套 | 上海质量 | 高频电磁场强度分析仪 | E73 | 2套 | 南京博西华电器 | 高频电磁场强度分析仪 | E73 | 1套 | 天津工业大学 | 高频电磁场强度分析仪 | E73 | 1套 |
典型案例分析 某部门使用低频电磁场强度分析仪现场测试报告 德国COLIY低频电磁场使用检测报告 时间:2010年6月 地点:山东 检测:输配电系统 仪器型号:E62 一、 应用 可测量高压输变电系统,配电室、感应炉、地铁、电车、计算机房、敏感仪器室、医院等作业场所 二、 检测方法 电磁辐射就是能量以电磁波的形式由源发射到空间的现象,或时变电磁场以波的形式向远处传播不再返回的过程。低频电磁场强度分析仪检测时,为避免在探头处产生较大的电场畸变,测量人员应距离仪器探头2.5m以上,并测量值。以输电线路档距导线垂直处线路中心的地面投影点为测试原点,沿垂直于线路方向为测量路径,按测点间距为5m,顺序布点至边相导线地面投影点外50m处,在边相导线地面投影点外5m内可适当加密测点,以测取工频电场的值。应用工频电场测量仪按序点测量离地1.5m处工频电场强度的垂直分量。在测量中,确认某测点工频电场测值已为环境背景值时,可不再向远处测点继续测量。工频磁场的测量可在工频电场测点处同点进行,但应使用工频磁场测量仪测量工频磁场在离地面1.5m处的垂直分量和水平分量。测量方法与电场强度测量相同。 三、 测量结果 1、 磁场强度测量结果: 测量路径 | 测量值(nTesla) | 测量路径 | 测量值(nTesla) | 垂直地面处 | 90.28 | —— | | 垂直地面左5米处 | 85.97 | 垂直地面右5米处 | 86.02 | 左10米处 | 74.64 | 右10米处 | 75.87 | 左15米处 | 43.06 | 右15米处 | 44.26 | 左20米处 | 33.02 | 右20米处 | 32.87 | 左25米处 | 28.94 | 右25米处 | 29.02 | 左30米处 | 21.04 | 右30米处 | 20.89 | 左35米处 | 21.03 | 右35米处 | 21.19 | 左40米处 | 20.18 | 右40米处 | 20.15 | 左45米处 | 19.67 | 右45米处 | 20.02 | 左50米处 | 15.23 | 右50米处 | 15.67 |

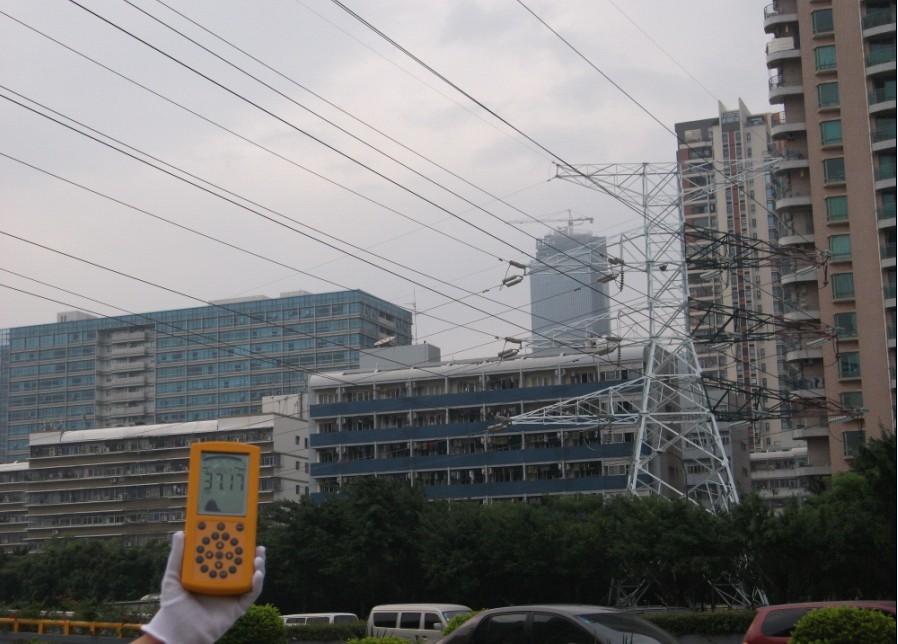

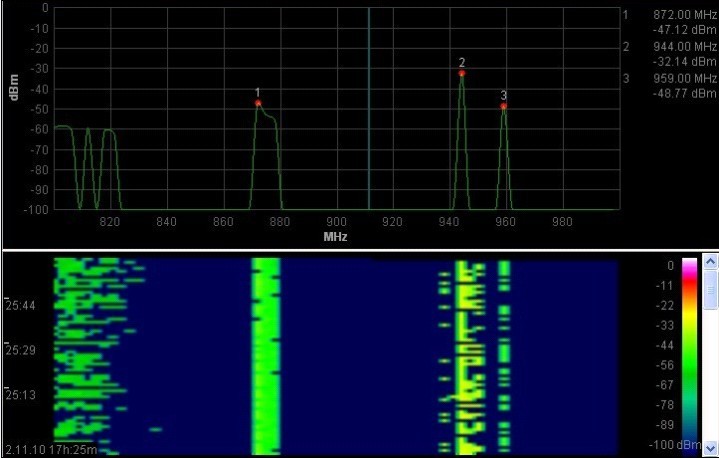

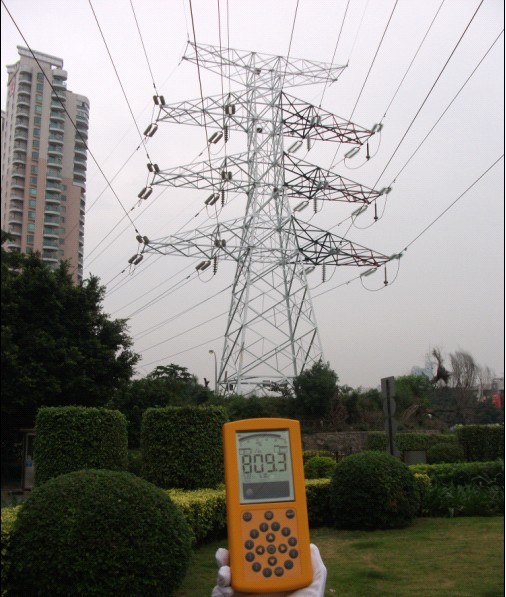

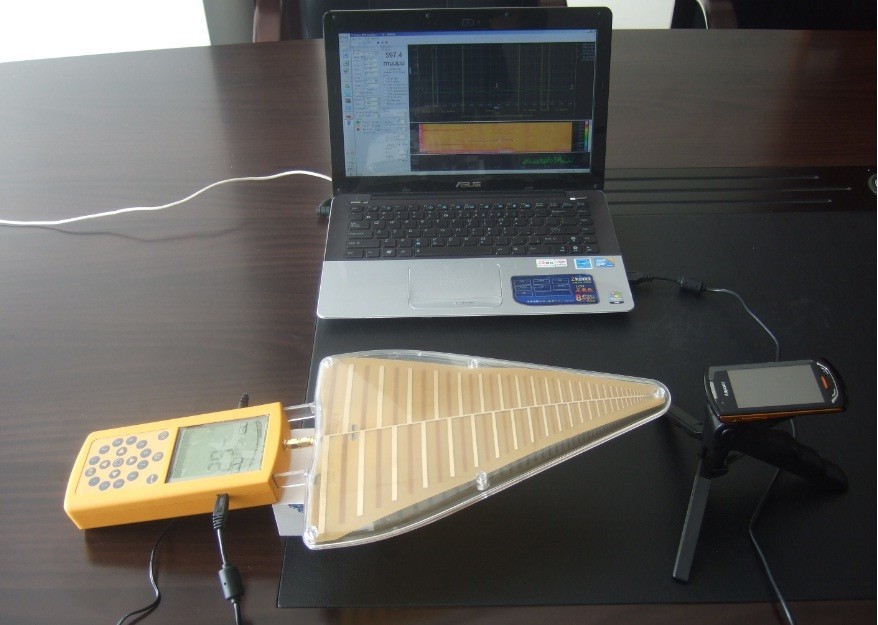

2、电场强度测量结果: 测量路径 | 测量值(V/m) | 测量路径 | 测量值(V/m) | 垂直地面处 | 809.3 | —— | —— | 垂直地面左5米处 | 768.9 | 垂直地面右5米处 | 759.6 | 左10米处 | 569.2 | 右10米处 | 570.5 | 左15米处 | 451.2 | 右15米处 | 450.9 | 左20米处 | 117.8 | 右20米处 | 120.2 | 左25米处 | 55.04 | 右25米处 | 57.43 | 左30米处 | 43.53 | 右30米处 | 41.82 | 左35米处 | 36.69 | 右35米处 | 37.07 | 左40米处 | 29.2 | 右40米处 | 30.09 | 左45米处 | 28.24 | 右45米处 | 28.33 | 左50米处 | 26.1 | 右50米处 | 25.91 | 五、结论 某部门对此场强仪测试结果非常满意,不仅检测工作中减少了人力的使用还节约了很多时间。希望住在高压线、变电站、电台、电视台、雷达站、移动继站周边的居民以保证个人处于安全健康的生活环境中必须进行电磁环境监测。 测试手机的电磁辐射目的:分析手机在通话和待机状态的电磁辐射强度。 使用工具:l 手机一部,GSM/WCDMA制式手机 l COLIY E72电磁场频谱分析仪 l 手提电脑带分析软件 l 各类连接线 l 三角架 系统分析 |
