工频综合场强测试仪(DC-100KHz) PRO 1
简介
工频综合场强测试仪PRO 1是意大利MICRORAD厂家针对国内标准GBZ/T 189.3-2018《工作场所物理因素测量 第3部分:1Hz ~ 100KHz电场和磁场》特别定制的一款能实现低频电磁辐射测量的手持式、便携式测试设备,主机搭配Probe33C低频电磁场三合一探头(DC-100KHz),无需更换探头,只需要主机按键操作切换即可实现DC-100KHz的电场、磁场以及静态磁场强度的测试以及不同单位切换测量读数,探头提供三维(X&Y&Z)空间的分量单独输出。
正文
意大利MICRORAD
工频综合场强测试仪PRO 1(DC-100KHz)

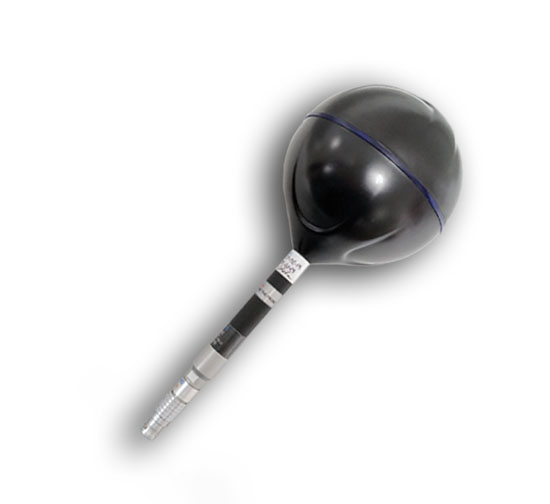

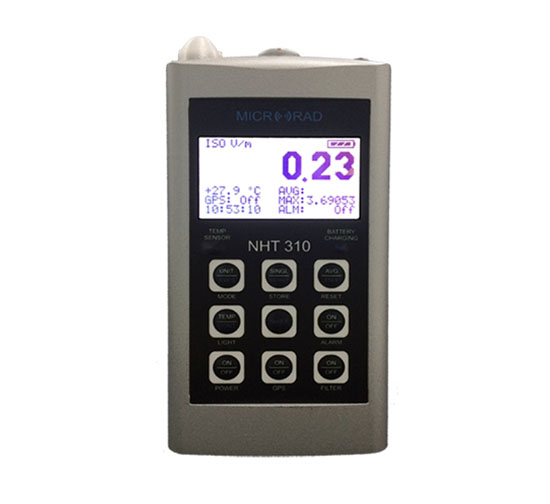

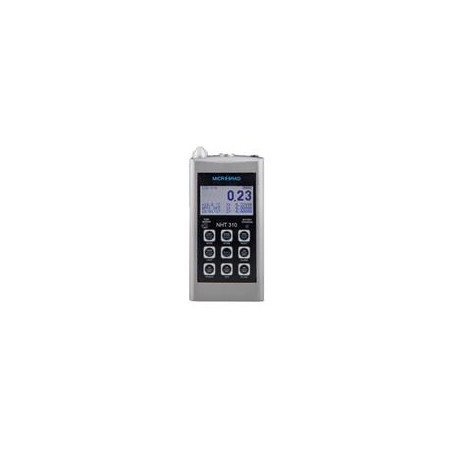

NHT 310 + PROBE 33C
工频综合场强测试仪PRO 1是意大利MICRORAD厂家针对国内标准GBZ/T 189.3-2018《工作场所物理因素测量 第3部分:1Hz ~ 100KHz电场和磁场》特别定制的一款能实现低频电磁辐射测量的手持式、便携式测试设备,主机搭配Probe33C低频电磁场三合一探头(DC-100KHz),无需更换探头,只需要主机按键操作切换即可实现DC-100KHz的电场、磁场以及静态磁场强度的测试以及不同单位切换测量读数,探头提供三维(X&Y&Z)空间的分量单独输出。
主机测试操作非常简单,主机连接探头开机后会自动识别探头,即可进行测量读数,也可选配其他频段的探头进行测量,操作简单无需专业的工程师也可独立完成测量操作,现场测量可单次存储测量数据,或设定监测时长连续监测,通过配套软件连接主机可导出excel数据到电脑进行二次分析。PRO 1满足现实生活中各种复杂电磁环境下的精确检测要求,非常适用第三方检测单位开展交变电输电工程、变电站、发电厂、高压线、铁路运输牵引电力运输设备、工业场所工业炉、焊接加热工作场所等电力相关的低频电场、磁场的测定。
典型应用
>静态磁场(如地球磁场);
>工业炉、焊接系统、回火等工业设备的电磁场测量;
>透热、医疗、射频发射、NMR(核磁共振)等设备的电磁场测量;
>发电厂、高压输电线、电力变电站及相关系统的工频电磁场测量;
>铁路和地面运输系统牵引电力设备低频电、磁场测量(EN 50500);
>电磁炉、微波炉、电风扇等家用电器的电磁辐射检测(EN 62233)。
产品特点
>主机DC-6.5GHz超宽带测量范围 >集静态磁场及高低频电、磁场测量
>可选配多种电、磁场及电磁场测量探头 >21504条的连续采样数据记录
>约72小时电池续航时间(背光关闭) >约30小时连续数据采样记录时间(5s间隔)
>坚固的镁铝合金外壳 >多线程监测和日志记录功能
>集成温度传感器和GPS >免费Microlink专用软件,分析测量数据
>X,Y,Z三轴模拟输出 >提供光接口 / USB接口
工频综合场强套装-装箱信息
>NHT-310主机 >主机内置GPS接收器、温度计
>低频电磁场三合一探头 PROBE 33C >主机内置锂电池
>原厂校准证书、用户手册(电子) >电源适配器
>光纤电缆(10m) >Microlink免费软件
>光口 / USB转换器 >黑色重型包装箱
多线程监控 / 数据记录
>单点存储数据:通过主机“STORE SINGLE”键随时保存单点测量数据,最多可保存432组单点数据,数据包含当前测量的主机信息、探头信息、日期、时间、GPS坐标、环境温度、X/Y/Z单轴测量值、实时场强值、平均值、值、单位等信息。
>长期监测存储数据:通过主机组合键“SHIFT”+“MONIT”功能,倒计时结束后开始存储数据,时间间隔默认是5S(可通过软件设置间隔时间),每组数据包含8个数据项,最多可保存21504组数据。此功能非常适合对低频率的电磁波(如高压输变电线路、变电站等)进行长期监测,可帮助用户观察这些低频率的电磁波对环境的长期影响。用户可通过按任意键退出此模式或存满自动退出。
>实时远程控制:主机集成有光纤输出端口和PC端Microlink远程控制软件,此功能适合用户测量过程中有效避免其它任何干扰因素对测量结果的影响(比如工频电场强度测量、电波暗室里的EMC测试等等)。软件具备完整的主机显示单元,可同时显示测量值及历史测量数据曲线。另外通过软件可随时将仪器中保存的数据下载到PC进行更高级的分析。
免费配套Microlink软件
Microlink软件是标配的一款功能强大的控制和数据处理软件,显示界面简洁、直观,通过软件用户可以轻松实现对主机的远程控制和数据读取和存储。
Microlink软件具备完善的远程控制功能,用户可以通过主机的光纤接口使用光缆连接电脑,使用Microlink软件的远程控制功能,这样可以限度地减少人为干扰对测量结果的影响

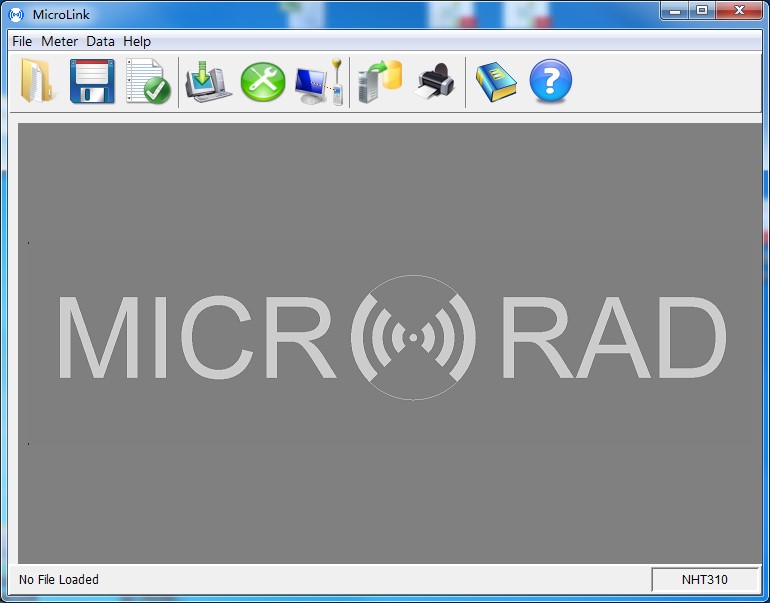

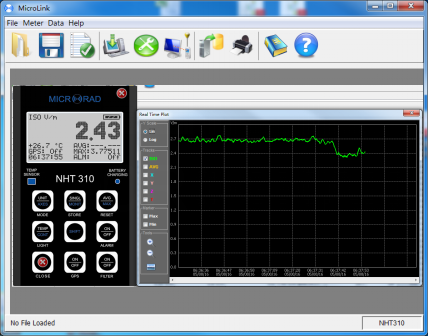

软件打开界面 远程连接控制界面

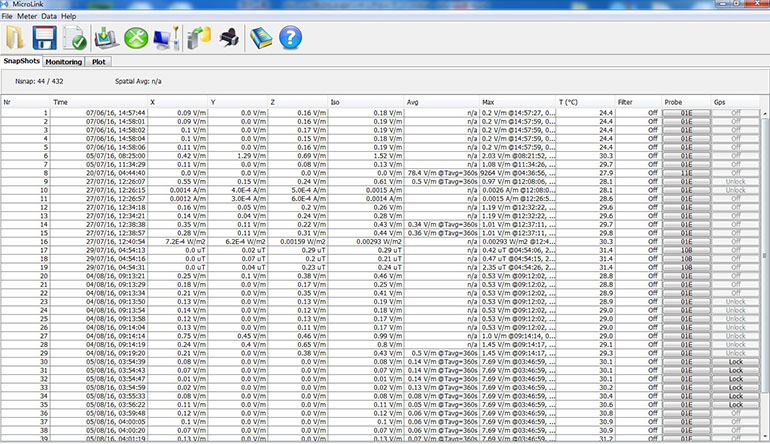

用户可以通过Microlink软件将主机内存中保存的测量数据(包括:ISO各向同性值、X/Y/Z单轴值、值、时间平均值、湿度值、GPS坐标值、日期、时间和所使用的探头数据)以Excel表格形式下载到电脑上,利用Microlink软件完善、强大的数据分析功能,用户可以绘制各种数据图标,以及进行更详尽的评估。用户还可以通过Microlink软件配置主机的参数和进行固件升级。
Microlink软件主要功能
>实时远程控制主机
>测量数据下载和显示
>图形化数据显示
>图形查看、最小场强值
>图形查看X/Y/Z单轴场强值
>图形查看实时值、平均值
>设置主机参数
>数据导出(Eexcel)
>固件升级
适用工作场所、公共环境的低频电磁辐射测量
使用标准及测量方法:
国家环保总局GB 8702-2014_《电磁辐射防护规定》
国家环保总局HJ/T 10.2-1996_《辐射环境保护管理导则-电磁辐射监测仪器和方法》
国家环保总局HJ/T 10.3-1996_《电磁辐射环境影响评价方法与标准》
国家环保总局HJ 24-2014_《环境影响评价技术导则 输变电工程》
国家环保总局HJ 681-2013_《交流输变电工程电磁环境监测方法(试行)》
GBZ 2.2-2007_《工作场所有害因素职业接触限值》
GBZ/T 189.3-2018_《工作场所物理因素测量第3部分:1Hz~100kHz 电场和磁场》
国家质检检疫总局GBT 18204.1-2013_《公共场所卫生检验方法 第1部分:物理因素》
欧盟EN 62233-2008《对人体暴露于家用及类似用途电器电磁场的测量方法》
欧盟EN 50500-2008《对人体暴露于铁路电子电气设备环境测量标准》
