HF-60105 高频电磁辐射检测仪是一款性能优异的精密仪器,它可以用来检测、分析各种复杂环境中的高频电磁辐射、微波信号强度等、频率范围达1M-9.4G,仪器采用创新的技术,可以对各种复杂的电磁环境进行检测。内置高性能DSP(数字信号处理器)芯片不仅能精确显示电场强度、磁场强度、功率密度、电压、微波功率;同时还可显示所测到的电磁辐射值与国际标准限值相比较的百分比,测量结果清晰、直观。可用于测量移动通信基站、广播电视、卫星通讯设备、无线网络、微波等多种高频电磁波、微波强度。
相比其它产品,该系列提供更快的采样时间、更好的IP3、更大的动态范围,更高灵敏度、也更小范围的过滤器(RBW),显著降低的相位噪音和更大的解调带宽,对Pre-Compliance 和 EMC/EMI 测试能提供***好的测量结果。而HF - 60100 V4 做为这一系列中的旗舰型号,其具备令人难以致信的超高灵敏度:-170dBm (1Hz @ 5.555GHz,选配前置放大器),即使与当今极其昂贵的竞争对手相比,性能、精度等方面它都不落下风。
特点:
1. 外置式、高精度定向探测天线,有效提高检测范围及检测精度
2. 14 Bit双通道ADC转换器、双DDC的硬件过滤器
3. 150 MIPS DSP (CPU),更快更强大的运算功能
4. RF频谱显示功能,AM调幅/FM调频PM/调相及GSM解调功能、DECT & TimeSlot 分析功能、矢量(I / Q)/真实有效值功率测量功能、
5. 便携式设计,重量轻,内置高性能锂电池,可轻松单手操作,便于移动或现场测量
6. 新一代高精度、大尺寸液晶显示屏,清晰、直观的显示多种检测结果
7. 多种显示模式:实时、***大值保持、暴露极限计算和显示(DIN/VDE 0848)等,可同时显示频率和信号强度

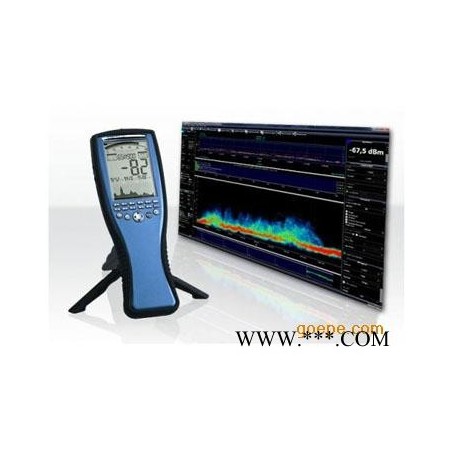

8. 内置USB2.0高速数据通讯端口,配合专用数据分析软件可与电脑联接甚至组建远程电磁辐射实时监测系统,实现电磁辐射的连续多点监测
9. 可选配前置放大器(扩展范围达15分贝)、实时带峰值功率器、增益放大器等附件,简单实现功能升级

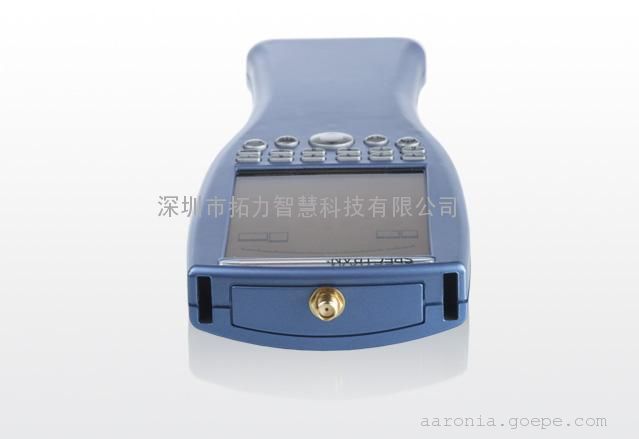

仪器顶端-SMA接口、以及天线安装固定位置。

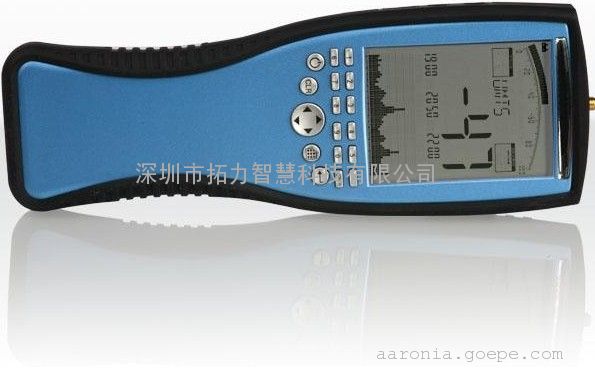

*橡胶保护壳(选配)
应用:
1. 环境电磁辐射监测
2. 移动通讯、广播电视等单位的电磁辐射监测
3. 工作场所的电磁场安全监测
4. 无线电频谱管理
5. 国防电子设备的电磁安全检测
6. 航空航天设备电磁环境监测
7. 机场雷达电磁环境的安全监测
8. EMI、EMC 电磁兼容测试
9. Pre-Compliance-Test
10. Radio & TV
11. Tetra/BOS
12. ISM434
13. LTE800
14. ISM868
15. GSM900/ GSM1800/ GSM1900
16. DECT
17. UMTS
18. WLAN
19. Microwave
20. WiFi
21. Bluetooth
22. LTE2.6
23. WiMAX
24. Directional Radio
25. 5GHz WLAN
26. PAR Radar
。。。。。。
规格:
探测天线:双锥全向+定向对数周期
频率范围:1MHz–9.4GHz
DANL: -155dBm(1Hz)
DANL with Preamp(前置放大器): -170dBm(1Hz)
***大功率: +20dBm (可选配 +40dBm)
***小采样时间: 5毫秒
Resolution (RBW): 200Hz ~ 50MHz
EMC filter(滤波器):200Hz, 9kHz, 120kHz, 200kHz, 1,5MHz, 5MHz
显示单位:dBm, dBµV, V/m, A/m, W/m²(dBµV/m, W/cm² etc. via PC software)
探测器: RMS, Min/Max
解调器:AM、 FM、PM(调相)、GSM
输入:50 Ohm SMA RF-input (f)
精度:+/- 1dB (typ.)
内置数据记录器:64K,可升级至1MB(选配)
尺寸:250x86x27mm
重量:430g

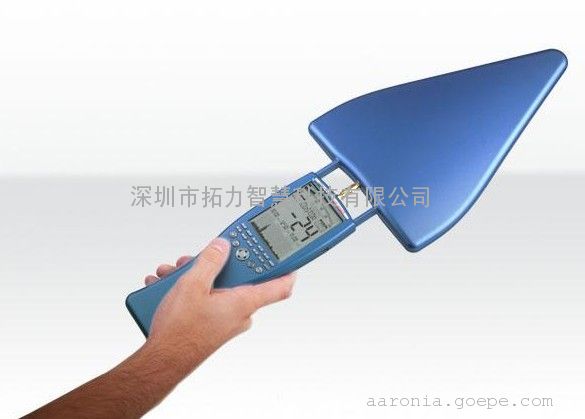

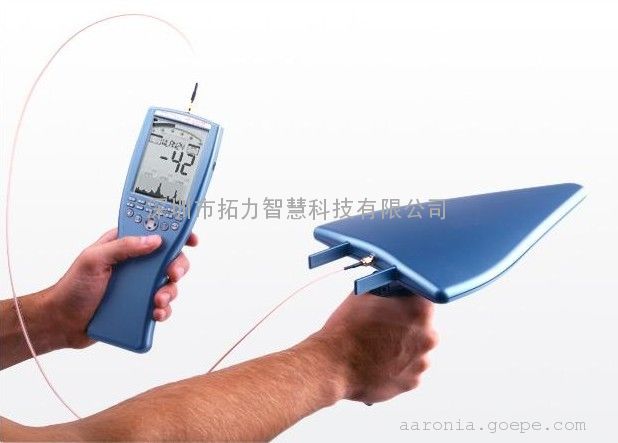

方便的手持式操作,标配天线可以直接安装在设备上,天线也可通过SMA连接线于仪器连接;

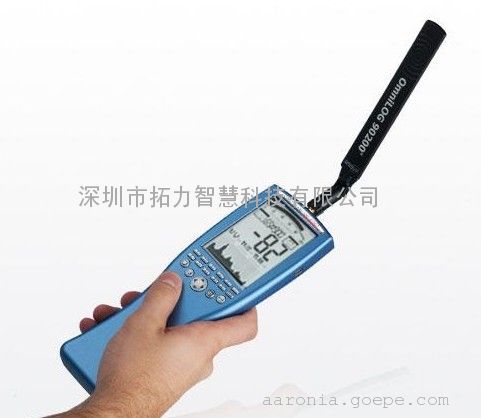

选配90200天线(700M-2.5G)
