1．．．． 概述概述概述概述 1.1 产品特点及用途： CD4 型多参数气体测定器（以下简称：测定器）是由载体催化元件、电化学原理传感器、嵌入式 微控制芯片和 LCD 显示屏组成的电子测定器。可以实时检测环境空气中甲烷、氧气、一氧化碳、硫化 氢四种气体的浓度，同时具有日期、时间、温度和湿度显示，声光报警、自动背光、欠压报警等功能； 测定器具有体积小、重量轻、操作简单、携带方便面、准确可靠等优点。 测定器广泛适用于煤矿井下、冶金化工、环保现场等环境，可进行甲烷、氧气、一氧化碳、硫化 氢的监测，并在超进行声光报警。

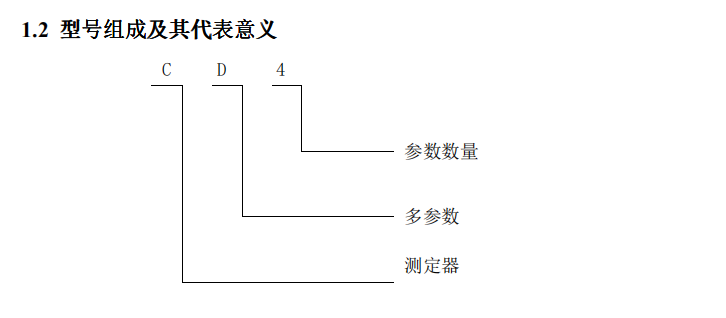

1.3 产品执行标准 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》 GB 3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备》 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》 AQ 6207-2007《便携式载体催化甲烷检测报警仪》 MT 703-2008《煤矿用携带型电化学式一氧化碳测定器》 MT 704-2008《煤矿用携带型电化学式氧气测定器》 MT 1084-2008《煤矿用硫化氢检测报警仪》 Q/ZA 14-2018《CD4 多参数气体测定器》。

1.4 产品防爆型式及防爆标志 防爆型式：矿用本质安全兼隔爆型；防爆标志：ExibdI Mb。

2.2 工作原理 测定器由载体催化元件、电化学原理传感器、信号调理电路、微处理器、人机接口和声光报警等 电路组成。载体催化元件和电化学原理传感器把气体中甲烷、一氧化碳、氧气和硫化氢浓度转化为与 气体浓度成正比的电信号，电信号经调理电路滤波放大、微处理器模数转换、智能分析处理后，通过 液晶屏显示出被测气体的浓度；当甲烷、氧气、一氧化碳、硫化氢中任一参数达到或超出设置的报警 点时，测定器发出声、光报警信号。测定器具有超量程甲烷冲击保护措施，当甲烷浓度≥过 4.00%时， 测定器在报警的同时自动切断黑白元件的供电。 测定器可显示当前日期、时间、仪器通讯地址编号。以上信息在 LCD 液晶屏的左上角切换显示。 当仪器进行调零、标定、报警点设置时，LCD 液晶屏右下角分别闪烁显示“调零”、“标定”、“报警点” 字符提示。

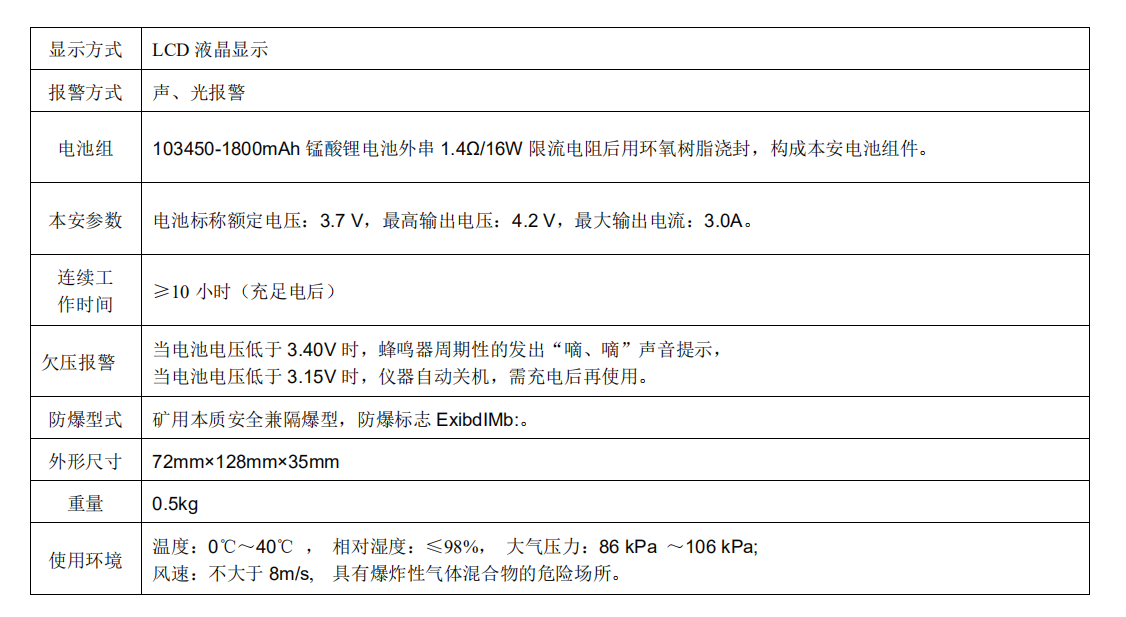

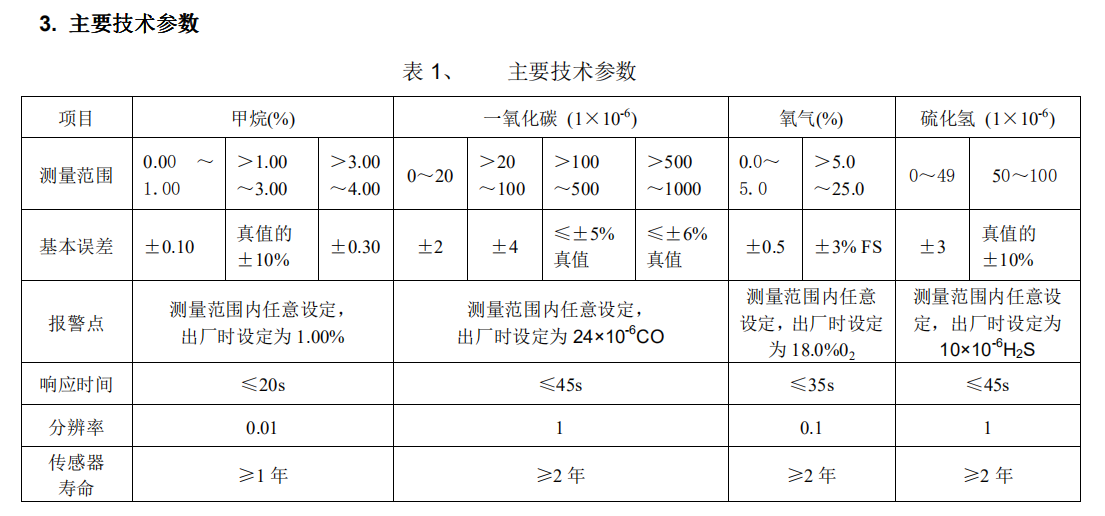

4. 使用使用使用操作方法 使用操作方法 测定器下井使用之前，应先在地面上充足电。

4.1 功能功能功能操作 功能操作操作操作 4.1.1 开机：在关机状态下按“ON/OFF”键 3 秒，测定器开机，进入检测状态。

4.1.2 关机：在开机检测状态下按“ON/OFF” 键 3 秒，测定器开机。 4.1.3 进入调校菜单：在检测状态时，同时按下“▲”键（加）和“▼” 键（减）3 秒，显示调校菜单。

4.1.4 在检测状态，按下“▲”键，显示所有参数当前设定的报警值，左上角原显示年月日的位置。

4.1.5 在检测状态，按下“▼” 键，显示测定器当前的电压值。 ※ 说明：“ ”键，即“ON/OFF”键

4.2 调校调校调校方法 调校方法方法方法

4.2.1 甲烷甲烷甲烷甲烷 4.2.1.1 校正甲烷零点 当测定器在甲烷为零的环境中（如清新空气中），甲烷显示值不为零，则需要校正甲烷零点。 校正方法为：同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 液晶显示屏上“CH4”字 符闪烁，按一下“ON/OFF”键确认，进入甲烷调校状态，LCD 下方显示“调零”字样，按一下“ON/OFF” 键确认调零。测定器自动把当前状态调为甲烷零点、并退出调校返回到检测状态。

4.2.1.2 标定甲烷精度

测定器开机预热 10 分钟后，以 200mL/min 的流量通过校验罩向测定器通入 1.00%的标准甲烷气体。 待甲烷读数稳定后，同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 上“CH4” 字符闪烁， 按一下“ON/OFF”键确认，LCD 下方显示“调零”，按一下“▲”键，使 LCD 切换到“标定”，按“ON/OFF” 键确认；按“▼” 键（减）或者“▲” 键（加），将甲烷示值调整到与甲烷标气值相同，调整完成后 按一下“ON/OFF”键确认。甲烷精度标定完成，并自动退出调校、返回到实时检测状态。

4.2.1.3 设置甲烷报警值 在实时检测状态下，同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 上“CH4” 字符 闪烁，按一下“ON/OFF”键确认，LCD 显示“调零”，按两下“▲”键，使 LCD 切换到“报警点”， 按“ON/OFF”键确认，LCD 显示当前的甲烷报警值，按“▼” 键（减）、或者“▲” 键（加），调 整甲烷报警值到目标值，调整完成后按“ON/OFF”键确认。甲烷报警值设置完成，并自动退出调校、 返回到实时检测状态。

4.2.1.4 甲烷标定值、报警值恢复为出厂设置 在实时检测状态下，同时按下“▼”键和“▲”键 3 秒，进入调校状态，LCD 液晶显示屏上的“CH4” 字符闪烁，按一下“ON/OFF”键，LCD 下方显示“调零”，同时按下“▲” 键和“ON/OFF”键 1 秒， 甲烷标定值和报警值恢复为出厂设置值。

4.2.2 一氧化碳

4.2.2.1 校正一氧化碳零点 当测定器处在一氧化碳为零的环境中（如清新空气中），一氧化碳显示值不为零时，需要校正一氧 化碳零点。校正方法为：同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 上“CH4”字符闪 动，按一下“▲” 键，使 LCD 切换到“CO”字符闪烁，再按一下“ON/OFF”键，LCD 下方出现“调 零”字样；按一下“ON/OFF” 键确认，测定器自动把当前状态调为一氧化碳零点，自动退出调校、 返回到实时检测状态。

4.2.2.2 标定一氧化碳精度  测定器开机预热 10 分钟后，以 200mL/min 的流量通过校验罩向测定器通入浓度为 500×10-6的标 准一氧化碳气体。待一氧化碳示值稳定后，同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 液晶显示屏上的“CH4”字符闪烁，按一下“▲”键，使 LCD 切换到“CO”字符闪烁；再按一下“ON/OFF” 键确认，LCD 下方显示“调零”；按一下“▲” 键，使 LCD 切换到“标定”，按“ON/OFF”键确认； 按“▼”键（减）或者“▲”键（加），将一氧化碳示值调整到与标气值相同；调整完成后按一下“ON/OFF” 键确认。一氧化碳精度标定完成，自动退出调校、返回到实时检测状态。

4.2.2.3 设置一氧化碳报警值

在实时检测状态下，同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 液晶显示屏上“CH4” 字符闪动，按一下“▲” 键，使 LCD 切换到“CO”字符闪烁，按“ON/OFF”键确认，LCD 下方显 示“调零”，按两下“▲” 键，使 LCD 切换到“报警点”，按一下“ON/OFF” 键，液晶显示屏显示 当前的一氧化碳报警值；按“▼” 键（减）或者“▲”键（加）将一氧化碳报警值调整到目标值，调 整完成后按一下“ON/OFF”键确认。一氧化碳报警值设置完成；自动退出调校、返回到实时检测状态。

4.2.2.4 一氧化碳标定值和报警值恢复为出厂设置 在实时检测状态下，同时按下▼”键和“▲” 键 3 秒，进入调校状态，LCD 液晶显示屏上“CH4” 字符闪动。按一下“▲” 键，使 LCD 切换到“CO”字符闪动。按一下“ON/OFF” 键，LCD 显示“调 零”， 同时按下“▲” 键和“ON/OFF”键 1 秒，一氧化碳的标定值和报警值恢复为出厂设置。

4.2.3 氧气氧气氧气氧气 4.2.3.1 校正氧气零点 测定器开机预热 10 分钟后，以 200mL/min 的流量通过校验罩向测定器通入 99.9%的高纯氮气。待 读数稳定后，同时按下“▼”键和“▲” 键 3 秒，进入调校状态；液晶显示屏上“CH4”字符闪动。 按两下“▲” 键，使 LCD 切换到“02” 字符闪烁。按一下“ON/OFF”键，LCD 下方显示“调零”。 按一下“▲” 键，使 LCD 切换至“标定”，按一下“ON/OFF”键确认；按“▼” 键（减）或者“▲” 键（加），把氧气示值调整到 00.0，然后按一下“ON/OFF”键确认。校正氧气零点完成，自动退出调 校、返回到实时检测状态。

4.2.3.2 标定氧气精度 测定器开机预热 10 分钟后，以 200mL/min 的流量通过校验罩向测定器通入 12.5%氧气标准气体。 待读数稳定后，同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 上“CH4” 字符闪烁，按 两下“▲” 键，使 LCD 切换到“02”字符闪烁，按一下“ON/OFF”键确认，LCD 下方显示“调零”， 按一下“▲” 键，使 LCD 切换到“标定”，按一下“ON/OFF”键确认；按“▼” 键（减）或者“▲” 键（加），把氧气示值调整到与标准气体值相符，调整完成后按一下“ON/OFF”键确认。氧气精度标 定完成，自动退出调校并返回到实时检测状态。

4.2.3.3 校正氧气 21.0%点 当测定器处在清新空气中，氧气显示值偏离 21.0%过大，则需要重新标校氧气。 校正氧气 21.0%点的方法为：同时按下“▼”键和“▲” 键 3 秒，进入调校状态；液晶显示屏上 “CH4”字符闪动，按两下“▲” 键，使 LCD 切换到“02” 字符闪烁，按一下“ON/OFF”键，LCD 显示屏下方出现“调零”字样，按一下“ON/OFF”键确认，测定器自动把当前状态调为 21.0%，并自 动退出调校、返回到实时检测状态。

注：测定器的氧气标校须根据相关标准，按上述 注：4.2.3.1、4.2.3.2 方法校正氧气零点和标定氧气精 度；在没有氧气标准气体且要求不高时，可以按 4.2.3.3、4.2.3.2 方法搭配使用，对测定器的氧气性能 进行校准。

4.2.3.4 设置氧气报警值 在实时检测状态下，同时按下▼”键和“▲” 键 3 秒，进入调校状态；液晶显示屏上“CH4”字 符闪动，按两下“▲” 键，将 LCD 切换到“02” 字符闪烁。按一下“ON/OFF”键，LCD 下方显示 “调零”。按两下“▲” 键，将 LCD 切换到“报警点”， 按一下“ON/OFF”键，显示当前的氧气报 警值；按“▼”键（减）或者“▲”键（加）调整氧气的报警值到所需目标值，调整完成后按一下“ON/OFF” 键确认。氧气报警值设置完成，并自动退出调校、返回到实时检测状态。

4.2.3.5 氧气标定值和报警值恢复为出厂设置 实时检测状态下，同时按下▼”键和“▲” 键 3 秒，进入调校状态；液晶显示屏上“CH4”字符 闪烁，按两下“▲” 键，将 LCD 切换到“02” 字符闪动。按一下“ON/OFF”键，LCD 下方显示“调 零”。同时按下“▲” 键和“ON/OFF”键 1 秒，氧气的标定值和报警值恢复为出厂设置。

4.2.4 硫化氢 4.2.4.1 校正硫化氢零点： 当测定器处在硫化氢为零的环境中（如清新空气中），硫化氢显示值不为零的情况下，需要校正硫 化氢零点。校正方法为：同时按下▼”键和“▲” 键 3 秒，进入调校状态；LCD 液晶显示屏上“CH4” 字符闪动，按三下“▲” 键，将 LCD 切换到“H2S”字符闪动。按一下“ON/OFF”键，LCD 下方出 现“调零”字样，按一下“ON/OFF”键确认，测定器自动把当前状态调为零点，并退出调校、返回到 实时检测状态。

4.2.4.2 标定硫化氢精度 测定器开机预热 10 分钟后，以 200mL/min 的流量通过校验罩向测定器通入 50×10-6 的标准硫化氢 气体。待硫化氢示数稳定后，同时按下“▼”键和“▲” 键 3 秒，进入调校状态；LCD 液晶显示屏上 “CH4” 字符闪动，按三下“▲” 键，将 LCD 切换到“H2S”字符闪动。按一下“ON/OFF”键，LCD 下方显示“调零”，按一下“▲” 键，将 LCD 切换到“标定”， 按一下“ON/OFF”键确认，按“▼” 键（减）或者“▲”键（加），把硫化氢示值调整到与标气值相同，调整完成后按一下“ON/OFF”键 确认；硫化氢精度标定完成，并自动退出调校、返回到检测状态。

4.2.4.3 设置硫化氢报警值 在实时检测状态下，同时按下▼”键和“▲” 键 3 秒，进入调校状态，液晶显示屏上“CH4”字 符闪动，按三下“▲”键，将 LCD 切换到“H2S”字符闪动，按一下“ON/OFF”键，LCD 下方显示

“调零”，按两下“▲” 键，使 LCD 切换到“报警点”， 按一下“ON/OFF”键确认，LCD 显示当前 的硫化氢报警值，按“▼” 键（减）或者“▲”键（加），调整硫化氢报警值到目标报警值，调整完 成后按一下“ON/OFF”键确认。硫化氢报警值设置完成后，会自动退出调校、返回到实时检测状态。

4.2.4.4 硫化氢恢复为出厂设置 在实时检测状态下，同时按下“▼”键和“▲” 键 3 秒，进入调校状态，LCD 上“CH4” 字符 闪烁。按三下“▲” 键，将 LCD 切换到“H2S”字符闪烁。按一下“ON/OFF”键，LCD 下方显示“调 零”，同时按下“▲” 键和“ON/OFF”键 1 秒，硫化氢的标定值和报警值恢复为出厂设置。

4.2.5 校准日期 在实时检测状态，同时按下“▼”键和“▲” 键 3 秒，进入调校状态，LCD 上的“CH4” 字符 闪动，按两下“▼”键，切换到日期“ / /”字符闪烁。按一下“ON/OFF”键确认进入日期校准，年 值闪烁，按“▼” 键（减）或者“▲”键（加）调整年的示值到目标值，按一下“ON/OFF”键确认， 月值闪烁，按“▼”键或者“▲” 键调整月的示值到目标值，按一下“ON/OFF”键确认，日值闪烁， 按“▼” 键或者“▲”键调整日的示值到目标值，按一下“ON/OFF”键确认，日期调整完成；退出 调校并返回到实时检测状态。

4.2.6 校准时间 在实时检测状态，同时按下“▼”键和“▲” 键 3 秒，进入调校状态，LCD 上“CH4” 字符闪 烁，按一下“▼” 键，切换到时间“ ： ： ” 字符闪烁，按一下“ON/OFF”键，确认进入时间校 准状态；小时值开始闪烁，按“▼”键（减）或者“▲”键（加）调整小时值，调整完成后按一下“ON/OFF” 键，切换到分钟值校准，按“▼” 键或者“▲”键调整分钟值到目标值后按一下“ON/OFF”键，切 换到秒值校准，按“▼” 键或者“▲”键调整秒到目标设定值后按一下“ON/OFF”键确认，时间校 准完成。退出调校返回到实时检测状态。

4.3 仪器充电 仪器充电应在地面安全区域进行，充电器的额定电压：220V、50HZ。 正常充电时，充电器亮红灯；充满电时，充电器亮绿灯。 若处于开机状态充电时，按一下“▼” 键，屏幕左上方会显示电池电压，右下方会显示电池符号。

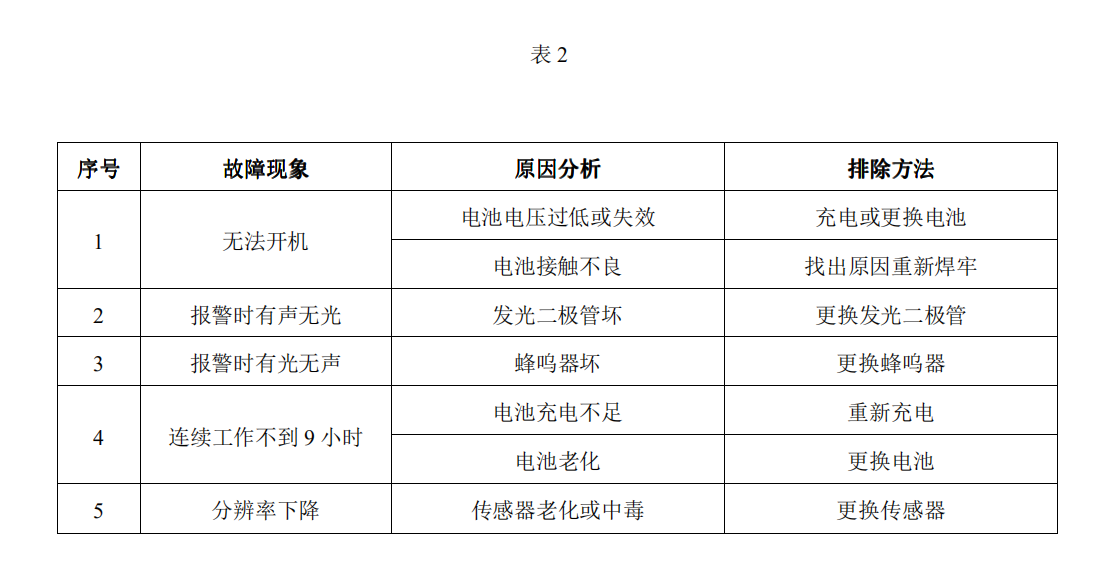

5. 故障故障故障分析 故障分析分析分析及及及及排除排除排除排除（见表 2）

6. 使用注意事项 6.1 仪器使用时，应避免经受猛烈撞击、挤压、雨淋。 6.2 仪器充电应在地面安全区域进行，充电器的额定电压：220V、50HZ。 6.3 仪器具有过浓度自动保护功能，当甲烷浓度超过 4.00%CH4时，仪器将自动切断传感器供电。 6.4 仪器按煤矿安全规程规定要求，每 15 天要用标准气体标定一次，超过规定时间未标定精度时，则 测量数据误差变大、影响准确性。  7. 安全警示 7.1 仪器严禁在井下充电。 7.2 仪器严禁在井下折装电池，禁止使用说明书规定外的电池。 7.3 拆换甲烷载体催化元件，一定要选用符合 AQ6202 标准，并取得安标准用证的同型号元件。 载体催化元件型号：MJC4/2.8J；生产厂家：邯郸市达安机电有限公司；安标证号：MFA180019。 7.4 不得随意更改仪器电路和电器元件的参数、规格、型号。 7.5 仪器贮存和使用中要远离火源、高温环境。 7.6 仪器使用时必须佩带动物皮套。 8. 运输、贮存 8.1 测定器可采用包括陆运、水运和空运在内的各种方式进行运输，运输中须防止烈冲撞、重压及雨淋， 防止与腐蚀品混装。 8.2 测定器应贮存于干燥、清洁、空气流通，无腐蚀性气体，无滴水和液体侵袭，空气相对湿度不大于90%，温度为（-40～60）℃的仓库中。

90%，温度为（-40～60）℃的仓库中。  9. 9. 9. 开箱及检查 9. 开箱及检查 开箱及检查  打开包装箱后根据《装箱单》检查仪器配件是否齐全。 10. 售后服务及 本公司质量承诺：产品在交付后发生质量问题，可向本产品销售商或直接同本公司联系，3 个月 内免费调换新机；一年内免费维修。
