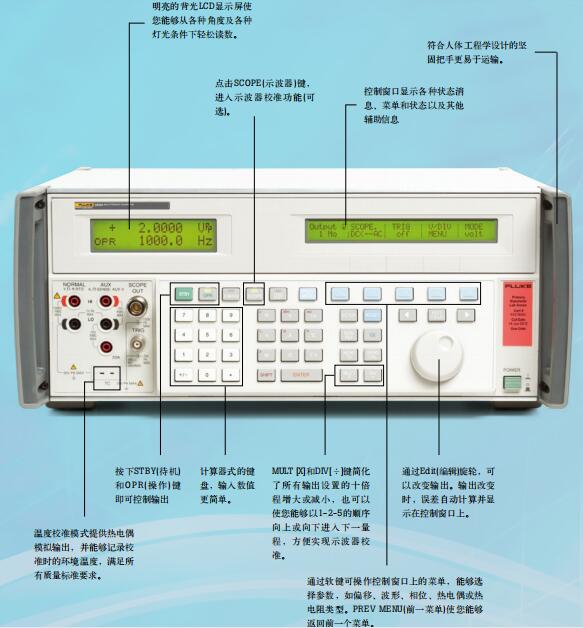

5502A 性能概览
● 性能进一步提高，校准范围广泛的电子测量仪器
● 强大的保护电路防止误操作对仪器造成损坏
● 便携式运输箱内置把手和轮子，带可拆卸前/后盖门，方便运输和现场校准
● 配合使用52120A跨导放大器，电流直接输出可扩展至100A直流和120A 交流
● 高性价比的解决方案
5502A多产品校准器是5500A的升级换代产品。可覆盖范围广泛的被校准对象，例如三位半及四位半数字多用表。5502A 附带内部和外部的保护电路，可帮助您方便携带和运输，并且安全的校准。5502A还
可和MET/CAL软件结合实现全自动校准。对校准中低端电子测量仪器的解决方案来讲，5502A是理想的选择。
5502A可直接输出电压和电流，可输出各种电压、电流波形；5502A可同时输出电压、电流或者双路电压，实现相位控制，用来模拟直流和交流功率。5502A可输出电阻、电容、模拟热电偶和RTD等。5502A可测量热电偶和热电偶模拟器。5502A有两个示波器校准选件，分别是300MHz示波器校准选件和600MHz校准选件。使用福禄克52120A跨导放大器，5502A的电流输出还可从20.5A扩展到100A直流和120A交流。使用25匝和50匝线圈选件，更可产生高达6000A的等效电流。
5502A覆盖范围广泛的被校准对象，包括：
● 数字式和模拟式多用表
● 电流钳和钳形表
● 面板表
● 功率表
● 数据采集器
● 温度计（热偶及RTD）
● 各种类型的记录仪
● 过程校准器
● 功率谐波分析仪
● 很多其他类似的测量工具
技术参数
福禄克校准器 | |||
多产品校准器 | |||
被校准对象 | 5080A | 5502A | 5522A |
模拟指针表/面板表 | |||
重负载表 | |||
轻负载表 | |||
数字多用表 | |||
直流电压基本准确度 | 100 ppm | 50 ppm | 11 ppm |
3.5 位表 (典型值 ± 0.3 % dc V) | |||
4.5 位表 (典型值 ± 0.025 % dc V) | |||
5.5 位表 (典型值 ± 0.015 % dc V) | |||
6.5 位表 (典型值 ± 0.0024 % dc V) | |||
7.5 位表 (典型值 ± 12 ppm dc V) | |||
8.5 位表 (典型值 ± 3.9 ppm dc V) | |||
温度压力 | |||
模拟RTD | |||
RTD 测温 | |||
模拟热电偶 | |||
热电偶测量 | |||
压力模块 | 选件 | ||
示波器校准选件 | 1 通道 | ||
200 MHz 至 600 MHz | 200 MHz 选件 | 300 MHz 或 600 MHz 选件 | 600 MHz 选件 |
1.1 GHz | 选件 | ||
2.1 GHz | |||
3.2 GHz | |||
6 GHz | |||
25 ps快沿 | |||
安规校准 | |||
耐电压测试仪 | |||
兆欧表 | 选件 | ||
安装时 | |||
PATs | |||
导通性测试仪 | 选件 | ||
功率/电能 | |||
瓦特表 | |||
谐波分析仪 | |||
闪变表 | PQ 选件 | ||
相位表 | PQ 选件 | ||
功率分析仪 | PQ 选件 | ||
功率记录仪 | |||
其他 | |||
钳形表 | |||
LCR表 | 仅限CR | 仅限CR | |
过程校准器 | |||
数据采集器 | |||
射频毫伏表 | |||
# 校准器功能项目 | 8 | 11 | 11 |
主要技术指标
功能 | 范围 | 最佳1年技术指标 （±ppm+ppm量程） |
直流电压 | 0 至±1020 V | 50+1.5 |
直流电流 | 0 至±20.5 A | 100+7.6 |
交流电压 | 1 mV 至1020 V，10 Hz 至500 kHz | 300+18 |
电压/频率 | 1000 V@ 10 kHz/330 V@100 kHz | |
交流电流 | 29 μA至20.5 A 10 Hz 至30 kHz | 400+61 |
波形 | 正弦波，方波，三角波，截顶正弦波 | |
电阻 | 0Ω至1100MΩ | 90+18 |
电容 | 220 pF 至110 mF | 0.25%+0.091% |
最大功率（虚负载） | 20.9 kW | |
相位控制 | 0到±179.99°，10Hz到10KHz | 0.15° |
热电偶（输出和测量温度） | -250℃到+2316℃（11种类型）B, C, E, J, K L N R, S, T, U 10 μV/℃和1 mV/℃ | 0.14℃ |
RTD (输出和测量温度) | -200℃到630℃（8种类型）Pt 385-100Ω, Pt 3926-100ΩPt 3916-100Ω, Pt 385- 200Ω, Pt 385-500Ω, Pt 385 1000Ω, PtNi 385-120Ω(Ni120), Cu 427 10Ω | 0.03℃ |
频率 | 0.01Hz到2.0MHz | 25ppm+1mHz |
示波器校准(选件) | 稳幅正弦波，从5 mV 至5.5 Vpp最大, 频率从50 kHz 至600 kHz；上升沿< 300 ps， 多触发功能，直流，方波和时标。 | |
电流放大(辅助放大器52120A) | 将电流输出从20.5 A 放大至最高100 A 直流，120 A交流（频率从10 Hz 至10 k Hz） | |
通信接口 | RS-232, IEEE 488 |
