一、电动抽油泵概述:
电动抽油泵适用于隔爆能力达IIB级,引燃温度不低于T4级的易燃易爆作用场所,具有安全可靠,结构合理、工艺先进、高效、维修方便等特点。
本产品符合国家GB3836、1-83爆炸性环境用防爆电气设备通用要求和GB3836、2-83爆满炸性环境用防爆电气设备隔型电气设备“D”和GB3883。1-83手持式电动工具的安全的规定。并通过国家煤矿防爆安全产品质量监督检验测试中心严格测试,取得了防爆合格证是易燃晚爆作业场所理想的工具之一。
上列产品经防爆检验站按3836-。2-83爆炸性环境用防爆电气设备隔爆型电气设备“D”标准进行了严格检测,结果符合工厂用隔爆型(DI-IBT4)设备的规定。
本泵适用于工矿商店,化工厂,钻井队,没库等场所汽油类,笨类等易燃易爆物品,使用电动抽油泵机既然保证了安全又提高了功效,在易燃易爆场所使用是理想可靠之工具。
电动抽油泵是中球泵业有限公司引进*技术开发研制而成,并在此基础上开发了不同的使用场合不同抽吸液体的系列派生产品,该系列泵为轻便型管式轴流泵,具有效率高,使用、维修方便等特点;广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等行业,受到广大用户的一致认可。
二、电动抽油泵结构图:
1
| 泵头三通 | 7 | 深沟轴承 | 13 | 主轴 | 19 | 轴套(自滑润) |
2 | 电缆(电源线) | 8 | 骨架密封圈 | 14 | 三角支架 | 20 | 电机上端盖 |
3 | 拉杆开关/按钮开关 | 9 | 锁紧手轮/锁紧螺母 | 15 | 小骨架密封圈 | 21 | 产品铭牌 |
4 | 防爆电机/普通电机 | 10 | 锁紧出口(束节出液口) | 16 | 叶轮 | 22 | 危险警告标示 |
5 | 联轴器(万向节) | 11 | 泵外管 | 17 | 过滤网罩 |
|
|
6 | 短轴 | 12 | 泵小管 | 18 | 电机下端盖 |
|
|

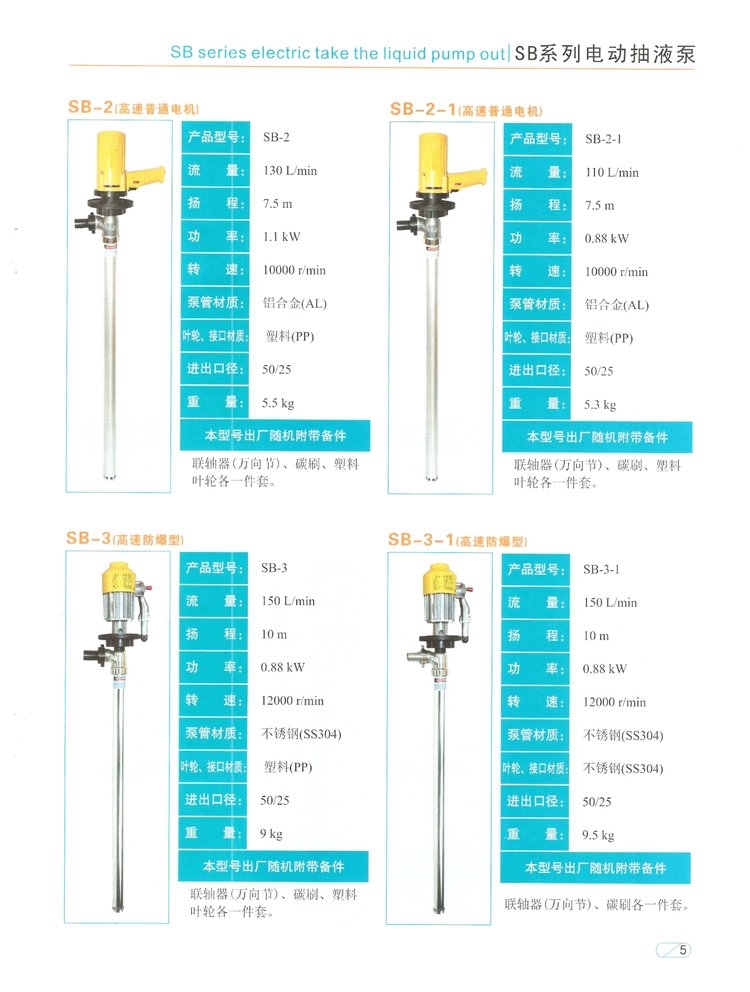

三、电动抽油泵性能参数:
| 型号 | SB-2-1 |
流量 | 110L/min | |
扬程 | 7.5 | |
功率 | 0.88KW | |
转速 | 10000r/min | |
泵管材质 | 铝合金(AL) | |
叶轮、接口材质 | 塑料(PP) | |
进出口径 | 50/25 | |
重量 | 5.3Kg | |
随机附件 | 联轴器(万向节)、碳刷、塑料叶轮 |

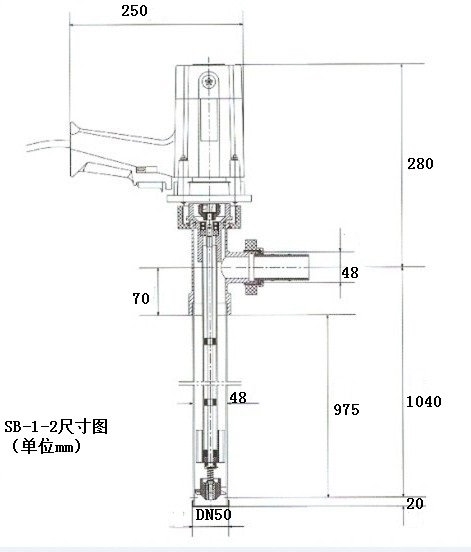

四、电动抽油泵尺寸图:
五、电动抽油泵订货须知:
一、产品名称与电动抽油泵型号电动抽油泵口径电动抽油泵扬程(m)电动抽油泵流量电动抽油泵电机功率(KW)电动抽油泵转速(r/min)电动抽油泵电压V电动抽油泵材质和级数电动抽油泵是否带附件以便我们的为您正确选型。二、若已经由设计单位选定我公司的电动抽油泵产品型号,请按电动抽油泵型号直接向中球泵业公司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们中球泵业的技术专家为您审核把关。
