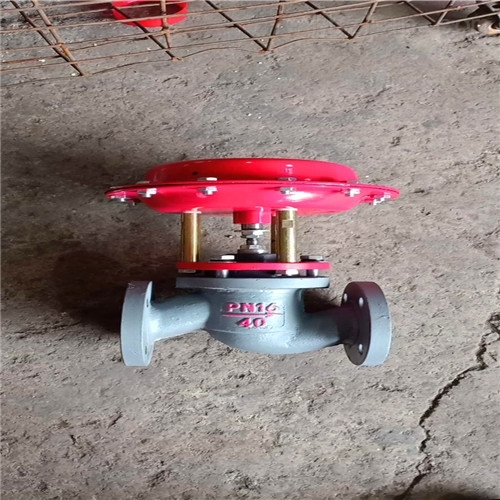

ZMAQ气动薄膜式常开切断阀产品说明

可以在所述的阀杆上端连有行程指示杆穿经气缸盖。常态下即未向气缸输入控制气时，在弹簧作用下，活塞被顶上，阀杆连同其下端所联的密封圈同时上提，阀门开启；通过控制气进口向气缸输入控制气时，活塞压缩弹簧而被压下，阀杆及其下端所联密封垫圈同时压下，阀门闭合。取消控制气输入时，弹簧复位，活塞上顶，阀门开启，恢复常态。

气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

产品特点
       ZMBQ气动薄膜切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
       阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
       阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
       平衡型阀内件，提高了切断阀的许用压差。
       波纹管密封型对移动的阀杆形成*的密封，堵绝了介质外漏的可能性。
       活塞式执行机构，操作力大，使用压差大。
阀杆上端所连行程指示杆穿经气缸盖，可以指示阀杆及其下端所联密封垫圈的上、下运动，表明阀门的开启与关闭状况。 气动切断阀又称气动截止阀，电磁阀 是由多弹簧气动薄膜执行机构减压阀或浮动式活塞执行机构与调节阀组成，接收调节仪表的水力控制阀信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点

工作原理和结构

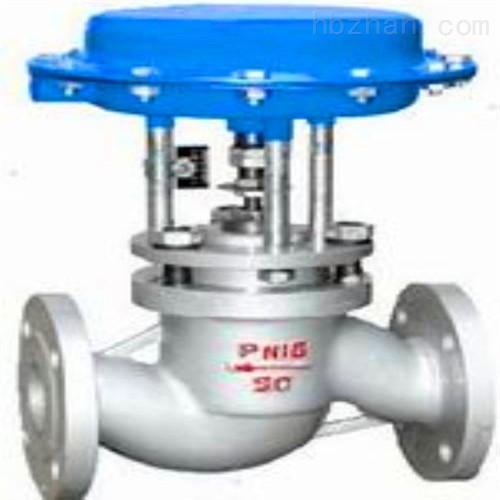

气动单座调节阀由ZHA（B）型气动多弹簧薄膜执行机构和JVP型低流阻直通单座阀组成。见图1（a）。
ZMQM型套筒调节阀由ZHA（B）型气动多弹薄膜执行机构和JVM型低流阻套筒阀组成见图1（b）。
外来的气动信号压力输入膜室后，此压力作用在膜片上产生推力，此力压缩弹簧组，并使推杆移动而带动阀杆使阀芯开关，直至推力与弹簧组被压缩后的反力平衡而稳定在某个行程上为止。依照上述原理，阀芯的行程大小与输入信号压力的大小形成一定的比例关系。
    气动切断阀是新型的燃气管道工程的安全配套装置,主要与可燃气体泄漏监测仪器联接,当仪器检测到可燃不锈钢保温截止阀气体泄漏时,自动快速关闭主供气阀门,切断燃气的供给,及时制止恶性事故的发生；与热力设备的极限温度(压力)安全控制器联接,当设备内检测点的温度(压力)超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给；与高层建筑的中央消防报警系统联接,当大厦发生火警时,自动切断大厦内的燃气供应,防止煤气爆炸的发生；在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀,可在中央控制室内集中控制,远程遥控紧急关闭事故现场的管线供气。

主要性能参数：

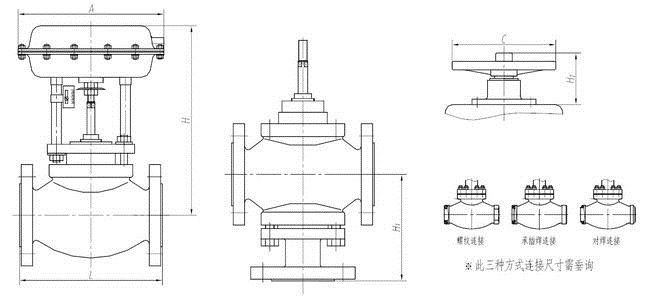

ZMAQ气动薄膜式常开切断阀安装尺寸

阀门定位器是调节阀的主要附件，与气动切断阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动切断阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的磨擦力并消除不平衡力的影响，从而保证调节阀的正确定位。
用执行机构分气动执行机构，电动执行机构，有直行程、角行程之分。用以自动、手动开闭各类阀门、风板等。

气动切断阀安装原则
(1)气动切断阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。
(2)调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。安装时，要避免给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(-30～+60)相对湿度不大于95%95%，相对湿度不大于95%。
(4)调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。
(5)调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管道。目的是便于切换或手动操作，可在不停车情况下对调节阀进行检修。
(7)调节阀在安装前要*清除管道内的异物，如污垢、焊渣等。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请调节阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供i全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
