ZGB波纹管储罐阻火器 产品说明

石油储罐波纹管阻火器（又称防火器）是国内沿用金属网型阻火器。经公安部天津消防科学研究所与中国石化总公司北京设计院按中华人民共和国国家标准GB5908-86联合测试不合格，应更新换代。ZGB-I新型石油储罐波纹管阻火器和ZGB-Ⅱ型抽屉式波纹阻火器是上海申弘阀门有限公司的新科技成果，并获得国家经公安部天津消防科学研究所检测符合中华人民共和国国家标准GB5908-86的规定。

结构特点

1、波纹管阻火器结构合理、重量轻、耐腐蚀。

2、易检修，安装方便，检查时不用拆卸呼吸阀

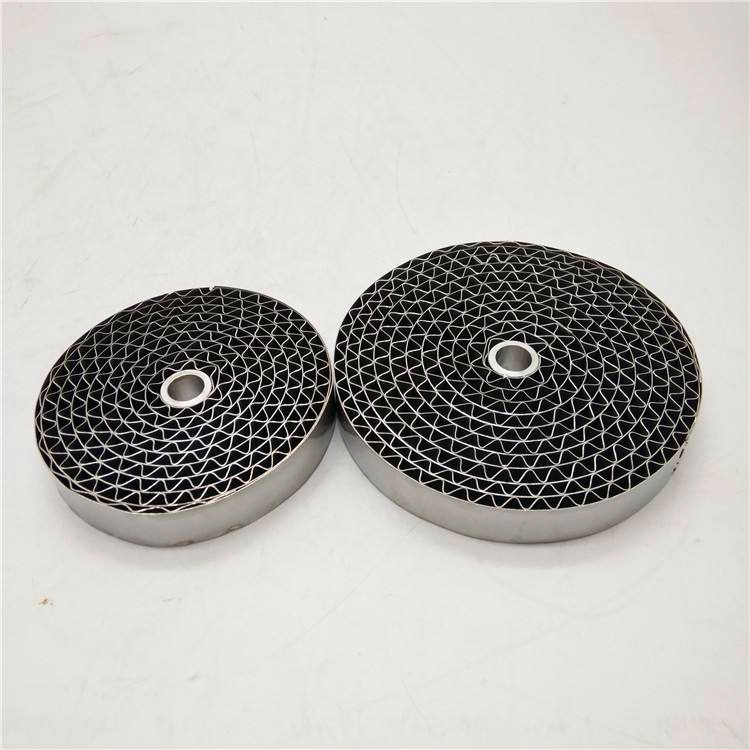

3、 阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗

主要性能

1、防爆性能合格，连续13次阻爆性能试验每次都能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、 波纹管阻火器水压试验合格。

适用范围

1、ZGB-I新型波纹石油储罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如：汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。

2、 可与呼吸阀配套使用，又可单独使用。

3、内浮顶油罐通气管上。

4、加油站地下油罐通气管上。

注：连接法兰符合JB78-59《铸铁法兰》的规定

ZGB波纹管储罐阻火器产品应用：

1、ZGB-I波纹石油储罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。

如：汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。

2、 可与呼吸阀配套使用，又可单独使用。

3、内浮顶油罐通气管上。

4、加油站地下油罐通气管上。

本实用新型涉及一种阻火器，主要包括阻火器本体、上壳体、下壳体、阻火板、卸灰阀，阻火器本体采用圆筒形结构，由两个半圆柱面通过螺栓螺母连接而成，阻火器本体上下两端分别连接有上壳体和下壳体，两者通过螺栓螺母紧固连接，阻火器本体与上壳体和下壳体的连接处设有密封垫片，阻火器本体内部设有凹槽，阻火板卡在凹槽中，由两个半圆柱面的阻火器本体夹紧，阻火板上设有从上到下的蜂窝孔，每一块阻火板的孔直径递减，所述阻火器本体侧壁设有卸灰阀，本实用新型结构合理、安装方便、气密性良好、阻火性能良好、能及时清理灰尘、检修维护方便。 本实用新型涉及石油化工领域，具体涉及一种阻火器。

 阻火器又名防火器，是用来阻止气体和易燃液体蒸汽的火焰蔓延的安全装 置，阻火器早被利用于石油化工领域，广泛应用于石油及石油产品的储罐上，当储存轻质石 油产品的油罐遇到明火或雷击时，就可能引起火灾，为了防止这种危险的产生而使用阻火 器，阻火器也常被用于输送气体的管道上，假若气体被引燃，气体火焰就会传播到 整个管网，这种危害是必须要避免的，阻火器是应用火焰通过热导体的狭小孔隙时，由于热 量损失而熄灭的原理设计，所以它不能阻止敞口燃烧的气体和液体的明火燃烧。

现有技术中，阻火器内部结构有砾石型、金属丝网型或波纹型，适用于石油、煤矿、 化工、冶金等行业的输送有可能发生管道失火的管网、可燃气管道上，但对于焦化、水泥等 环境恶劣的工业，易发生回火的危险，阻火器过滤网阻塞灰尘，不及时清理影响阻火效果， 传统的砾石型阻火器流阻大，金属丝网型阻火器叠加的丝网结构不合理，达不到阻火要求， 波纹型阻火器制作简单，阻止爆燃和爆轰火焰，但灰尘不能及时清理。

零部件材料：

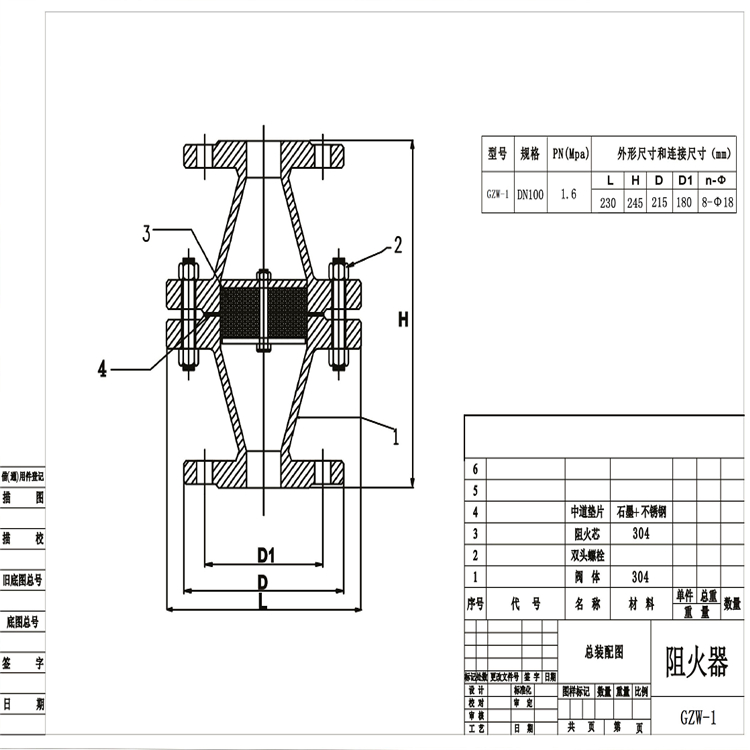

ZGB波纹管储罐阻火器主要外形与法兰连接尺寸


阻火器进行连续13次以亚音速火焰试验，每次都能阻止火焰的通过；进行水压试 验在2. 4MPa水压下无渗漏；本实用新型耐烧性能合格，耐烧1小时无回火现象，结构合理。

以上内容仅仅是对本实用新型的结构所作的举例和说明，所属本的技术 人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离 实用新型的结构或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。

波纹管储罐阻火器安装、维护与保养：

1、为了确保波纹管储罐阻火器的性能达到使用的目的，在安装阻火器前，认真阅读本说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记须与介质流向一致。

3、每隔半年应检查一次，检查阻火盘是否有堵塞、变形或腐蚀等。

4、被堵塞的阻火层清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
