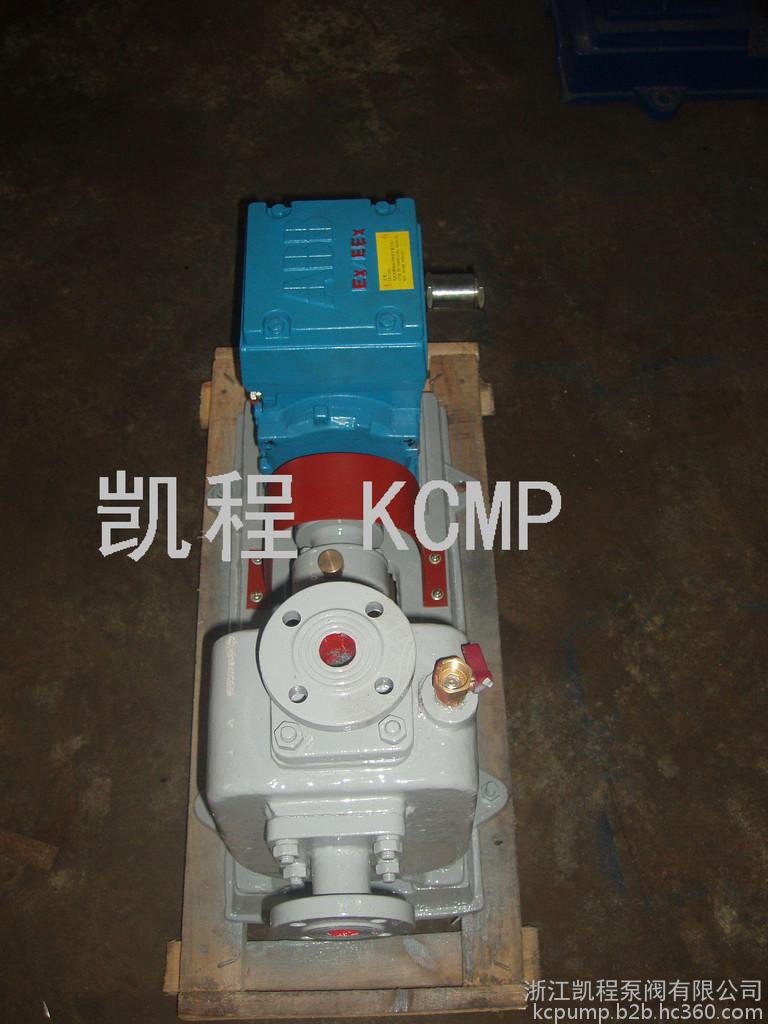

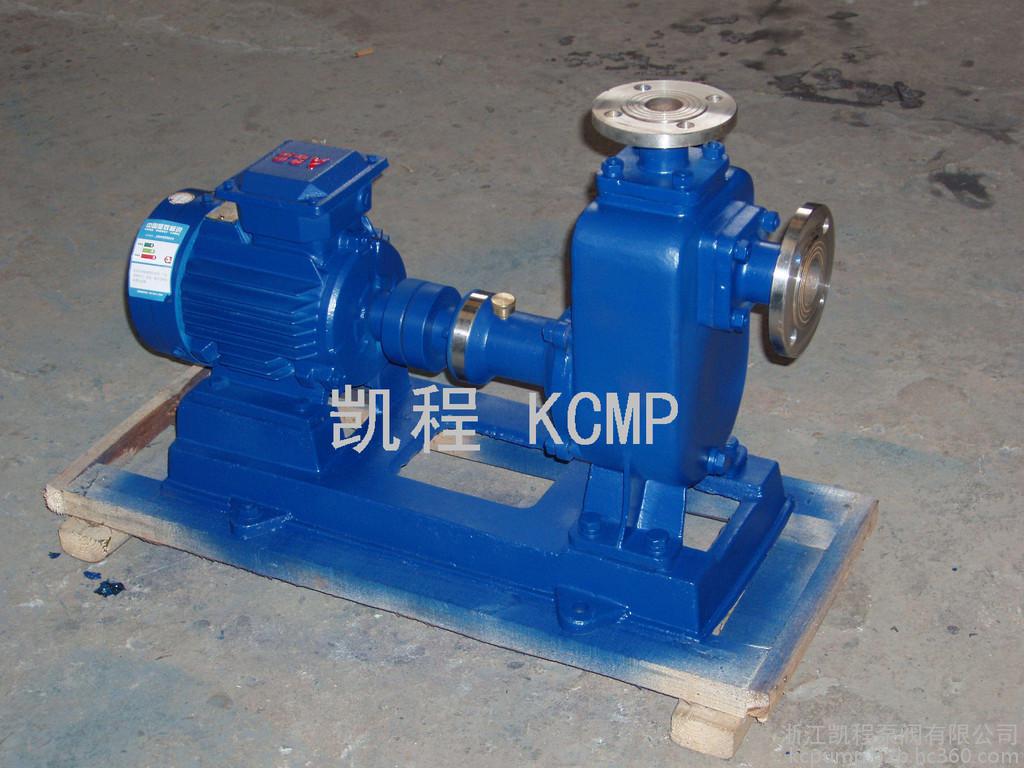

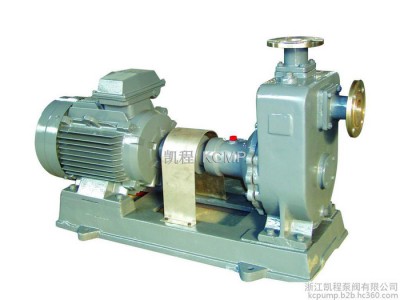

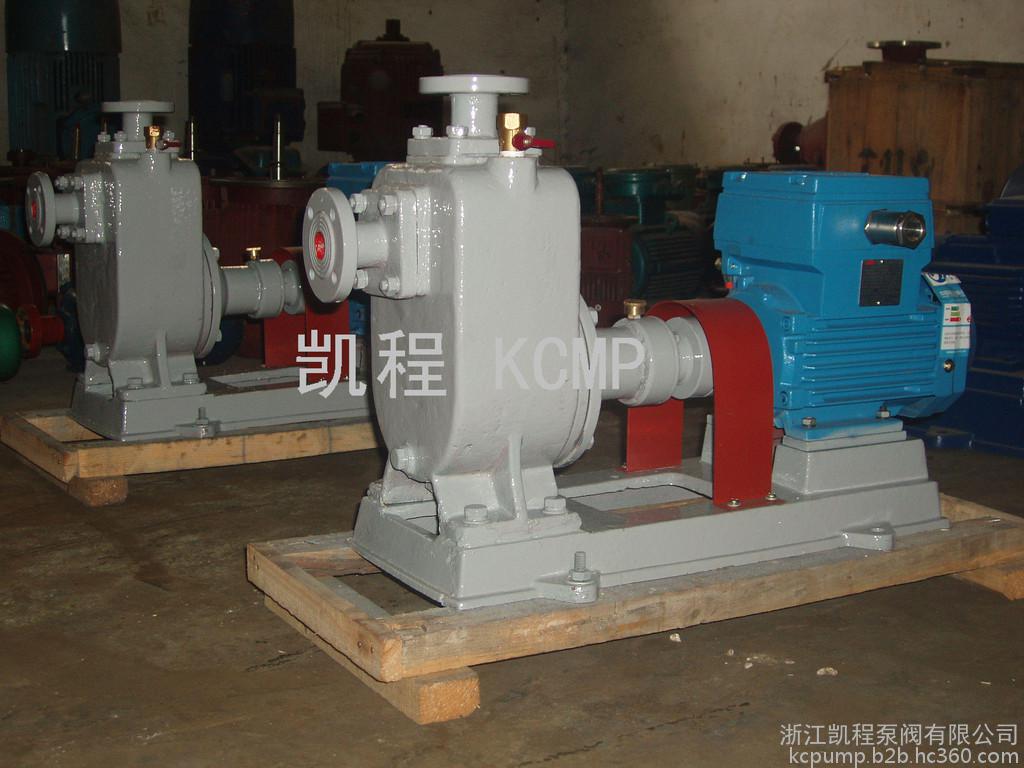

ZX型自吸泵产品概述：

ZX型自吸泵是卧式自吸离心泵。该型式泵与其它型式的自吸离心泵比较，因为泵本身没 有逆止阀，结构**简单；工作**可靠；无 故障工作时间长，维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。

 ZX型自吸泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

ZX型自吸泵产品用途：

ZX型自吸泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

ZX型自吸泵适适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。

ZX型自吸泵适装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。

ZX型自吸泵适可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的**配套泵种。

ZX型自吸泵主要结构：

ZX型系列自吸泵，主要由泵体、叶轮后盖，机械密封、泵轴、轴承座、进口阀、气液分离管，加水阀门，进、排接管等组成。

ZX型自吸泵工作原理：

ZX型自吸泵的工作原理，该泵均采用轴向回液的泵体。原理由吸入室、储液室、涡卷室、回液孔、气液分离室等组成。

泵正常起动后，叶轮将吸入室所存的液体及吸入管中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。

此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。

随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。

ZX型自吸泵技术参数：

流量：6.3～400m3/h；

扬程：5～132m；

转速：2900、1450r/min；

功率：0.55～110KW；

进口直径：50～200mm；

**高工作压力：1.6Mpa。
