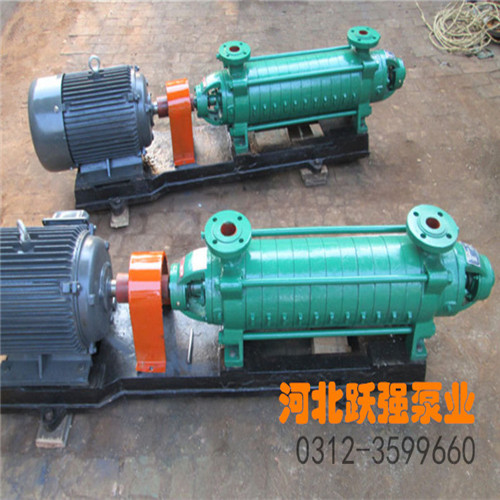

一、DG型卧式多级锅炉给水泵概述：

DG型卧式多级锅炉给水泵采用了**推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

DG型卧式多级锅炉给水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。

二、DG型卧式多级锅炉给水泵结构型式：

DG型卧式多级锅炉给水泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

该系列多级泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。 　　轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。

三、DG型卧式多级锅炉给水泵参数范围：

流量Q 3.75~720m3/h

扬程H 50~1500m

四、DG型卧式多级锅炉给水泵型号说明：

例：DG25-50×3

DG-单吸多级锅炉给水泵

25-流量(m3/h)

50-泵单级扬程(m)

3-泵级数

五、DG型卧式多级锅炉给水泵旋转方向：

从电机端看，泵为顺时针方向旋转。

六、DG型卧式多级锅炉给水泵成套范围：

成套供应泵、电机、止回阀、闸阀、公用底座或本身底座，泵为顺时针旋转。
