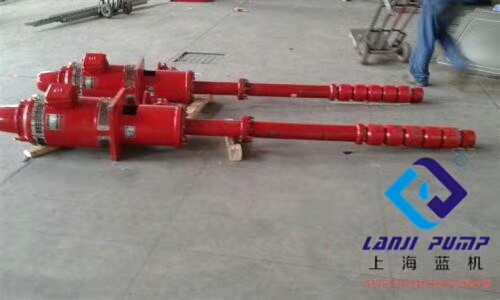

XBD-LJ深井消火栓喷淋轴流泵控制系统技术 XBD 新系列立式长轴消防泵是在原 LC/X 立式长轴泵的安全可靠性和性能为前提，进行优化设计的立式长轴消防泵，特别适用于工矿企业的车间厂房消防给水。
该泵的性能，技术条件等均符合**新颁布的 GB6245-2006(消防泵)标准的要求。
产品经**消防装备质量监督检测中心测试，并通过上海市新产品鉴定。
获上海市消防产品认可证书。

XBD 新系列立式长轴消防泵具有独特的优点：
  1.产品效率高，获得**高效节能产品证书.
  2.泵叶轮浸入水中，无需底阀，无需罐引水和轴真空可直接起动，非常方便可靠：
  3.直接安装在水池之上，仅两条支梁及槽钢梁支撑固定即可，无需吸水管路。
  4.泵**大潜水及吸水高度可达十米左右，立式结构，占地面积小，基建设资少.       二：结构特点
  1.XBD 系列长轴消防泵的轴承部件采用双滚动轴承结构，许多厂家生产的长轴消防泵，轴承部件只含一个推力轴承，泵的转子重量和轴向力均由其承担，二泵的径向力不能很好的得到平衡，造成泵运行的时候经常出现：振动大，导轴承磨损快，填料压盖和填料容易松脱漏水等故障。
而 XBD 系列长轴消防泵在原推力轴承的上方，增设一个深沟球轴承作为整个转子部件的径向定位，使轴向力和径向力都得到很好的平衡，泵运行跟平稳可靠.
  2.XBD 系列长轴消防泵采用先进合理的轴承润滑方式——恒油位计稀油润滑。
   轴承体与油位计接口的位置是通过计算后确定的。
   只要油位计有油位显示，则说明轴承体内的油位是恒定在推力轴承滚珠的 1/2 位置，保证轴承油良好的润滑效果，轴承体上部的深沟球轴承是依靠轴颈的旋转（轴颈内设计有矩形螺纹槽和径向甩油孔）将油甩到上轴承滚动体上，实现飞溅润滑。
  3.XBD 系列长轴消防泵通过部件的模块化设计。
   对整个系列的通用部件进行归类，目前近 80 个规格型号的主要通用部件有：轴承部件，填料部件，中导轴承部件，轴系和中间管系。
   由此大大提高了 XBD 长轴消防泵零部件的通用互换性和质量，缩短了生产周期，降低了产品成本。同时，对原有轴系进行优化设计，单独轴长不超过 2m，使导轴承分布均匀， 降低泵的振动。
  4.XBD 长轴消防泵泵轴联接方式改进设计——采用套筒式刚性联轴器（包括联轴套和联轴节）。
   联轴套内孔采用下大上小的大小头结构，当便拆装，与连轴套配合的轴段表面镀铬，有效锋防止咬合。
   相邻的两根轴段，对下段设台阶，上段设弹性挡圈，将联轴套固定，防止联轴套和轴脱落，对泵造成破坏.

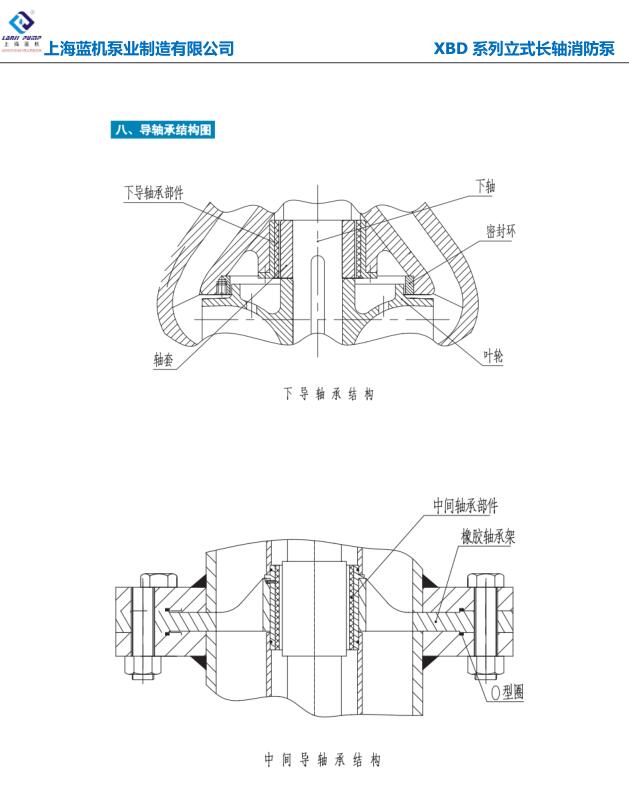

  5.XBD 系列长轴消防泵的轴接点（联轴节和轴联套）都设计在每一节导轴承架的上端，导轴承从上下两个方向都可以安装，这样在现场可以用导轴承架作支架垫一节一节装配，避免了因厂房高度不够而影响长轴消防泵的安装和检修，
  6.XBD 系列长轴消防泵的滑动导轴承采用新型 PFC 及赛龙高分子材料，耐磨损，耐高温，耐腐蚀等性能优于行业内普遍采用的导轴承材料，使泵运行更平稳可靠，寿命更长，并且我们采用的这种导轴承浸泡 5 个月都几乎不水胀，非常适合在消防泵这种不会长期连续运行的工况下使用，大大降级了泵轴抱死的可能性。
  7.XBD 系列长轴消防泵 转子做动平衡，精度达到**标准水平 G6.3 级，比行业内一般的立式泵做静平衡要求很高，泵振动非常小。
  8.XBD 系列长轴消防泵的外管，由内止口改为外止口，使用专用工装（芯轴）一次装夹加工，保证上下止口的同心度，避免由于加工的积累误差造成轴与导轴承的偏心。
  9.XBD 系列长轴消防泵通常带有内护管（内管）。需要用清水来冲洗，润滑和冷却导轴承，如果泵所输送的干净的常温清水，则可按用户要求，取消内护管，采用干启动方式。       三 工作原理及结构说明
  泵的工作原理:电机通过轴带动在液下工作的叶轮旋转，流体通过叶轮获得能量后经空间导叶转换方向，沿着内外管直接的流道，竖直上升，经出水弯管换成水平方向流出。

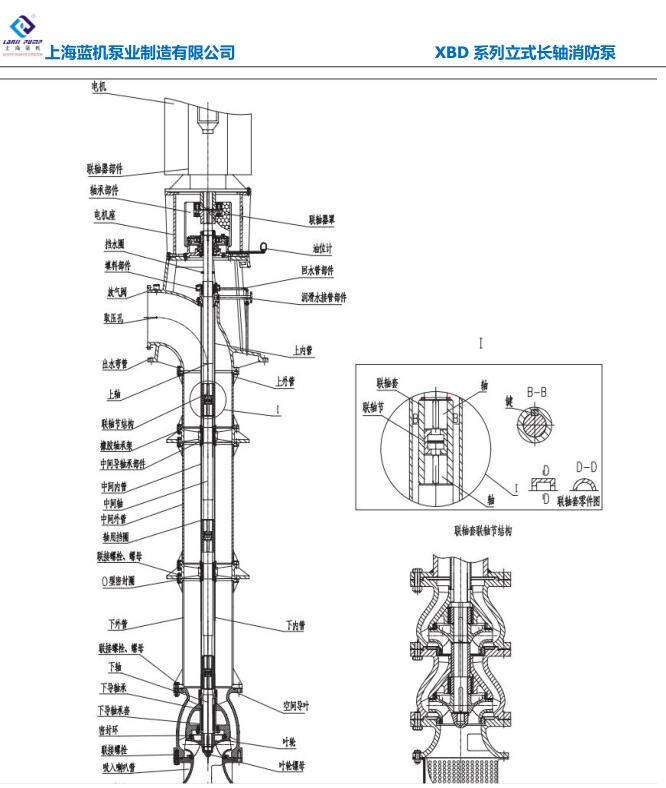

  本泵是已中心旋转体和泵体两部分组成。其中旋转体部分是由叶轮，轴，套筒式刚性联轴器（联轴节和联轴套），轴承，弹性柱销联轴器等组成。泵体部分的有滤网，空间导叶，外管，内管，橡胶轴承架，底座，出水弯管，轴承体，电机座等构成。
  泵整个部分都与出水弯管链接在一起，通过底板固定，旋转体部件以上部的双滚动轴承，中间导轴承部件都与出水弯管连接在一起，通过底板固定。
旋转体部件以上的双滚动轴承，中间导轴承部件和空间导叶内的下导轴承部件支撑，同时通过填料函侧面的润滑水接管注入清洁的润滑水（介质为清水时可取消内管），源源不断的沿着内管和轴之间的流道区润滑，冷却到轴承,这是立式长轴泵在输送含有固体颗粒介质等恶劣工况时能进行正常工作的关键所在.
