| 原理 | 柱塞泵 |
|---|---|
| 材质 | 铸铁 |
| 工作压力 | 31.5MPa |
| 类型 | 变量柱塞泵 |
| 驱动方式 | 手动 |
| 用途 | 增压泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 多级 |
| 品牌 | 唯冠油压 |

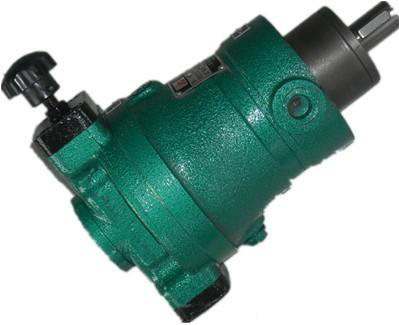

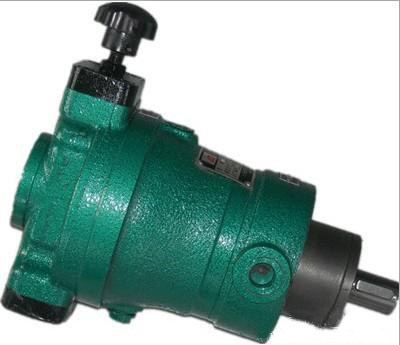

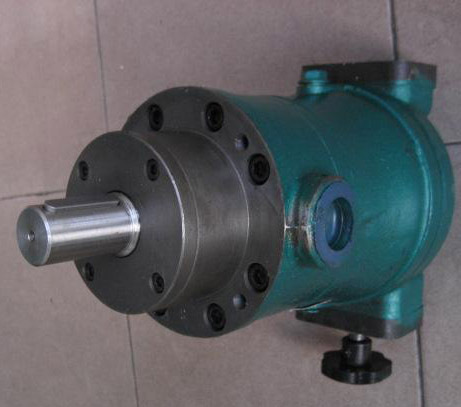

| 型号 | SCY14-1B |
工作原理
主体部分(参见结构剖)由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。
手动变量泵改变流量靠外力转动调节手轮，旋转调节螺杆，带动变量活塞沿轴向移动，同时带动变量头绕中心转动，改变倾斜角，达到变量目的。当达到所需流量时可使锁紧螺母紧固。
调节手轮顺时针转动时，流量减小。调节手轮逆时针转动时，流量增加。其百分值可粗略从刻度盘上读出。工作时改变流量须卸荷操作。
所以型号有：10SCY14-1B
25SCY14-1B
32SCY14-1B
40SCY14-1B
63SCY14-1B
80SCY14-1B
160SCY14-1B
250SCY14-1B
400SCY14-1B
