| 外壳防护等级 | IP54 |
|---|---|
| 控制水泵台数 | 1台 |
| 控制方式 | 软启动 |
| 控制电机台数 | 1台 |
| 电压范围 | 380 |
| 电机功率 | 根据客户需求kw |
| 质保期 | 贰年 |
| 使用寿命 | 20年 |
| 包装 | 木箱 |
| 产品认证 | 3C |
| 额定电流 | 113 |
| 额定电压 | 0.38（kV） |
| 额定频率 | 50（Hz） |
| 结构形式 | 柜式 |
| 用途 | 保护电机跟电网 |
| 品牌 | 上海磐陵 |
| 型号 | XYJR-55kW |
| 加工定制 | 是 |

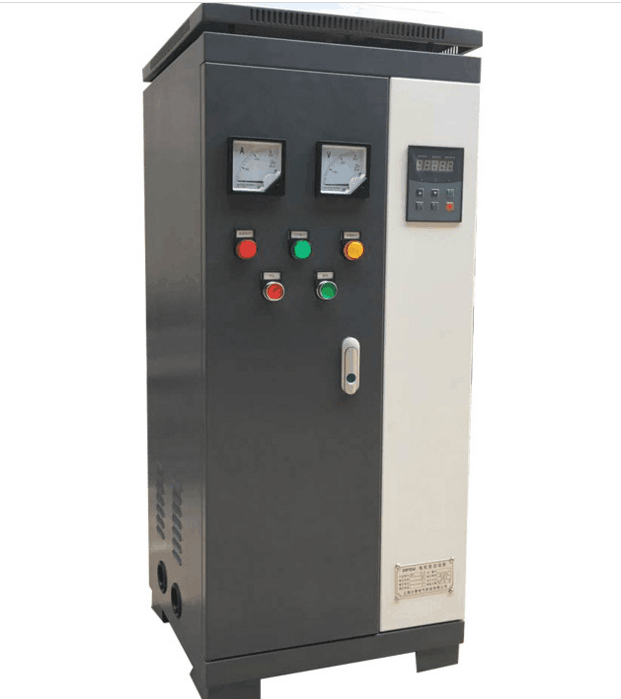

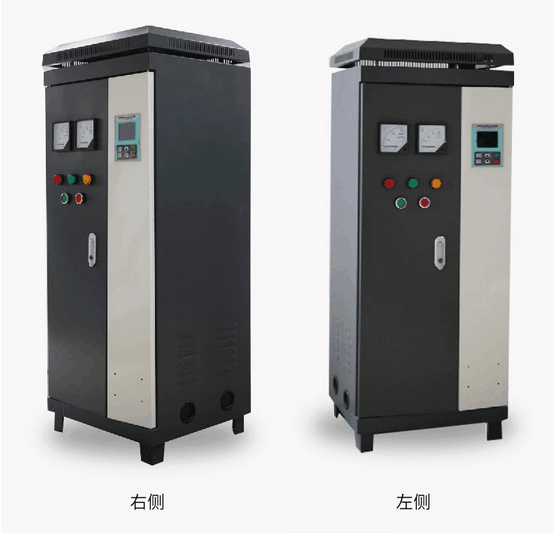

供应55kW软起动柜 上海磐陵XYJR-55kw排污泵软启动柜 软起动柜
供应55kW软起动柜 上海磐陵XYJR-55kw排污泵软启动柜 软起动柜
产品概述
XYJR系列电机软起动柜系我公司自主研发的新产品，是国内不需要旁路接触器的软起动柜产品，本系列产品摆脱外置旁路接线带来的许多成本，是软起动应用向经济性、实用性、便利性的新突破，是软起动应用走向普及的典范。
XYJR列产品适用于三相交流异步电机（鼠笼式电机）的起动控制和保护，产品规格有30kW~800 kW，可满足三相380V电动机的频繁起动，适应海拔高度达到2200米的地区。
选用XYJR系列软启动柜的优点
三相交流异步电机以其结实耐用、简单的结构形式和免维护的优点，应用广泛。但是三相交流异步电机具
1、 三相交流异步电机的转矩和电流特性
有很高的直接起动电流，一般为电机额定电流的6-8倍。同时电机起动转矩和堵转转矩通常在额定转矩2-4倍之间，对于机器设备而言，这**意味按额定转矩选择电机的机器设备在起动时要忍受很高的机械负荷。由此可知电机直接起动过程有三个缺点：
a、机器设备的机械系统所承受的负荷较大；
b、设备磨损和维护所产生的费用较高；
c、供电网络的设计规格必须适应起动过程中的这种较高的负荷。
XYJR系列软启动柜-【工作原理】
XYJR在线式电机软启动柜利用主控板控制单相两个反并联接法的晶闸管（一个正半周,一个负半周），借助相位控制，在可选的启动时间范围内。将电机电压的有效值从可调启动电压升高到电机的额定电压。
这个过程从导通运行到停止都是在晶闸管或模块系统中运行。启动过程中无电弧、无火花，运行起来非常安静、平稳。
XYJR系列软启动柜-【性能及特点】
1、具有过载、过压、欠压、过流、短路、对地、过热、进出线缺相等多项保护功能。
2、不用旁路接触器，启动时不产生火花、电弧，不用消耗接触器触电容量，起动柜使用寿命大大延长，维护成本大大下降。
3、工作过程中无触点、无电弧、无明火、可适应烟、尘等恶劣环境。
4、起动时间、起动电压、起动电流的调节只需要在电位器上用“起子”旋转调节即可，操作简明直观
5、体积小、重量只有自藕减压起动箱的三分之一左右
6、启动频率：12次/小时
XYJR系列软启动柜-【组成构件】
XYJR软启动柜主要构件：①空气开关
②晶闸管或模块系统
③主控板
④BK变压器、进口可控硅
⑤西门子热继电器
⑥电流表、电压表
⑦指示灯、按钮
⑧阻容吸收器
⑨散热器、风扇等
XYJR系列软启动柜-【12种保护功能】
1. 过流保护
2. 过载保护
3. 过温报警
4. 超温保护
5. 过热保护
6. 欠压保护
7. 过压保护
8. 电机过载短路保护
9. 输出短路保护
10.输入、输出缺相保护
11.通讯故障保护
12.输出接地保护
XYJR系列软启动柜-【应用举例】
泵、风扇和鼓风机、挤压机、离心机、搅拌机、输送机、球磨机、推进器、舱底污水泵、粉碎机、粉碎机、制砖机、除尘机、轧钢机、压缩机等。
在线式跟不在线式软启动柜区别：
1在线式是晶闸管工作，不在线式是交流接触器工作;
2在线式可频繁操作，长时间工作，旁路型的**不可以，容易烧掉交流;
3在线式软启动柜有散热风机，旁路型软启动柜**没有，他们外部结构差不多;只是内部结构有区别;
4在线式产品运行全过程开关无触点、无电弧，尤其在环境恶劣的情况下，更耐脏，不在线式则不行；
5在线式不受电压影响，不在线式电压过高过低会烧坏接触器；
6在线式可以软起、软停，不在线式只能软停，这样对软启动柜有冲击
7不用旁路接触器，启动时不产生火花、电弧，不用消耗接触器触电容量，起动柜使用寿 命大大延长，维护成本大大下降。
在线式智能电机启动控制柜
特点1：全数字化控制系统，多种启动方式：
采用微处理器、可控硅控制及大电流过零分断技术；
具有强的负载适用与电磁兼容能力，性能稳定可靠；
6种启动方式，两种停车方式；
每小时可启动12次，自藕一般只能启动1-2次。
特点2：性比高
1：1选型，相对自藕降压启动箱要加大两档选型而言，性价比高；
免调试、直接安装使用；
故障率低，简单故障可以自行排除。根据故障代码可直接电话沟通解决；
柜子可控硅长期在线工作，不使用交流接触器，维护成本更低；
特点3：环境适应能力强：
对变压器容量要求低，一般按照总额定电流1.5倍配置，自藕要大于2倍；
电压范围宽，可正负偏差%（超低电压订制）；
柜体密封式结构，防尘。
特点4：操作简单、方便，运行成本低：
直接安装使用，两个按钮，“软起”、“软停”，操作简单；
面板中文显示，可以查看电压、电流等参数；
体积小，重量轻，便于运输和安装
特点5：多重保护功能：
断路器短路保护
启动过程中电机保护
运行过程中电机保护
软启动工作中具有12种功能保护
