| 材质 | 铸铁 |
|---|---|
| 产地 | 上海 |
| 规格 | 矢量变频单螺杆泵 |
| 流量 | 50 |
| 驱动方式 | 电动 |
| 性能 | 耐腐蚀 |
| 用途 | 化工泵 |
| 转速 | 1950 |
| 泵轴位置 | 卧式 |
| 品牌 | 诺赛 |
| 型号 | 矢量变频单螺杆泵 |

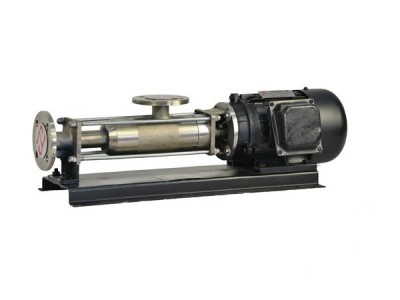

产品描述
上海诺赛泵业制造有限公司制造生产的单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持 不变。压力稳定,因而不会产品涡流和搅动。 单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。
广泛的材料选择：
针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶，如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质，可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时，可选用硬材质定子或刚性定子。各种轴封形式：按客户的要求，机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封；也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。
其它特性：
·最高吸上高度可6米水柱
·可双向旋转，双向输送（需配备反转定子）
·安装方式灵活.
·运行顺畅、平稳、噪音低、无脉动、无剪切
·输送介质温度范围-20℃～+150℃
·单螺杆泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。上海贝工泵业制造有限公司是制造、设计、生产单螺杆泵的专业厂家。不同的螺杆泵其具体使用场合亦有所不同.
欢迎致电4006639997我公司将为您提供、解决螺杆泵的整体使用方案。
设计特点产品结构——我们为您提供最可靠的结构性能
■ 带有轴承架和传动轴
采用轴承架结构，传动轴可以通用于各种形式的驱动装置的联结。为了优化泵的性能，我们为您提供多种转子/定子组合。
产品特点
■ 可以实现连续而几乎无脉动的输送，并且压力和粘度无关
■ 搅动小、不破坏被输送介质的固有结构
■ 即使在很低的转速下，也能保持定量给料的高精度
■ 吸入性能好，压力范围大，不需要使用任何阀门
■ 定子具有喇叭形入口，可使物料以最佳的方式进入输送腔
■ 由于具有很高的使用可靠性和需要很少的维护，所以运行成本很低
■ 可以正反向运行
■ 低噪声
优点■ 配有诺赛专利的矢量变频器，可以实现泵转速的无级变化，从而满足不同介质、不同工况的选择
■ 有用于各种用途的最适宜的万向节
■ 有多种转子/定子的几何形状和很广的材料选择范围
■ 具有可变的标准组件配置的系统
技术参数| 型号 | 流量 | 压力 | 允许最 | 电机 | 必需汽 | 进口法 | 出口法 | 允许颗 | 允许纤 |
| (m3/h) | (Mpa) | 高转数 | 功率 | 蚀余量 | 兰通径 | 兰通径 | 粒直径 | 维长度 | |
| (r/min) | (kw) | (m) | (mm) | (mm) | (mm) | (mm) | |||
| G10-1 | 0.1 | 0.8 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
| G10-2 | 1.6 | ||||||||
| G13-1 | 0.4 | 0.6 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
| G13-2 | 1.2 | ||||||||
| G15-1 | 0.8 | 0.6 | 960 | 0.75 | 3 | 25 | 25 | 1 | 20 |
| G15-2 | 1.2 | ||||||||
| G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
| G20-2 | 1.2 | 1.5 | |||||||
| G25-1 | 2 | 0.6 | 960 | 1.5 | 40 | 32 | 2 | 30 | |
| G25-2 | 1.2 | 2.2 | |||||||
| G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| G30-2 | 1.2 | 3 | |||||||
| G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| G35-2 | 1.2 | 4 | |||||||
| G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| G40-2 | 1.2 | 5.5 | |||||||
| G50-1 | 14 | 0.6 | 720 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50-2 | 1.2 | 7.5 | |||||||
| G60-1 | 22 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60-2 | 1.2 | 15 | |||||||
| G70-1 | 38 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| G70-2 | 1.2 | 18.5 | |||||||
| G85-1 | 56 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 | |
| G85-2 | 1.2 | 30 | |||||||
| G105-1 | 100 | 0.6 | 500 | 30 | 200 | 200 | 15 | 110 | |
| G105-2 | 1.2 | 55 | |||||||
| G135-1 | 150 | 0.6 | 400 | 45 | 250 | 250 | 20 | 150 |
| 单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
单、双级水煤浆工作泵的性能参数
| 泵 型 | 流量 | 工作压力(Mpa) | 转数(r/min) | 齿轮减速配套调速电机(kw) |
| (m3/h) | ||||
| G30-2 | ～1 | 1.2 | 30～300 | YCT160/4A-2.2 |
| G35-2 | ～2 | 1.2 | 30～300 | YCT160/4A-2.2 |
| G40-2 | ～3 | 1.2 | 30～280 | YCT160/4A-3 |
| G50-1 | ～4.5 | 0.6 | 28～280 | YCT180/4A-4 |
| G50-2 | ～4.5 | 1.2 | 28～280 | YCT200/4A-5.5 |
| G60-1 | ～6.5 | 0.6 | 25～250 | YCT200/4A-5.5 |
| G60-2 | ～6.5 | 1.2 | 25～250 | YCT200/4B-7.5 |
| G70-1 | ～8 | 0.6 | 25～250 | YCT200/4B-7.5 |
| G85-1 | ～12.5 | 0.6 | 18～180 | YCT225/4A-11 |
| G105-1 | ～20 | 0.6 | 14～140 | YCT225/4B-15 |
| G135-1 | ～35 | 0.6 | 10～100 | YCT250/4B-22 |
| 说明： | ||||||||||
| 1、以上性能参数是常温清水试验时的试验数据； | ||||||||||
| 2、对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比； | ||||||||||
| 3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型。 | ||||||||||
| 4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机，流量随转速变化无级可调。 |
| １、据介质的磨耗性选择转速： | |
| 磨耗性 | 转速 |
| 轻度磨耗 | 710~520（r/min） |
| 中度磨耗 | 520~380（r/min） |
| 严重磨耗 | 380~100（r/min） |
| 2、按输出压力定级数： | |||
| 磨耗性 | 一级 | 二级 | 三级 |
| 轻度磨耗 | 0.6 MPa | 1.2 MPa | 1.8 MPa |
| 中度磨耗 | 0.4 MPa | 0.8 MPa | 1.2 MPa |
| 严重磨耗 | 0.2 MPa | 0.4 MPa | 0.6 MPa |
| 注：各种介质磨耗性初步分类： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a. 轻度磨耗介质：软质泥浆，含水95%以上污水，如活性泥水，精糖废液，工业废水、农畜屎尿、颜料，多种悬浮液。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. 中度磨耗介质：含固体物料的泥浆，含水85%以上的污泥浆，染料、涂料、糖蜜研削液、石膏泥浆、菜籽油过滤后的沉积物。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. 严重磨耗介质：硬度泥浆，含有磨损性高固体的液浆，含水率50%以上的污泥，如研磨液、温泉泥、石灰泥、粘土、灰泥、陶工、ＰＶＣ浆料、脱水粘度剂等。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3、 按泵输送介质中含最大体颗粒直径和纤维长度选择
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
应用范围——我们可以为您输送任何介质
■ 工业、生活污水 ■浓酒槽
■ 固体颗粒及短纤维污泥 ■粮食制品渣
■ 油污水 ■酱类
■ 原油混合物 ■块状固态物粘液
■ 煤田水 ■石灰浆
■ 聚合物溶液 ■涂料
■ 粘稠浆 ■水泥砂浆
■ 乳化液 ■矿井地下水
■ 软膏 ■化学悬浮液
■ 粘稠淀粉 ■油脂
■ 食用油 ■胶体浆
■ 蜂蜜 ■粘合剂
■ 糖浆 ■高粘度油墨
■ 果浆 ■PVC高分子塑料糊
■ 奶油 ■纸浆
鱼糜肉糜 ■水煤浆
典型应用举例
■ 辅助絮凝剂
在污泥脱水前，要将絮凝剂添加到污泥中。它能加速存在于污泥中的悬浮固体成为大块的絮状物，这样就可以提高脱水效果。一般情况下，絮凝剂是以聚合物溶液或悬浮物形态定量加入的。它们的粘度——再加上精确计量的必要性——要求这种泵具有特殊性能，也就是诺赛NSG矢量变频单螺杆泵所具备的性能。
■ 悬浮污泥
悬浮污泥和污泥浮渣是在二级沉淀池表面形成的悬浮污泥片块。这种糟糕的状况，也就是以空气-液体的混合物形态的悬浮污泥，必须要用泵进行排除。能达到这个目的的理想设备就是诺赛NSG矢量变频单螺杆泵，它能可靠而连续地输送这种高气体含量的液体。
■ 石灰乳
说到石灰乳，我们知道它是由消石灰和水构成的无机悬浮液。石灰乳可以用生石灰和水生成。石灰乳用来作为污泥脱水过程的调节物质。氢氧化钙（石灰）的微观几何形状取决于它的来源和加工方法。这种介质具有磨蚀性。为了获得较长的使用寿命，诺赛NSG矢量变频单螺杆泵用高级转子/定子材料制成。耐磨损的陶瓷转子与乙丙橡胶EPDM定子相配最适宜用在这种场合。
■ 浓缩污泥
采用静止或机械浓缩法，实现污泥体积的初步减小。实现用泵输送流体中干固体的含量为4%-11%的目标。在这一浓度范围内，流体具有由低到高的各种粘度，并且可能要输送很长的距离。
诺赛NSG多级矢量变频单螺杆泵能够提供很高的输送压力。即使在脉动的工况条件下，也能顺利地进行输送。
