| 材质 | 铸铁 |
|---|---|
| 功率 | 4 |
| 规格 | BQS |
| 流量 | 25 |
| 排出口径 | 65 |
| 效率 | 58 |
| 性能 | 不阻塞 |
| 扬程 | 30 |
| 原理 | 离心泵 |
| 转速 | 2900 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 无锡昱恒 |
| 型号 | QW65-25-30-4 |

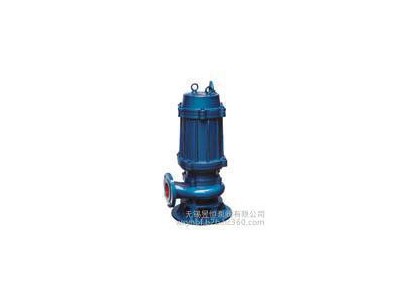

无锡昱恒QW型无堵塞潜水排污泵，质量可靠，性能稳定，具有无堵塞，安全性高等优点。欢迎朋友来电洽谈，我们将竭诚为您服务!
一、产品概述：
QW(WQ)型无堵塞潜水排污泵是本司在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点，在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列排污泵水力性能先进、成熟，产品经性能测试，各项指标均符合有关设计要求。
二、适用范围：
适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒的污水污物。
三、型号意义：
100 QW（WQ） 100-15-7.5 PB
100 – 出口直径 (mm)
WQ(QW)– 潜水排污泵
100 – 额定流量 (m3/h)
15 – 额定扬程 (m)
7.5 – 电机额定功率 (Kw)
P – 不锈钢
B – 防爆
四、产品特点：
1、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50％的固体颗粒。
2、设计合理，效率高，节能效果显著。
3、采用双道串联机械密封，材质为硬质耐腐碳化钨，耐用、耐磨，可使泵安全连续运行8000小时以上。
4、结构紧凑，体积小，移动方便，安装简单，无需建泵房，减少工程造价。
5、油室内设有油水探头，对泵实施绝对保护。
6、可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。
7、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
8、电机可采用水套式外循环冷却系统，保证电泵在无水(干式)状态下安全运行。
9、双导轨自动耦合安装系统，给泵的安装、维修带来极大的方便，人可不必为此进入污水坑。
10、安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
五、技术参数：
流量：8-2600m3/h；
扬程：5-60m；
功率：0.75-250kw；
转速：580-2900r/min；
口径：25-500mm；
温度范围：≤60℃。
QW（WQ)潜水式无堵塞排污泵性能参数
型 号 | 口 径 | 流 量 | 扬 程 | 功 率 | 转 速 | 效 率 |
QW25-8-15-1.1 | 25 | 8 | 15 | 1.1 | 2825 | 38.5 |
QW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
QW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
QW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
QW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
QW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
QW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
QW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
QW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
QW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
QW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
QW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
QW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
QW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
QW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
QW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
QW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
QW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
QW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
QW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
QW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
QW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
QW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
QW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
QW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
QW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
QW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
QW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
QW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
QW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
QW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
QW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
QW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
QW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
QW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
QW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
QW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
QW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
QW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
QW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
QW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
QW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
QW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
QW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
QW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
QW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
QW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
QW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
QW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
QW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
QW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
QW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
QW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
QW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
QW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
QW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
QW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
QW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
QW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
QW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
QW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
QW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
QW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
QW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
QW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
QW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
QW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
QW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
QW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
QW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
QW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
QW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
QW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
