| 必需汽蚀余量 | 5 |
|---|---|
| 材质 | 不锈钢 |
| 规格 | DN25-DN80 |
| 流量 | 20 |
| 排出压力 | 0.5 |
| 驱动方式 | 电动 |
| 适用范围 | 适用于高粘度介质树脂、稠油、润滑脂等 |
| 效率 | 65 |
| 性能 | 耐腐蚀 |
| 用途 | 化工泵 |
| 原理 | 齿轮泵 |
| 转速 | 450 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 品牌 | 无锡昱恒 |
| 型号 | NCB20-0.5 |

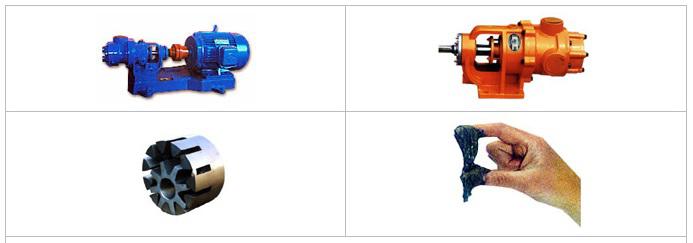

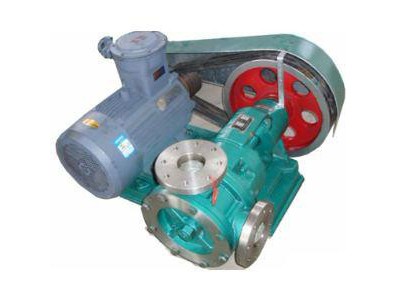

无锡昱恒泵阀公司NCB不锈钢304、316材质齿轮泵，适用于粘度较高的介质，食品行业作为可可浆，糖浆，油脂等选型泵，石油化工行业作为树脂泵、稠油泵。产品自吸能力强，性能稳定，结构合理，转速低，脉动小，无噪音，耐腐蚀，使用寿命长。NCB高粘度齿轮泵分皮带传动与减速机传动、泵与电机直联三种形式。
● NCB型内啮合齿轮泵概述：
NCB型内啮齿轮泵是采用齿轮内啮合原理，内外齿轮节圆紧靠一边，另一边被泵盖上“月牙板”隔开。主轴上的主动内齿轮带动其中外齿轮同向转动，在进口外轮齿相互分离形成负压而吸收人液体，轮齿在出口处不断嵌入啮合而将液体挤压输出。由于这种独特的结构，所以特别适用于输送粘度较大的介质，粘度范围为最高可达300000cst；
NCB型内啮合齿轮泵可反向输送，只要更换电机转向即可；泵体可转向，进出口位置成直角，便于选配进出口位置；
NCB-BW型保温内啮合齿轮泵在泵体、端盖、轴承座间都有连接方便的保温或冷却介质的进出接口。
NCB型内啮合齿轮泵具有：无困油现象、输出平稳、效率高、噪音小、使用寿命长优点。
● NCB型高粘度齿轮泵性能参数表：
型号 | 进出 口径 | 流量 | 压力 | 吸入 真空 | 转速 | 配用电机 | 装配形式 | 重量 | 外形尺寸 | |
型号 | 功率 | |||||||||
NCB-1.2/0.3 | Gi" | 1.2 | 0.3 | 0.03 | 500 | Y90L-6 | 1.1 | W-L | 10 | 234X140x140 |
NCB-1.8/0.3 | G11/2" | 1.8 | 0.3 | 0.03 | 500 | 1.5 | W-L | 11 | 254X153X153 | |
NCB-3/0.3 | 3 | 700 | Y100L-6 | 1.5 | W-L | |||||
NCB-6/0.5 | 40 | 6 | 0.5 | 0.05 | 500 | 3 | W-L | 70 | 700x370X300 | |
NCB-8/0.5 | 8 | 570 | Y100L2-4 | 3 | W-L | |||||
NCB-12/0.5 | 50 | 12 | 0.5 | 0.05 | 690 | Y132M1-6 | 4 | W-L | 140 | 800x550X420 |
NCB-16/0.5 | 16 | 380 | Y132M2-6 | 5.5 | W-L | |||||
NCB-20/0.5 | 20 | 460 | Y132M-4 | 7.5 | W-L | |||||
NCB-12/0.7 | 80 | 12 | 0.7 | 0.05 | 220 | Y160M-6 | 7.5 | W-L | 330 | 910x780X500 |
NCB-18/0.7 | 18 | 310 | Y160L-6 | 11 | W-L | |||||
NCB-24/0.5 | 24 | 0.5 | 0.05 | 420 | Y10M-4 | 11 | W-L | |||
NCB-30/0.5 | 30 | 520 | Y160L-4 | 15 | W-L | |||||
NCB-40/0.5 | 125 | 40 | 0.5 | 0.06 | 230 | Y200L1-6 | 18.5 | W-L | 750 | 1240x1022X610 |
NCB-50/0.5 | 50 | 290 | Y200L2-6 | 22 | W-L | |||||
NCB-60/0.5 | 60 | 350 | Y200L2-6 | 22 | W-L | |||||
NCB-70/0.5 | 70 | 410 | Y225M-6 | 30 | W-L | |||||
NCB-80/0.5 | 80 | 470 | Y200L-4 | 30 | W-L | |||||
NCB-100/0.5 | 150 | 100 | 0.5 | 0.06 | 320 | Y280S-6 | 45 | W-L | ||
NCB-120/0.5 | 120 | 380 | Y280M-6 | 55 | W-L | |||||
NCB-150/0.5 | 150 | 480 | Y280S-4 | 75 | W-L | |||||
NCB型高粘度内啮合齿轮泵适用于输送粘度较高的液体甚至是半固体状的介质。本型号齿轮泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求，研制开发的新型容积式泵，由于该产品可选用不同的材质和其独特的结构，因此广泛应用于不同性质、不同粘度的介质输送。
