| 材质 | 铸钢 |
|---|---|
| 电压 | 380 |
| 工作温度 | 高温 |
| 功率 | 3KW |
| 级数 | 单级 |
| 进出口径 | 50-32 |
| 排出口径 | 32 |
| 驱动方式 | 电动 |
| 输送介质 | 热介质油 |
| 吸程 | 5 |
| 性能 | 耐磨,自动 |
| 扬程 | 30 |
| 用途 | 热油离心泵 |
| 转速 | 2900 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 无锡昱恒 |
| 型号 | RY50-32-160 |
| 系列 | 导热油泵 |
| 结构原理 | 喷射泵 |

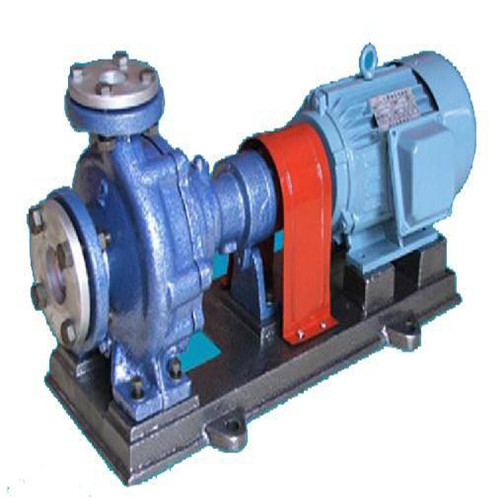

无锡昱恒泵阀公司RY型耐高温热油离心泵，使用温度380℃，密封性能好，可输送高温煤焦油、热载体导热油，水冷导热油泵，是在泵的悬臂加装保温夹套，利用水循环对于泵的轴承体及密封部件进行降温，可以保护泵的润滑轴承与密封装置由于高温造成的损坏，从而大大延长了泵的使用寿命。
● 导热油泵简介：
RY型导热油泵，采用铸钢材质，耐高温，不易变形。适用于热载体导热油和其它不含固体颗粒、弱腐蚀性高温液体，也可输送具有腐蚀性或其它特殊性能的液体。导热油泵适用温度：≤350℃； 流量：1-270立方/小时。
● 产品概述：
RY型导热油泵-导热油循环泵，结构合理，性能优良，使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料（分三类：1、HT200；2、ZG230-450；3、1Cr18Ni9Ti，OCr18Ni12-Mo2Ti。）
● 适用范围：
RY型导热油循环泵，适合用于输送不含固体颗粒的弱腐蚀性液体，也可根据用户需要，过流部件选用不同材质，输送具有腐蚀性或其它特殊性能的液体。适用温度：≤350℃；流量：1-270立方/h。另外，风冷式高温导热油泵还在机械工业、食品工业、医药生产、热油炉供油循环系统、热油取暖循环系统中广泛应用。风冷式高温导热油泵在工业中应用更是广泛，其主要适用场合有石油化工业，纺织印染工业，染料工业，木材加工，塑料橡胶加工业，食品工业，造纸印刷等行业。

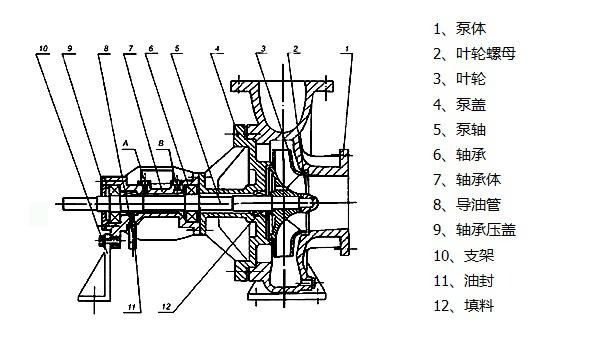

● 结构特点
RY型风冷式导热油泵采用软填料密封，具有良好的热适应性，密封可靠无泄露。无附加冷却设备，运行费用低。性能先进效率高，体积小，噪音低，能长期稳定工作。导热油泵为轴向吸入，离心输送，悬臂支撑结构。
● 型号意义 以WRY100-65-200A为例
|
RY |
100 |
65 |
200 |
A |
|
导热油泵 |
泵体入口直径 |
泵体出口直径 |
叶轮名义外径 |
表示叶轮外径第一次切割（D、E表示变型叶轮 ） |
● 性能参数表
|
导热油泵型号 |
流量 m3/h |
扬程 m |
转速 n r/min |
功率 kw |
效率η % |
电机（Y型）机座号 |
|
|
轴功率 |
配用功率 |
||||||
|
15-15-100 |
3 |
10 |
2800 |
0.45 |
0.75 |
20 |
801 |
|
15-15-100A |
2 |
10 |
2800 |
0.36 |
0.55 |
18 |
AO2-7122 |
|
15-15-100B |
1 |
10 |
2800 |
0.2 |
0.37 |
15 |
AO2-7112 |
|
20-20-100 |
1 |
10 |
2800 |
0.09 |
0.37 |
26 |
AO2-7112 |
|
20-20-125 |
1.5 |
22 |
2800 |
0.22 |
0.75 |
30 |
801 |
|
40-25-160 |
10 |
28 |
2900 |
1.72 |
2.2 |
45 |
90L |
|
25-25-160 |
3 |
27 |
2900 |
0.53 |
1.5 |
30 |
90S |
|
32-32-160 |
6 |
28 |
2900 |
0.85 |
1.5 |
50 |
90S |
|
50-32-160 |
12.5 |
30 |
2900 |
1.90 |
3.0 |
57 |
100L |
|
50-32-200 |
18 |
40 |
2900 |
3.92 |
5.5 |
50 |
132Sl |
|
50-32-200A |
16 |
32 |
2900 |
3.35 |
4 |
42 |
112M |
|
50-32-250 |
12.5 |
80 |
2900 |
6.2 |
11 |
44 |
160Ml |
|
65-50-160 |
20 |
32 |
2900 |
3.17 |
5.5 |
55 |
132S1 |
|
65-40-200 |
30 |
48 |
2900 |
6.3 |
7.5 |
62 |
132S2 |
|
65-40-200A |
25 |
35 |
2900 |
4.0 |
5.5 |
59 |
132S1 |
|
65-40-250 |
25 |
80 |
2900 |
10.3 |
15 |
53 |
160M2 |
|
65-40-250A |
20 |
51 |
2900 |
5.67 |
7.5 |
49 |
132S2 |
|
65-40-315 |
25 |
125 |
2900 |
18.9 |
30 |
45 |
200L1 |
|
65-40-315A |
22.5 |
100 |
2900 |
15.3 |
22 |
40 |
180M |
|
80-50-200 |
50 |
50 |
2900 |
9.7 |
15 |
70 |
160M2 |
|
80-50-200A |
45 |
40 |
2900 |
7.8 |
11 |
63 |
160M1 |
|
80-50-200B |
40 |
32 |
2900 |
6.37 |
7.5 |
55 |
132S2 |
|
80-50-250 |
50 |
80 |
2900 |
17.1 |
22 |
58 |
180M |
|
80-50-250A |
43 |
60 |
2900 |
12.8 |
15 |
55 |
160M2 |
|
80-50-315 |
50 |
125 |
2900 |
30.4 |
45 |
56 |
225M |
|
80-50-315A |
45 |
100 |
2900 |
23.6 |
30 |
52 |
200L1 |
|
100-65-200 |
100 |
50 |
2900 |
18.4 |
22 |
74 |
180M |
|
100-65-200A |
94 |
44 |
2900 |
16 |
22 |
70 |
180M |
|
100-65-200B |
87 |
38 |
2900 |
13.8 |
15 |
65 |
160M2 |
|
100-65-200C |
80 |
32 |
2900 |
11.8 |
15 |
59 |
160M2 |
|
100-65-250 |
100 |
80 |
2900 |
32.06 |
37 |
68 |
200L2 |
|
100-65-250A |
95 |
72 |
2900 |
29 |
37 |
64 |
200L2 |
|
100-65-250B |
90 |
65 |
2900 |
26.2 |
30 |
61 |
200L1 |
|
100-65-250C |
85 |
50 |
2900 |
20.3 |
30 |
57 |
200L1 |
|
100-65-315 |
100 |
125 |
2900 |
50.06 |
75 |
68 |
280S |
|
100-65-315A |
95 |
113 |
2900 |
45.23 |
55 |
64.63 |
250M |
|
100-65-315B |
90 |
100 |
2900 |
40.5 |
55 |
60.50 |
250M |
|
100-65-315C |
82 |
84 |
2900 |
34.76 |
45 |
54 |
225M |
|
125-100-200 |
200 |
50 |
2900 |
35.4 |
45 |
77 |
225M |
|
125-100-200A |
178 |
40 |
2900 |
26.6 |
37 |
73 |
200L2 |
|
125-100-250 |
200 |
70 |
2900 |
47 |
55 |
80 |
250M |
|
125-100-250A |
190 |
63 |
2900 |
41.6 |
55 |
78 |
250M |
|
125-100-250B |
180 |
57 |
2900 |
37.9 |
45 |
74 |
225M |
|
125-100-250C |
170 |
51 |
2900 |
32.15 |
45 |
72 |
225M |
|
125-100-250D |
150 |
70 |
2900 |
40 |
45 |
70 |
225M |
|
150-150-200 |
350 |
50 |
2900 |
60 |
75 |
80 |
280S |
|
150-150-200A |
313 |
40 |
2900 |
45 |
55 |
76 |
250M |
|
200-150-400 |
350 |
50 |
1450 |
61.8 |
75 |
78 |
280S |
|
200-150-400A |
330 |
45 |
1450 |
52.8 |
75 |
77 |
280S |
|
250-200-400 |
500 |
50 |
1480 |
86.2 |
110 |
79 |
315S |
|
250-200-500 |
500 |
80 |
1480 |
136 |
160 |
76.5 |
315M |
|
250-200-500A |
400 |
50 |
1480 |
75 |
90 |
73 |
280M |
