| 材质 | 铸钢 |
|---|---|
| 电压 | 380 |
| 工作温度 | 高温 |
| 功率 | 3KW |
| 级数 | 单级 |
| 进出口径 | 50-32 |
| 排出口径 | 32 |
| 驱动方式 | 电动 |
| 输送介质 | 热介质油 |
| 吸程 | 5 |
| 性能 | 耐磨,自动 |
| 扬程 | 30 |
| 用途 | 热油离心泵 |
| 转速 | 2900 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 无锡昱恒 |
| 型号 | RY50-32-160 |
| 系列 | 导热油泵 |
| 结构原理 | 喷射泵 |
无锡昱恒泵阀公司RY型耐高温热油离心泵，使用温度380℃，密封性能好，可输送高温煤焦油、热载体导热油，水冷导热油泵，是在泵的悬臂加装保温夹套，利用水循环对于泵的轴承体及密封部件进行降温，可以保护泵的润滑轴承与密封装置由于高温造成的损坏，从而大大延长了泵的使用寿命。
● 导热油泵简介：
RY型导热油泵，采用铸钢材质，耐高温，不易变形。适用于热载体导热油和其它不含固体颗粒、弱腐蚀性高温液体，也可输送具有腐蚀性或其它特殊性能的液体。导热油泵适用温度：≤350℃； 流量：1-270立方/小时。
● 产品概述：
RY型导热油泵-导热油循环泵，结构合理，性能优良，使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料（分三类：1、HT200；2、ZG230-450；3、1Cr18Ni9Ti，OCr18Ni12-Mo2Ti。）
● 适用范围：
RY型导热油循环泵，适合用于输送不含固体颗粒的弱腐蚀性液体，也可根据用户需要，过流部件选用不同材质，输送具有腐蚀性或其它特殊性能的液体。适用温度：≤350℃；流量：1-270立方/h。另外，风冷式高温导热油泵还在机械工业、食品工业、医药生产、热油炉供油循环系统、热油取暖循环系统中广泛应用。风冷式高温导热油泵在工业中应用更是广泛，其主要适用场合有石油化工业，纺织印染工业，染料工业，木材加工，塑料橡胶加工业，食品工业，造纸印刷等行业。
● 结构特点

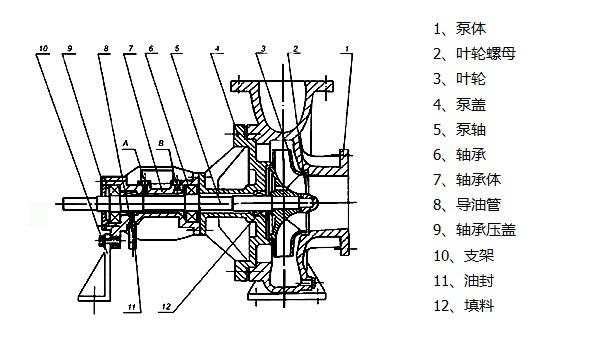

RY型风冷式导热油泵采用软填料密封，具有良好的热适应性，密封可靠无泄露。无附加冷却设备，运行费用低。性能先进效率高，体积小，噪音低，能长期稳定工作。导热油泵为轴向吸入，离心输送，悬臂支撑结构。
● 型号意义 以WRY100-65-200A为例
RY | 100 | 65 | 200 | A |
导热油泵 | 泵体入口直径 | 泵体出口直径 | 叶轮名义外径 | 表示叶轮外径第一次切割（D、E表示变型叶轮 ） |
● 性能参数表
导热油泵型号 | 流量 m3/h | 扬程 m | 转速 n r/min | 功率 kw | 效率η % | 电机（Y型）机座号 | |
轴功率 | 配用功率 | ||||||
15-15-100 | 3 | 10 | 2800 | 0.45 | 0.75 | 20 | 801 |
15-15-100A | 2 | 10 | 2800 | 0.36 | 0.55 | 18 | AO2-7122 |
15-15-100B | 1 | 10 | 2800 | 0.2 | 0.37 | 15 | AO2-7112 |
20-20-100 | 1 | 10 | 2800 | 0.09 | 0.37 | 26 | AO2-7112 |
20-20-125 | 1.5 | 22 | 2800 | 0.22 | 0.75 | 30 | 801 |
40-25-160 | 10 | 28 | 2900 | 1.72 | 2.2 | 45 | 90L |
25-25-160 | 3 | 27 | 2900 | 0.53 | 1.5 | 30 | 90S |
32-32-160 | 6 | 28 | 2900 | 0.85 | 1.5 | 50 | 90S |
50-32-160 | 12.5 | 30 | 2900 | 1.90 | 3.0 | 57 | 100L |
50-32-200 | 18 | 40 | 2900 | 3.92 | 5.5 | 50 | 132Sl |
50-32-200A | 16 | 32 | 2900 | 3.35 | 4 | 42 | 112M |
50-32-250 | 12.5 | 80 | 2900 | 6.2 | 11 | 44 | 160Ml |
65-50-160 | 20 | 32 | 2900 | 3.17 | 5.5 | 55 | 132S1 |
65-40-200 | 30 | 48 | 2900 | 6.3 | 7.5 | 62 | 132S2 |
65-40-200A | 25 | 35 | 2900 | 4.0 | 5.5 | 59 | 132S1 |
65-40-250 | 25 | 80 | 2900 | 10.3 | 15 | 53 | 160M2 |
65-40-250A | 20 | 51 | 2900 | 5.67 | 7.5 | 49 | 132S2 |
65-40-315 | 25 | 125 | 2900 | 18.9 | 30 | 45 | 200L1 |
65-40-315A | 22.5 | 100 | 2900 | 15.3 | 22 | 40 | 180M |
80-50-200 | 50 | 50 | 2900 | 9.7 | 15 | 70 | 160M2 |
80-50-200A | 45 | 40 | 2900 | 7.8 | 11 | 63 | 160M1 |
80-50-200B | 40 | 32 | 2900 | 6.37 | 7.5 | 55 | 132S2 |
80-50-250 | 50 | 80 | 2900 | 17.1 | 22 | 58 | 180M |
80-50-250A | 43 | 60 | 2900 | 12.8 | 15 | 55 | 160M2 |
80-50-315 | 50 | 125 | 2900 | 30.4 | 45 | 56 | 225M |
80-50-315A | 45 | 100 | 2900 | 23.6 | 30 | 52 | 200L1 |
100-65-200 | 100 | 50 | 2900 | 18.4 | 22 | 74 | 180M |
100-65-200A | 94 | 44 | 2900 | 16 | 22 | 70 | 180M |
100-65-200B | 87 | 38 | 2900 | 13.8 | 15 | 65 | 160M2 |
100-65-200C | 80 | 32 | 2900 | 11.8 | 15 | 59 | 160M2 |
100-65-250 | 100 | 80 | 2900 | 32.06 | 37 | 68 | 200L2 |
100-65-250A | 95 | 72 | 2900 | 29 | 37 | 64 | 200L2 |
100-65-250B | 90 | 65 | 2900 | 26.2 | 30 | 61 | 200L1 |
100-65-250C | 85 | 50 | 2900 | 20.3 | 30 | 57 | 200L1 |
100-65-315 | 100 | 125 | 2900 | 50.06 | 75 | 68 | 280S |
100-65-315A | 95 | 113 | 2900 | 45.23 | 55 | 64.63 | 250M |
100-65-315B | 90 | 100 | 2900 | 40.5 | 55 | 60.50 | 250M |
100-65-315C | 82 | 84 | 2900 | 34.76 | 45 | 54 | 225M |
125-100-200 | 200 | 50 | 2900 | 35.4 | 45 | 77 | 225M |
125-100-200A | 178 | 40 | 2900 | 26.6 | 37 | 73 | 200L2 |
125-100-250 | 200 | 70 | 2900 | 47 | 55 | 80 | 250M |
125-100-250A | 190 | 63 | 2900 | 41.6 | 55 | 78 | 250M |
125-100-250B | 180 | 57 | 2900 | 37.9 | 45 | 74 | 225M |
125-100-250C | 170 | 51 | 2900 | 32.15 | 45 | 72 | 225M |
125-100-250D | 150 | 70 | 2900 | 40 | 45 | 70 | 225M |
150-150-200 | 350 | 50 | 2900 | 60 | 75 | 80 | 280S |
150-150-200A | 313 | 40 | 2900 | 45 | 55 | 76 | 250M |
200-150-400 | 350 | 50 | 1450 | 61.8 | 75 | 78 | 280S |
200-150-400A | 330 | 45 | 1450 | 52.8 | 75 | 77 | 280S |
250-200-400 | 500 | 50 | 1480 | 86.2 | 110 | 79 | 315S |
250-200-500 | 500 | 80 | 1480 | 136 | 160 | 76.5 | 315M |
250-200-500A | 400 | 50 | 1480 | 75 | 90 | 73 | 280M |
