| 测量范围 | 0-60mpa |
| 公称直径 | 100-150 |
| 规格 | 0-60mpa |
| 环境温度 | 250 |
| 精度等级 | 1.6 |

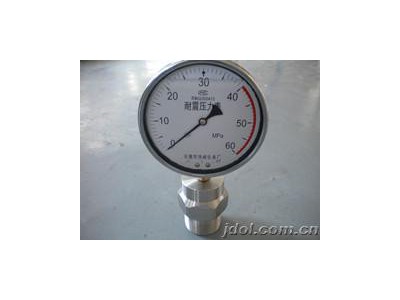

| 类型 | 隔膜压力表 |
| 联接型式 | 径向 |
| 品牌 | .珠峰 |
| 型号 | Y-ML100。YN-ML100。Y-ML150。YN-ML150。 |
| 加工定制 | 是 |
适用范围 该仪表广泛用于石油、化工、医药、食品、造纸等行业,测量具有强腐蚀、高粘度、易结晶、含有固体颗粒的液体介质压力的测量。 Y-ML/Y-MF与YN-ML/Y-MF的主要区别是抗振系数不同,如所测介质脉动较大,应采用YN-ML/YN-MF系列较为合适。 技术参数
| 型号 | Y-ML100 | YN-ML100 | Y-MF100 | YN-MF100 |
| YML150 | YN-ML150 | Y-MF150 | YN-MF150 |
| 接口连接型式 | 螺纹连接M20*1.5 | 法兰连接,按GB9113.3-88《凸面整体钢制管法兰》制作(具体参见外形尺寸) |
| 精度等级 | 与配用表头精度等级相同 |
| 测量范围Mpa | 0～0.1 | 0～0.16 | 0～0.25 | 0～0.4 | 0～0.6 |
| 0～1 | 0～1.6 | 0～2.5 | 0～4 | 0～6 |
| 0～10 | 0～16 | 0～25 |
| 使用环境条件 | 温度:-30～+60℃ |
| 抗震等级 | V .H.3 | V.H.4 | V .H.3 | V.H.4 |
| 配用表头 | 公称直径 | [tr] [td]类别[/td] [td]一般[/td] [td]耐振[/td] [td]一般[/td] [td]耐振[/td] [/tr] [tr] [td]精度等级[/td] [td]1.5[/td] [/tr] [tr] [td]隔离装置[/td] [td]法兰材料[/td] [td]1Cr18Ni9Ti[/td] [/tr] [tr][td]膜片材料[/td] [td]不锈钢、哈氏合金、蒙乃尔合金、钽等[/td] [/tr] [tr] [td]填充工作液[/td] [td]甲基硅油[/td] [/tr] 外型尺寸| 型号 | D | L | H | 0～0.16MPa | 0.25～6MPa | | 公称通径 DN | D’ | d | k | n-d。 | 公称通径 DN | D’ | d | k | n-d。 | | Y-ML100 YN-ML100 | φ100 | 138 | 24 | | φ94 | | | | | φ86 | | | | | Y-ML150 YN-ML150 | φ150 | 162 | 24 | | φ94 | | | | | φ86 | | | | | Y-MF100 YN-MF100 | φ100 | 117 | 20 | φ32 | φ140 | φ76 | φ100 | 4-φ18 | φ25 | φ115 | φ65 | φ85 | 4-φ14 | | Y-MF150 YNMF150 | φ150 | 141 | 20 | φ32 | φ140 | φ76 | φ100 | 4-φ18 | φ25 | φ115 | φ65 | φ85 | 4-φ1 |
|
