| 品牌 | 宙斯 |
|---|---|
| 型号 | HFM-I,HFM-II |
| 用途 | 压滤泵 |
| 原理 | 离心泵 |
| 压力 | 5-80 |
| 材质 | 耐腐耐磨工程塑料 |
| 驱动方式 | 电动 |
| 性能 | 耐腐蚀 |
| 泵轴位置 | 卧式 |
| 电机 | 4-132 |
| 适用范围 | 压滤机喂料 |
| 流量 | 5-600 |
| 规格 | HFM-I,HFM-II |

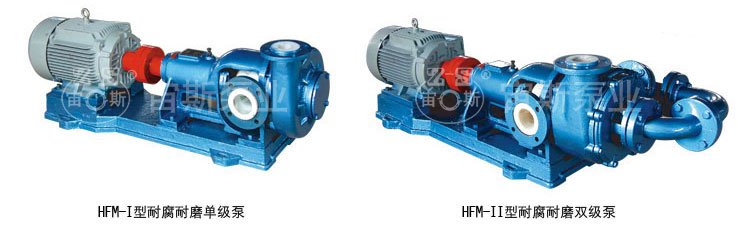

一. 产品简介
HFM系列无泄漏耐腐耐磨泵是一种新型的衬里型后吸式（轴密封位置与进液口同向）的耐腐耐磨泵。该泵是总结了普通耐腐耐磨泵，在运行时，密封容易泄漏的情况下开发的一种新型压力输送泵，其中应用五项创新技术(专利）。其主要特点是：
一. 泵进液口在轴密封同向，轴密封处在负压环境下，因此不会泄漏，克服了原有耐腐耐磨泵易损坏，轴密封易泄漏的固疾。
二. 应用范围广泛：该泵备有多种可以互换的衬里材料，可以适用各种化学性质的腐蚀性、磨蚀性清液和料浆的输送，而且各种不同材料的备件互换性能好，用户调整极为方便。
三. 运行费用低：其主要因素有二个，一是易损件泵盖和吸入口等采用了分体式结构，设有独立的耐腐耐磨易损件，更换方便，更为经济。二是泵的密封不采用背叶轮减压，节省了轴功率的消耗，节省了能源。
四. HFM-II型双级耐腐耐磨料浆泵的另一个优点是：耐磨性好，因为以较低的单个叶轮线速度，获得较高的泵出口压力，从而克服了单级料浆泵为增加压力而增加叶轮线速度，而导致叶轮、泵壳磨损加剧的缺点，有效提高了叶轮、泵盖等磨损件的使用寿命。
五. HFM-II型双级耐腐耐磨泵由于压力高，在配用高压过滤的压滤机时、过滤效果好，滤饼含水量少，克服了压滤机配用泵压力不足的缺点。
二. 适用范围
一. 本系列泵可输送100℃温度以内的各类腐蚀性和非腐蚀性清液和料浆或用作各类压滤机加压喂料用泵，例如：有色金属的锌、铜、钴、镍、锰等湿法冶炼工艺的压滤机配用泵或工艺流程泵，矿山选矿、非金属矿产加工（钛白粉、高岭土等）工艺中的浆体输送泵，环保产业中的污泥、废渣输送泵，其它化工、染料、制药、食品生产工艺中的压滤泵或压力输送泵。
二. 长期逼压运行（泵出口压力高）输送腐蚀性介质的岗位，如烟气脱硫、大气治理中的压力喷淋泵、压力冲洗泵等。
三. 其它泵输送介质时，容易泄漏的岗位。
四. 该泵有单级和双级二个系列，能满足需要小流量高压力输送腐蚀性料浆的岗位。
不适用岗位：吸入口液体液位低于泵位置1.2m以下或吸入口负压过大的岗位。
三. 型号与材料

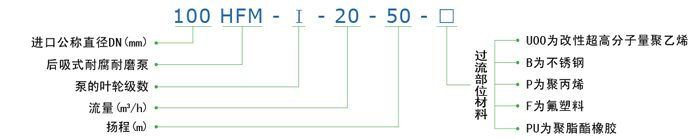

3.1 型号说明
3.2 过流材料的选定
改性超高分子量聚乙烯(U00)：适用于100℃以内的腐蚀性、磨蚀性料浆的输送。
耐腐耐磨不锈钢(B)：适用于110℃以内的磨蚀性料浆的输送。例如用于电解锌、电解锰等高温浸出的工序中的高温浆体的输送，效果会更好。
聚丙烯(P)：用于无固相物料的清液的输送。例如废气处理系统的逼压喷淋泵（烟气脱硫等）。
氟塑料(F)：主要适用输送带溶剂的介质和强氧化性介质，例如浓硝酸等。
聚氨脂橡胶(PU)：主要适用于腐蚀性要求低，而磨蚀性严重的岗位，如排渣泵，或选矿中的旋流器配用泵。
过流部件需不锈钢、A3钢等金属材料，请与本公司联系!
四. 泵的结构简图

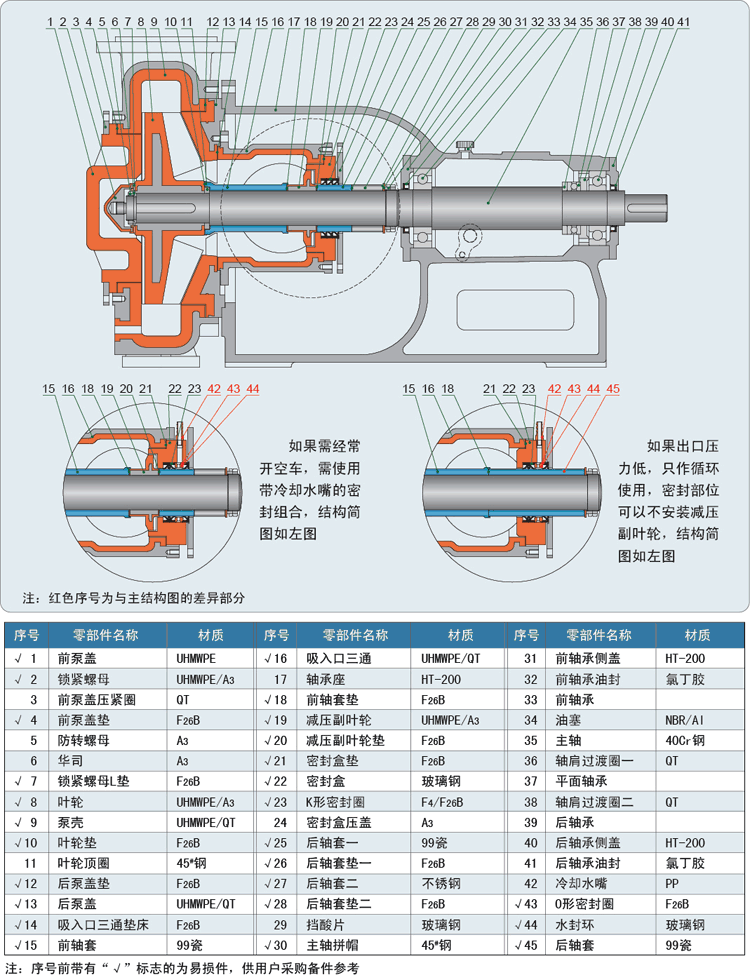

4.1 HFM-I型单级泵的结构简图
4.2 HFM-II型双级泵的结构简图
五. 性能参数表
5.1 HFM-I型单级泵的性能参数表
| 序号 | 型号 | 流量 (m3/h) | 扬程 (m) | 转速 (r/min) | 配备电机 (kw) | 进出口直径 (mm×mm) | 重量 (kg) | 图纸 |
| 1 | 50HFM-I-5-25 | 5 | 25 | 2900 | 1.5 | 50×40 | 160 | |
| 2 | 50HFM-I-5-30 | 5 | 30 | 2900 | 2.2 | 50×40 | 170 | |
| 3 | 50HFM-I-5-35 | 5 | 35 | 2900 | 3 | 50×40 | 180 | |
| 4 | 50HFM-I-10-25 | 10 | 25 | 2900 | 3 | 50×40 | 180 | |
| 5 | 50HFM-I-15-25 | 15 | 25 | 2900 | 3 | 50×40 | 180 | |
| 6 | 50HFM-I-5-40 | 5 | 40 | 2900 | 4 | 50×40 | 200 | |
| 7 | 50HFM-I-10-30 | 10 | 30 | 2900 | 4 | 50×40 | 200 | |
| 8 | 50HFM-I-15-30 | 15 | 30 | 2900 | 4 | 50×40 | 200 | |
| 9 | 50HFM-I-20-25 | 20 | 25 | 2900 | 4 | 50×40 | 200 | |
| 10 | 50HFM-I-15-35 | 15 | 35 | 2900 | 5.5 | 50×40 | 220 | |
| 11 | 50HFM-I-10-35 | 10 | 35 | 2900 | 5.5 | 50×40 | 220 | |
| 12 | 50HFM-I-20-30 | 20 | 30 | 2900 | 5.5 | 50×40 | 220 | |
| 13 | 50HFM-I-10-40 | 10 | 40 | 2900 | 7.5 | 50×40 | 245 | |
| 14 | 50HFM-I-20-35 | 20 | 35 | 2900 | 7.5 | 50×40 | 245 | |
| 15 | 50HFM-I-20-40 | 20 | 40 | 2900 | 7.5 | 50×40 | 245 | |
| 16 | 50HFM-I-15-40 | 15 | 40 | 2900 | 7.5 | 50×40 | 245 | |
| 17 | 50HFM-I-7.5-10 | 7.5 | 10 | 1450 | 0.75 | 50×40 | 160 | |
| 18 | 50HFM-I-5-10 | 5 | 10 | 1450 | 0.75 | 50×40 | 160 | |
| 19 | 50HFM-I-10-10 | 10 | 10 | 1450 | 1.1 | 50×40 | 162 | |
| 20 | 50HFM-I-H-15-35 | 15 | 35 | 2900 | 7.5 | 50×40 | 180 | |
| 21 | 50HFM-I-H-10-40 | 10 | 40 | 2900 | 7.5 | 50×40 | 180 | |
| 22 | 65HFM-I-10-40 | 10 | 40 | 2900 | 7.5 | 65×50 | 320 | |
| 23 | 65HFM-I-10-50 | 10 | 50 | 2900 | 7.5 | 65×50 | 320 | |
| 24 | 65HFM-I-20-35 | 20 | 35 | 2900 | 7.5 | 65×50 | 320 | |
| 25 | 65HFM-I-20-40 | 20 | 40 | 2900 | 7.5 | 65×50 | 320 | |
| 26 | 65HFM-I-30-35 | 30 | 35 | 2900 | 7.5 | 65×50 | 320 | |
| 27 | 65HFM-I-30-40 | 30 | 40 | 2900 | 11 | 65×50 | 360 | |
| 28 | 65HFM-I-20-50 | 20 | 50 | 2900 | 11 | 65×50 | 360 | |
| 29 | 65HFM-I-30-50 | 30 | 50 | 2900 | 15 | 65×50 | 370 | |
| 30 | 65HFM-I-H-5-15 | 5 | 15 | 1450 | 1.1 | 65×50 | 220 | |
| 31 | 65HFM-I-H-5-17.5 | 5 | 17.5 | 1450 | 1.1 | 65×50 | 220 | |
| 32 | 65HFM-I-H-10-60 | 10 | 60 | 2900 | 11 | 65×50 | 360 | |
| 33 | 65HFM-I-H-10-70 | 10 | 70 | 2900 | 15 | 65×50 | 370 | |
| 34 | 65HFM-I-H-20-60 | 20 | 60 | 2900 | 15 | 65×50 | 370 | |
| 35 | 65HFM-I-H-20-70 | 20 | 70 | 2900 | 15 | 65×50 | 370 | |
| 36 | 65HFM-I-H-15-80 | 15 | 80 | 2900 | 15 | 65×50 | 370 | |
| 37 | 65HFM-I-H-10-15 | 10 | 15 | 1450 | 2.2 | 65×50 | 280 | |
| 38 | 65HFM-I-H-10-17.5 | 10 | 17.5 | 1450 | 2.2 | 65×50 | 280 | |
| 39 | 65HFM-I-H-30-60 | 30 | 60 | 2900 | 18.5 | 65×50 | 400 | |
| 40 | 65HFM-I-H-30-70 | 30 | 70 | 2900 | 22 | 65×50 | 440 | |
| 41 | 65HFM-I-H-15-15 | 15 | 15 | 1450 | 3 | 65×50 | 250 | |
| 42 | 65HFM-I-H-15-17.5 | 15 | 17.5 | 1450 | 3 | 65×50 | 250 | |
| 43 | 65HFM-I-D-20-32 | 20 | 32 | 1450 | 5.5 | 65×50 | 400 | |
| 44 | 65HFM-I-D-25-30 | 25 | 30 | 1450 | 5.5 | 65×50 | 400 | |
| 45 | 65HFM-I-D-30-28 | 30 | 28 | 1450 | 7.5 | 65×50 | 400 | |
| 46 | 65HFM-I-D-35-26 | 35 | 26 | 1450 | 7.5 | 65×50 | 400 | |
| 47 | 65HFM-I-DH-20-75 | 20 | 75 | 2900 | 15 | 65×50 | 400 | |
| 48 | 65HFM-I-DH-25-73 | 25 | 73 | 2900 | 15 | 65×50 | 400 | |
| 49 | 65HFM-I-DH-30-70 | 30 | 70 | 2900 | 18.5 | 65×50 | 400 | |
| 50 | 65HFM-I-DH-35-70 | 35 | 70 | 2900 | 22 | 65×50 | 400 | |
| 51 | 80HFM-I-30-35 | 30 | 35 | 2900 | 7.5 | 80×65 | 320 | |
| 52 | 80HFM-I-30-40 | 30 | 40 | 2900 | 11 | 80×65 | 360 | |
| 53 | 80HFM-I-40-35 | 40 | 35 | 2900 | 11 | 80×65 | 360 | |
| 54 | 80HFM-I-45-35 | 45 | 35 | 2900 | 11 | 80×65 | 360 | |
| 55 | 80HFM-I-30-50 | 30 | 50 | 2900 | 15 | 80×65 | 370 | |
| 56 | 80HFM-I-40-40 | 40 | 40 | 2900 | 15 | 80×65 | 370 | |
| 57 | 80HFM-I-45-40 | 45 | 40 | 2900 | 15 | 80×65 | 370 | |
| 58 | 80HFM-I-50-35 | 50 | 35 | 2900 | 15 | 80×65 | 370 | |
| 59 | 80HFM-I-50-40 | 50 | 40 | 2900 | 15 | 80×65 | 370 | |
| 60 | 80HFM-I-40-50 | 40 | 50 | 2900 | 18.5 | 80×65 | 400 | |
| 61 | 80HFM-I-45-50 | 45 | 50 | 2900 | 18.5 | 80×65 | 400 | |
| 62 | 80HFM-I-50-45 | 50 | 45 | 2900 | 18.5 | 80×65 | 400 | |
| 63 | 80HFM-I-50-50 | 50 | 50 | 2900 | 22 | 80×65 | 440 | |
| 64 | 80HFM-I-20-15 | 20 | 15 | 1450 | 3 | 80×65 | 250 | |
| 65 | 80HFM-I-25-15 | 25 | 15 | 1450 | 3 | 80×65 | 250 | |
| 66 | 80HFM-I-25-17.5 | 25 | 17.5 | 1450 | 4 | 80×65 | 280 | |
| 67 | 80HFM-I-H-30-60 | 30 | 60 | 2900 | 18.5 | 80×65 | 400 | |
| 68 | 80HFM-I-H-30-70 | 30 | 70 | 2900 | 22 | 80×65 | 440 | |
| 69 | 80HFM-I-H-25-80 | 25 | 80 | 2900 | 22 | 80×65 | 440 | |
| 70 | 80HFM-I-H-40-60 | 40 | 60 | 2900 | 22 | 80×65 | 440 | |
| 71 | 80HFM-I-H-15-15 | 15 | 15 | 1450 | 2.2 | 80×65 | 280 | |
| 72 | 80HFM-I-H-15-17.5 | 15 | 17.5 | 1450 | 3 | 80×65 | 250 | |
| 73 | 80HFM-I-H-22.5-15 | 22.5 | 15 | 1450 | 3 | 80×65 | 250 | |
| 74 | 80HFM-I-H-22.5-17.5 | 22.5 | 17.5 | 1450 | 4 | 80×65 | 280 | |
| 75 | 80HFM-I-H2-40-70 | 40 | 70 | 2900 | 30 | 80×65 | 470 | |
| 76 | 80HFM-I-H2-50-60 | 50 | 60 | 2900 | 30 | 80×65 | 470 | |
| 77 | 80HFM-I-H2-50-70 | 50 | 70 | 2900 | 30 | 80×65 | 470 | |
| 78 | 80HFM-I-D-30-35 | 30 | 35 | 1450 | 7.5 | 80×65 | 400 | |
| 79 | 80HFM-I-D-45-32 | 45 | 32 | 1450 | 11 | 80×65 | 400 | |
| 80 | 80HFM-I-D-50-30 | 50 | 30 | 1450 | 11 | 80×65 | 400 | |
| 81 | 80HFM-I-D-60-25 | 60 | 25 | 1450 | 11 | 80×65 | 400 | |
| 82 | 80HFM-I-DH-40-75 | 40 | 75 | 2900 | 30 | 80×65 | 400 | |
| 83 | 80HFM-I-DH-45-73 | 45 | 73 | 2900 | 30 | 80×65 | 400 | |
| 84 | 80HFM-I-DH-50-70 | 50 | 70 | 2900 | 30 | 80×65 | 400 | |
| 85 | 80HFM-I-DH-60-70 | 60 | 70 | 2900 | 37 | 80×65 | 400 | |
| 86 | 80HFM-I-M-40-40 | 40 | 40 | 1450 | 18.5 | 80×65 | 600 | |
| 87 | 80HFM-I-M-35-50 | 35 | 50 | 1450 | 18.5 | 80×65 | 600 | |
| 88 | 80HFM-I-M-40-50 | 40 | 50 | 1450 | 22 | 80×65 | 600 | |
| 89 | 80HFM-I-M-30-60 | 30 | 60 | 1450 | 22 | 80×65 | 600 | |
| 90 | 80HFM-I-M-50-56 | 50 | 56 | 1450 | 30 | 80×65 | 600 | |
| 91 | 80HFM-I-M-40-60 | 40 | 60 | 1450 | 30 | 80×65 | 600 | |
| 92 | 80HFM-I-M-65-55 | 65 | 55 | 1450 | 30 | 80×65 | 600 | |
| 93 | 100HFM-I-50-35 | 50 | 35 | 2900 | 15 | 100×80 | 420 | |
| 94 | 100HFM-I-60-35 | 60 | 35 | 2900 | 15 | 100×80 | 420 | |
| 95 | 100HFM-I-60-40 | 60 | 40 | 2900 | 18.5 | 100×80 | 440 | |
| 96 | 100HFM-I-50-40 | 50 | 40 | 2900 | 18.5 | 100×80 | 440 | |
| 97 | 100HFM-I-80-35 | 80 | 35 | 2900 | 18.5 | 100×80 | 440 | |
| 98 | 100HFM-I-50-50 | 50 | 50 | 2900 | 22 | 100×80 | 480 | |
| 99 | 100HFM-I-80-40 | 80 | 40 | 2900 | 22 | 100×80 | 480 | |
| 100 | 100HFM-I-60-45 | 60 | 45 | 2900 | 22 | 100×80 | 480 | |
| 101 | 100HFM-I-60-50 | 60 | 50 | 2900 | 22 | 100×80 | 480 | |
| 102 | 100HFM-I-100-35 | 100 | 35 | 2900 | 22 | 100×80 | 480 | |
| 103 | 100HFM-I-25-15 | 25 | 15 | 1450 | 3 | 100×80 | 330 | |
| 104 | 100HFM-I-25-17.5 | 25 | 17.5 | 1450 | 4 | 100×80 | 340 | |
| 105 | 100HFM-I-50-15 | 50 | 15 | 1450 | 5.5 | 100×80 | 350 | |
| 106 | 100HFM-I-50-17.5 | 50 | 17.5 | 1450 | 7.5 | 100×80 | 360 | |
| 107 | 100HFM-I-H-30-15 | 30 | 15 | 1450 | 4 | 100×80 | 340 | |
| 108 | 100HFM-I-H-30-17.5 | 30 | 17.5 | 1450 | 4 | 100×80 | 340 | |
| 109 | 100HFM-I-H2-50-60 | 50 | 60 | 2900 | 30 | 100×80 | 560 | |
| 110 | 100HFM-I-H2-80-50 | 80 | 50 | 2900 | 30 | 100×80 | 560 | |
| 111 | 100HFM-I-H2-100-40 | 100 | 40 | 2900 | 30 | 100×80 | 560 | |
| 112 | 100HFM-I-H2-60-60 | 60 | 60 | 2900 | 30 | 100×80 | 560 | |
| 113 | 100HFM-I-H2-50-70 | 50 | 70 | 2900 | 30 | 100×80 | 560 | |
| 114 | 100HFM-I-H2-40-80 | 40 | 80 | 2900 | 30 | 100×80 | 560 | |
| 115 | 100HFM-I-H2-40-15 | 40 | 15 | 1450 | 5.5 | 100×80 | 340 | |
| 116 | 100HFM-I-H2-40-17.5 | 40 | 17.5 | 1450 | 5.5 | 100×80 | 340 | |
| 117 | 100HFM-I-H2-60-70 | 60 | 70 | 2900 | 37 | 100×80 | 580 | |
| 118 | 100HFM-I-H2-80-60 | 80 | 60 | 2900 | 37 | 100×80 | 580 | |
| 119 | 100HFM-I-H2-100-50 | 100 | 50 | 2900 | 37 | 100×80 | 580 | |
| 120 | 100HFM-I-H2-80-70 | 80 | 70 | 2900 | 45 | 100×80 | 620 | |
| 121 | 100HFM-I-H2-60-80 | 60 | 80 | 2900 | 45 | 100×80 | 620 | |
| 122 | 100HFM-I-H2-100-60 | 100 | 60 | 2900 | 45 | 100×80 | 620 | |
| 123 | 100HFM-I-H2-100-60 | 100 | 60 | 2900 | 55 | 100×80 | 650 | |
| 124 | 100HFM-I-D-40-36 | 40 | 36 | 1450 | 11 | 100×80 | 450 | |
| 125 | 100HFM-I-D-50-35 | 50 | 35 | 1450 | 15 | 100×80 | 450 | |
| 126 | 100HFM-I-D-60-32 | 60 | 32 | 1450 | 15 | 100×80 | 450 | |
| 127 | 100HFM-I-D-70-30 | 70 | 30 | 1450 | 15 | 100×80 | 450 | |
| 128 | 100HFM-I-D-80-30 | 80 | 30 | 1450 | 18.5 | 100×80 | 450 | |
| 129 | 100HFM-I-DH-40-75 | 40 | 75 | 2900 | 30 | 100×80 | 450 | |
| 130 | 100HFM-I-DH-50-73 | 50 | 73 | 2900 | 30 | 100×80 | 450 | |
| 131 | 100HFM-I-DH-60-70 | 60 | 70 | 2900 | 37 | 100×80 | 450 | |
| 132 | 100HFM-I-DH-70-70 | 70 | 70 | 2900 | 37 | 100×80 | 450 | |
| 133 | 100HFM-I-DH-80-68 | 80 | 68 | 2900 | 45 | 100×80 | 450 | |
| 134 | 100HFM-I-M-80-35 | 80 | 35 | 1450 | 22 | 100×80 | 700 | |
| 135 | 100HFM-I-M-80-40 | 80 | 40 | 1450 | 30 | 100×80 | 700 | |
| 136 | 100HFM-I-M-60-70 | 60 | 70 | 1450 | 37 | 100×80 | 700 | |
| 137 | 100HFM-I-M-60-65 | 60 | 65 | 1450 | 37 | 100×80 | 700 | |
| 138 | 100HFM-I-M-50-70 | 50 | 70 | 1450 | 37 | 100×80 | 700 | |
| 139 | 100HFM-I-M-80-60 | 80 | 60 | 1450 | 37 | 100×80 | 700 | |
| 140 | 100HFM-I-M-80-50 | 80 | 50 | 1450 | 45 | 100×80 | 700 | |
| 141 | 100HFM-I-M-100-57 | 100 | 57 | 1450 | 45 | 100×80 | 700 | |
| 142 | 100HFM-I-M-80-65 | 80 | 65 | 1450 | 45 | 100×80 | 700 | |
| 143 | 100HFM-I-M-120-50 | 120 | 50 | 1450 | 45 | 100×80 | 700 | |
| 144 | 100HFM-I-M-100-65 | 100 | 65 | 1450 | 55 | 100×80 | 700 | |
| 145 | 100HFM-I-M-120-60 | 120 | 60 | 1450 | 55 | 100×80 | 700 | |
| 146 | 125HFM-I-100-35 | 100 | 35 | 2900 | 22 | 125×100 | 480 | |
| 147 | 125HFM-I-50-15 | 50 | 15 | 1450 | 5.5 | 125×100 | 380 | |
| 148 | 125HFM-I-50-17.5 | 50 | 17.5 | 1450 | 7.5 | 125×100 | 400 | |
| 149 | 125HFM-I-60-15 | 60 | 15 | 1450 | 7.5 | 125×100 | 400 | |
| 150 | 125HFM-I-60-17.5 | 60 | 17.5 | 1450 | 7.5 | 125×100 | 400 | |
| 151 | 125HFM-I-H2-100-40 | 100 | 40 | 2900 | 30 | 125×100 | 600 | |
| 152 | 125HFM-I-H2-120-35 | 120 | 35 | 2900 | 30 | 125×100 | 600 | |
| 153 | 125HFM-I-H2-120-40 | 120 | 40 | 2900 | 30 | 125×100 | 600 | |
| 154 | 125HFM-I-H2-100-50 | 100 | 50 | 2900 | 37 | 125×100 | 610 | |
| 155 | 125HFM-I-H2-100-60 | 100 | 60 | 2900 | 45 | 125×100 | 620 | |
| 156 | 125HFM-I-H2-120-50 | 120 | 50 | 2900 | 45 | 125×100 | 620 | |
| 157 | 125HFM-I-H2-120-60 | 120 | 60 | 2900 | 55 | 125×100 | 750 | |
| 158 | 125HFM-I-H2-100-60 | 100 | 60 | 2900 | 55 | 125×100 | 750 | |
| 159 | 125HFM-I-D-80-32 | 80 | 32 | 1450 | 18.5 | 125×100 | 480 | |
| 160 | 125HFM-I-D-90-30 | 90 | 30 | 1450 | 18.5 | 125×100 | 480 | |
| 161 | 125HFM-I-D-100-30 | 100 | 30 | 1450 | 22 | 125×100 | 480 | |
| 162 | 125HFM-I-D-120-27 | 120 | 27 | 1450 | 22 | 125×100 | 480 | |
| 163 | 125HFM-I-D-140-26 | 140 | 26 | 1450 | 22 | 125×100 | 480 | |
| 164 | 125HFM-I-DH-80-75 | 80 | 75 | 2900 | 45 | 125×100 | 480 | |
| 165 | 125HFM-I-DH-90-73 | 90 | 73 | 2900 | 55 | 125×100 | 480 | |
| 166 | 125HFM-I-DH-100-70 | 100 | 70 | 2900 | 55 | 125×100 | 480 | |
| 167 | 125HFM-I-DH-120-65 | 120 | 65 | 2900 | 75 | 125×100 | 480 | |
| 168 | 125HFM-I-DH-140-65 | 140 | 65 | 2900 | 75 | 125×100 | 480 | |
| 169 | 125HFM-I-M-80-15 | 80 | 15 | 980 | 11 | 125×100 | 800 | |
| 170 | 125HFM-I-M-100-40 | 100 | 40 | 1450 | 30 | 125×100 | 800 | |
| 171 | 125HFM-I-M-120-35 | 120 | 35 | 1450 | 30 | 125×100 | 800 | |
| 172 | 125HFM-I-M-140-25 | 140 | 25 | 1450 | 30 | 125×100 | 800 | |
| 173 | 125HFM-I-M-120-32 | 120 | 32 | 1450 | 30 | 125×100 | 800 | |
| 174 | 125HFM-I-M-140-28 | 140 | 28 | 1450 | 30 | 125×100 | 800 | |
| 175 | 125HFM-I-M-100-50 | 100 | 50 | 1450 | 37 | 125×100 | 800 | |
| 176 | 125HFM-I-M-120-40 | 120 | 40 | 1450 | 37 | 125×100 | 800 | |
| 177 | 125HFM-I-M-100-60 | 100 | 60 | 1450 | 45 | 125×100 | 800 | |
| 178 | 125HFM-I-M-120-50 | 120 | 50 | 1450 | 45 | 125×100 | 800 | |
| 179 | 125HFM-I-M-100-65 | 100 | 65 | 1450 | 55 | 125×100 | 800 | |
| 180 | 125HFM-I-M-120-60 | 120 | 60 | 1450 | 55 | 125×100 | 800 | |
| 181 | 125HFM-I-M-140-56 | 140 | 56 | 1450 | 55 | 125×100 | 800 | |
| 182 | 125HFM-I-M-150-56 | 150 | 56 | 1450 | 55 | 125×100 | 800 | |
| 183 | 125HFM-I-M-180-40 | 180 | 40 | 1450 | 55 | 125×100 | 800 | |
| 184 | 150HFM-I-148-11 | 148 | 11 | 980 | 15 | 150×125 | 950 | |
| 185 | 150HFM-I-101-18 | 101 | 18 | 980 | 15 | 150×125 | 950 | |
| 186 | 150HFM-I-80-11 | 80 | 11 | 980 | 11 | 150×125 | 950 | |
| 187 | 150HFM-I-120-40 | 120 | 40 | 1450 | 37 | 150×125 | 950 | |
| 188 | 150HFM-I-150-40 | 150 | 40 | 1450 | 45 | 150×125 | 950 | |
| 189 | 150HFM-I-200-32 | 200 | 32 | 1450 | 45 | 150×125 | 950 | |
| 190 | 150HFM-I-250-30 | 250 | 30 | 1450 | 45 | 150×125 | 950 | |
| 191 | 150HFM-I-300-25 | 300 | 25 | 1450 | 45 | 150×125 | 950 | |
| 192 | 150HFM-I-M-150-55 | 150 | 55 | 1450 | 55 | 150×125 | 1050 | |
| 193 | 150HFM-I-M-250-40 | 250 | 40 | 1450 | 55 | 150×125 | 1050 | |
| 194 | 200HFM-I-215-10 | 215 | 10 | 980 | 18.5 | 200×150 | 1100 | |
| 195 | 200HFM-I-210-14 | 210 | 14 | 980 | 18.5 | 200×150 | 1100 | |
| 196 | 200HFM-I-168-20 | 168 | 20 | 980 | 30 | 200×150 | 1100 | |
| 197 | 200HFM-I-320-24 | 320 | 24 | 1450 | 45 | 200×150 | 1100 | |
| 198 | 200HFM-I-350-20 | 350 | 20 | 1450 | 45 | 200×150 | 1100 | |
| 199 | 200HFM-I-400-18 | 400 | 18 | 1450 | 45 | 200×150 | 1100 | |
| 200 | 200HFM-I-500-12 | 500 | 12 | 1450 | 45 | 200×150 | 1100 | |
| 201 | 200HFM-I-320-32 | 320 | 32 | 1450 | 55 | 200×150 | 1100 | |
| 202 | 200HFM-I-350-28 | 350 | 28 | 1450 | 55 | 200×150 | 1100 | |
| 203 | 200HFM-I-400-25 | 400 | 25 | 1450 | 75 | 200×150 | 1100 | |
| 204 | 200HFM-I-250-45 | 250 | 45 | 1450 | 75 | 200×150 | 1100 | |
| 205 | 200HFM-I-300-38 | 300 | 38 | 1450 | 75 | 200×150 | 1100 | |
| 206 | 200HFM-I-350-34 | 350 | 34 | 1450 | 75 | 200×150 | 1100 | |
| 207 | 200HFM-I-M-300-55 | 300 | 55 | 1450 | 90 | 200×150 | 1250 | |
| 208 | 200HFM-I-M-250-50 | 250 | 50 | 1450 | 75 | 200×150 | 1250 |
5.2 HFM-II型双级泵的性能参数表
| 序号 | 型号 | 流量 (m3/h) | 扬程 (m) | 转速 (r/min) | 配备电机 (kw) | 进出口直径 (mm×mm) | 重量 (kg) | 图纸 |
| 1 | 50HFM-II-5-45 | 5 | 45 | 2900 | 2.2 | 50×40 | 240 | |
| 2 | 50HFM-II-5-50 | 5 | 50 | 2900 | 3 | 50×40 | 260 | |
| 3 | 50HFM-II-5-60 | 5 | 60 | 2900 | 4 | 50×40 | 270 | |
| 4 | 50HFM-II-10-45 | 10 | 45 | 2900 | 5.5 | 50×40 | 280 | |
| 5 | 50HFM-II-15-40 | 15 | 40 | 2900 | 5.5 | 50×40 | 280 | |
| 6 | 50HFM-II-10-50 | 10 | 50 | 2900 | 7.5 | 50×40 | 300 | |
| 7 | 50HFM-II-15-45 | 15 | 45 | 2900 | 7.5 | 50×40 | 300 | |
| 8 | 50HFM-II-10-60 | 10 | 60 | 2900 | 11 | 50×40 | 320 | |
| 9 | 50HFM-II-15-50 | 15 | 50 | 2900 | 11 | 50×40 | 320 | |
| 10 | 50HFM-II-20-40 | 20 | 40 | 2900 | 11 | 50×40 | 320 | |
| 11 | 50HFM-II-20-45 | 20 | 45 | 2900 | 11 | 50×40 | 320 | |
| 12 | 50HFM-II-20-50 | 20 | 50 | 2900 | 11 | 50×40 | 320 | |
| 13 | 65HFM-II-15-60 | 15 | 60 | 2900 | 11 | 65×50 | 460 | |
| 14 | 65HFM-II-10-60 | 10 | 60 | 2900 | 11 | 65×50 | 460 | |
| 15 | 65HFM-II-10-70 | 10 | 70 | 2900 | 11 | 65×50 | 460 | |
| 16 | 65HFM-II-10-80 | 10 | 80 | 2900 | 15 | 65×50 | 480 | |
| 17 | 65HFM-II-10-90 | 10 | 90 | 2900 | 15 | 65×50 | 480 | |
| 18 | 65HFM-II-15-70 | 15 | 70 | 2900 | 15 | 65×50 | 480 | |
| 19 | 65HFM-II-15-80 | 15 | 80 | 2900 | 15 | 65×50 | 480 | |
| 20 | 65HFM-II-20-60 | 20 | 60 | 2900 | 15 | 65×50 | 480 | |
| 21 | 65HFM-II-20-70 | 20 | 70 | 2900 | 15 | 65×50 | 480 | |
| 22 | 65HFM-II-15-90 | 15 | 90 | 2900 | 18.5 | 65×50 | 520 | |
| 23 | 65HFM-II-20-80 | 20 | 80 | 2900 | 18.5 | 65×50 | 520 | |
| 24 | 65HFM-II-30-60 | 30 | 60 | 2900 | 18.5 | 65×50 | 520 | |
| 25 | 65HFM-II-10-100 | 10 | 100 | 2900 | 22 | 65×50 | 550 | |
| 26 | 65HFM-II-15-100 | 15 | 100 | 2900 | 22 | 65×50 | 550 | |
| 27 | 65HFM-II-30-70 | 30 | 70 | 2900 | 22 | 65×50 | 550 | |
| 28 | 65HFM-II-30-80 | 30 | 80 | 2900 | 22 | 65×50 | 550 | |
| 29 | 65HFM-II-30-90 | 30 | 90 | 2900 | 30 | 65×50 | 580 | |
| 30 | 65HFM-II-30-100 | 30 | 100 | 2900 | 37 | 65×50 | 630 | |
| 31 | 80HFM-II-20-60 | 20 | 60 | 2900 | 15 | 80×65 | 490 | |
| 32 | 80HFM-II-20-70 | 20 | 70 | 2900 | 15 | 80×65 | 490 | |
| 33 | 80HFM-II-40-60 | 40 | 60 | 2900 | 18.5 | 80×65 | 530 | |
| 34 | 80HFM-II-20-80 | 20 | 80 | 2900 | 18.5 | 80×65 | 530 | |
| 35 | 80HFM-II-30-60 | 30 | 60 | 2900 | 18.5 | 80×65 | 530 | |
| 36 | 80HFM-II-40-70 | 40 | 70 | 2900 | 22 | 80×65 | 560 | |
| 37 | 80HFM-II-30-70 | 30 | 70 | 2900 | 22 | 80×65 | 560 | |
| 38 | 80HFM-II-30-80 | 30 | 80 | 2900 | 22 | 80×65 | 560 | |
| 39 | 80HFM-II-30-90 | 30 | 90 | 2900 | 30 | 80×65 | 580 | |
| 40 | 80HFM-II-40-80 | 40 | 80 | 2900 | 30 | 80×65 | 580 | |
| 41 | 80HFM-II-40-90 | 40 | 90 | 2900 | 30 | 80×65 | 580 | |
| 42 | 80HFM-II-30-100 | 30 | 100 | 2900 | 37 | 80×65 | 630 | |
| 43 | 80HFM-II-40-100 | 40 | 100 | 2900 | 37 | 80×65 | 630 | |
| 44 | 80HFM-II-M-40-100 | 40 | 100 | 2900 | 30 | 80×65 | 900 | |
| 45 | 80HFM-II-M-30-120 | 30 | 120 | 2900 | 30 | 80×65 | 900 | |
| 46 | 80HFM-II-M-30-70 | 30 | 70 | 1450 | 15 | 80×65 | 900 | |
| 47 | 80HFM-II-M-45-65 | 45 | 65 | 1450 | 18.5 | 80×65 | 900 | |
| 48 | 100HFM-II-40-60 | 40 | 60 | 2900 | 18.5 | 100×80 | 540 | |
| 49 | 100HFM-II-40-70 | 40 | 70 | 2900 | 22 | 100×80 | 570 | |
| 50 | 100HFM-II-50-60 | 50 | 60 | 2900 | 22 | 100×80 | 570 | |
| 51 | 100HFM-II-40-80 | 40 | 80 | 2900 | 30 | 100×80 | 590 | |
| 52 | 100HFM-II-50-70 | 50 | 70 | 2900 | 30 | 100×80 | 590 | |
| 53 | 100HFM-II-50-80 | 50 | 80 | 2900 | 30 | 100×80 | 590 | |
| 54 | 100HFM-II-60-55 | 60 | 55 | 2900 | 30 | 100×80 | 590 | |
| 55 | 100HFM-II-60-60 | 60 | 60 | 2900 | 30 | 100×80 | 590 | |
| 56 | 100HFM-II-70-50 | 70 | 50 | 2900 | 30 | 100×80 | 590 | |
| 57 | 100HFM-II-50-90 | 50 | 90 | 2900 | 37 | 100×80 | 680 | |
| 58 | 100HFM-II-60-70 | 60 | 70 | 2900 | 37 | 100×80 | 680 | |
| 59 | 100HFM-II-60-80 | 60 | 80 | 2900 | 37 | 100×80 | 680 | |
| 60 | 100HFM-II-70-60 | 70 | 60 | 2900 | 37 | 100×80 | 680 | |
| 61 | 100HFM-II-70-70 | 70 | 70 | 2900 | 37 | 100×80 | 680 | |
| 62 | 100HFM-II-80-50 | 80 | 50 | 2900 | 37 | 100×80 | 680 | |
| 63 | 100HFM-II-80-60 | 80 | 60 | 2900 | 37 | 100×80 | 680 | |
| 64 | 100HFM-II-80-70 | 80 | 70 | 2900 | 45 | 100×80 | 710 | |
| 65 | 100HFM-II-60-90 | 60 | 90 | 2900 | 45 | 100×80 | 710 | |
| 66 | 100HFM-II-50-100 | 50 | 100 | 2900 | 45 | 100×80 | 710 | |
| 67 | 100HFM-II-70-80 | 70 | 80 | 2900 | 45 | 100×80 | 710 | |
| 68 | 100HFM-II-70-90 | 70 | 90 | 2900 | 55 | 100×80 | 800 | |
| 69 | 100HFM-II-80-80 | 80 | 80 | 2900 | 55 | 100×80 | 800 | |
| 70 | 100HFM-II-80-90 | 80 | 90 | 2900 | 55 | 100×80 | 800 | |
| 71 | 100HFM-II-M-80-100 | 80 | 100 | 2900 | 55 | 100×80 | 1000 | |
| 72 | 100HFM-II-M-60-120 | 60 | 120 | 2900 | 45 | 100×80 | 1000 | |
| 73 | 100HFM-II-M-80-60 | 80 | 60 | 1450 | 30 | 100×80 | 1000 | |
| 74 | 100HFM-II-M-60-70 | 60 | 70 | 1450 | 30 | 100×80 | 1000 | |
| 75 | 125HFM-II-80-50 | 80 | 50 | 2900 | 37 | 125×100 | 730 | |
| 76 | 125HFM-II-80-60 | 80 | 60 | 2900 | 37 | 125×100 | 730 | |
| 77 | 125HFM-II-35-110 | 35 | 110 | 2900 | 45 | 125×100 | 760 | |
| 78 | 125HFM-II-80-70 | 80 | 70 | 2900 | 45 | 125×100 | 760 | |
| 79 | 125HFM-II-80-80 | 80 | 80 | 2900 | 55 | 125×100 | 820 | |
| 80 | 125HFM-II-80-90 | 80 | 90 | 2900 | 55 | 125×100 | 820 | |
| 81 | 125HFM-II-70-100 | 70 | 100 | 2900 | 55 | 125×100 | 820 | |
| 82 | 125HFM-II-100-80 | 100 | 80 | 2900 | 55 | 125×100 | 820 | |
| 83 | 125HFM-II-120-80 | 120 | 80 | 2900 | 55 | 125×100 | 600 | |
| 84 | 125HFM-II-100-100 | 100 | 100 | 2900 | 75 | 125×100 | 600 | |
| 85 | 150HFM-II-200-6.5 | 200 | 6.5 | 980 | 11 | 150×125 | 900 | |
| 86 | 150HFM-II-150-80 | 150 | 80 | 1450 | 75 | 150×125 | 1100 |
注：性能参数表中的H、H2为高扬程泵，但H2与H相比较轴座、主轴尺寸不同；D为低转速低扬程泵；DH为低转速改高转速高扬程泵；
M为慢转速泵；客户在购买备件时，务请标清型号。
表中配备电机功率是在密度γ=1时的参考值，具体电机功率的选择根据实际的物料比重而定，请与我们联系咨询。
六. 泵的外形图与安装尺寸表

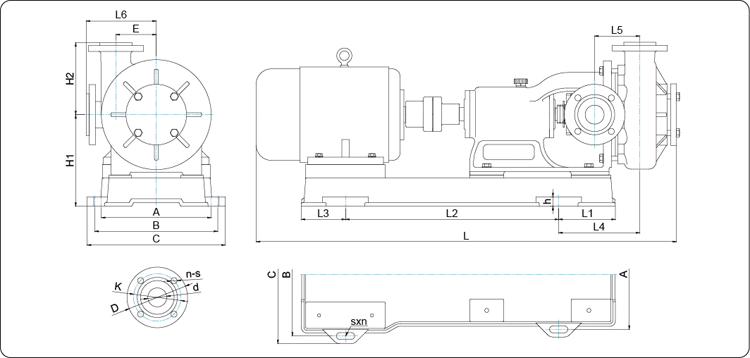

6.1 HFM-I型单级泵的外形图与安装尺寸表
| 泵性能参数序号 | 型号 | 电机功率 | A | B | C | E | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | h | sxn | 图纸 |
| 1、2 | 50HFM-I | 1.5～2.2KW-2 | 290 | 290 | 330 | 106.5 | 242 | 190 | 1015 | 150 | 500 | 117 | 215 | 119 | 185 | 25 | 18×4 | |
| 3～5 | 50HFM-I | 3KW-2 | 290 | 290 | 330 | 106.5 | 242 | 190 | 1045 | 150 | 530 | 125 | 215 | 119 | 185 | 25 | 18×4 | |
| 6～9 | 50HFM-I | 4KW-2 | 290 | 290 | 330 | 106.5 | 242 | 190 | 1065 | 150 | 530 | 126 | 215 | 119 | 185 | 25 | 18×4 | |
| 10～12 | 50HFM-I | 5.5KW-2 | 290 | 325 | 365 | 106.5 | 242 | 190 | 1120 | 150 | 563 | 117 | 215 | 119 | 185 | 25 | 18×4 | |
| 13～16 | 50HFM-I | 7.5KW-2 | 290 | 325 | 365 | 106.5 | 242 | 190 | 1120 | 150 | 563 | 117 | 215 | 119 | 185 | 25 | 18×4 | |
| 17、18 | 50HFM-I | 0.75KW-4 | 290 | 290 | 330 | 106.5 | 242 | 190 | 975 | 150 | 500 | 117 | 215 | 119 | 185 | 25 | 18×4 | |
| 19 | 50HFM-I | 1.1KW-4 | 290 | 290 | 330 | 106.5 | 242 | 190 | 1015 | 150 | 500 | 117 | 215 | 119 | 185 | 25 | 18×4 | |
| 20、21 | 50HFM-I-H | 7.5KW-2 | 290 | 320 | 365 | 136.5 | 242 | 220 | 1150 | 150 | 500 | 117 | 245 | 139 | 185 | 25 | 18×4 | |
| 22～26 | 65HFM-I | 7.5KW-2 | 335 | 355 | 405 | 125 | 280 | 228 | 1450 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 27、28 | 65HFM-I | 11KW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 29 | 65HFM-I | 15KW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 30、31 | 65HFM-I-H | 1.1KW-4 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 32 | 65HFM-I-H | 11KW-2 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 33～36 | 65HFM-I-H | 15KW-2 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 37、38 | 65HFM-I-H | 2.2KW-4 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 39 | 65HFM-I-H | 18.5KW-2 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 40 | 65HFM-I-H | 22KW-2 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 41、42 | 65HFM-I-H | 3KW-4 | 335 | 425 | 475 | 125 | 280 | 230 | 1200 | 190 | 630 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 43、44 | 65HFM-I-D | 5.5KW-4 | 335 | 355 | 405 | 195 | 280 | 255 | 1460 | 190 | 730 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 45、46 | 65HFM-I-D | 7.5KW-4 | 335 | 355 | 405 | 195 | 280 | 255 | 1500 | 190 | 730 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 47、48 | 65HFM-I-DH | 15KW-2 | 335 | 355 | 405 | 195 | 280 | 255 | 1460 | 190 | 730 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 49 | 65HFM-I-DH | 18.5KW-2 | 335 | 425 | 475 | 195 | 280 | 255 | 1460 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 50 | 65HFM-I-DH | 22KW-2 | 335 | 425 | 475 | 195 | 280 | 255 | 1490 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 51 | 80HFM-I | 7.5KW-2 | 335 | 355 | 405 | 125 | 280 | 228 | 1450 | 190 | 730 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 52～54 | 80HFM-I | 11KW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 55～59 | 80HFM-I | 15KW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 60～62 | 80HFM-I | 18.5KW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 63 | 80HFM-I | 22KW-2 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 64、65 | 80HFM-I | 3KW-4 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 630 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 66 | 80HFM-I | 4KW-4 | 335 | 425 | 475 | 125 | 280 | 228 | 1450 | 190 | 630 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 67 | 80HFM-I-H | 18.5KW-2 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 68～70 | 80HFM-I-H | 22KW-2 | 335 | 425 | 475 | 125 | 280 | 230 | 1450 | 190 | 830 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 71 | 80HFM-I-H | 2.2KW-4 | 335 | 425 | 475 | 125 | 280 | 230 | 1200 | 190 | 630 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 72、73 | 80HFM-I-H | 3KW-4 | 335 | 425 | 475 | 125 | 280 | 230 | 1200 | 190 | 630 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 74 | 80HFM-I-H | 4KW-4 | 335 | 425 | 475 | 125 | 280 | 230 | 1200 | 190 | 630 | 180 | 250 | 150 | 235 | 35 | 20×4 | |
| 75～77 | 80HFM-I-H2 | 30KW-2 | 335 | 470 | 520 | 125 | 300 | 230 | 1550 | 190 | 860 | 200 | 250 | 150 | 235 | 35 | 20×4 | |
| 78 | 80HFM-I-D | 7.5KW-4 | 335 | 355 | 405 | 205 | 280 | 265 | 1480 | 190 | 730 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 79～81 | 80HFM-I-D | 11KW-4 | 335 | 425 | 475 | 205 | 280 | 265 | 1555 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 82～85 | 80HFM-I-DH | 30～37KW-2 | 335 | 470 | 520 | 205 | 280 | 265 | 1500 | 190 | 860 | 200 | 340 | 265 | 245 | 35 | 20×4 | |
| 86、87 | 80HFM-I-M | 18.5KW-4 | 620 | 520 | 690 | 230 | 440 | 385 | 1900 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 88、89 | 80HFM-I-M | 22KW-4 | 620 | 520 | 690 | 230 | 440 | 385 | 1945 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 90～92 | 80HFM-I-M | 30KW-4 | 620 | 620 | 690 | 230 | 440 | 385 | 1990 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 93、94 | 100HFM-I | 15KW-2 | 335 | 425 | 475 | 130 | 280 | 225 | 1460 | 190 | 830 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 95～97 | 100HFM-I | 18.5KW-2 | 335 | 425 | 475 | 130 | 280 | 225 | 1505 | 190 | 830 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 98～102 | 100HFM-I | 22KW-2 | 335 | 425 | 475 | 130 | 280 | 225 | 1525 | 190 | 830 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 103 | 100HFM-I | 3KW-4 | 335 | 425 | 475 | 130 | 280 | 225 | 1325 | 190 | 660 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 104 | 100HFM-I | 4KW-4 | 335 | 425 | 475 | 130 | 280 | 225 | 1325 | 190 | 660 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 105 | 100HFM-I | 5.5KW-4 | 335 | 425 | 475 | 130 | 280 | 225 | 1325 | 190 | 660 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 106 | 100HFM-I | 7.5KW-4 | 335 | 425 | 475 | 130 | 280 | 225 | 1325 | 190 | 660 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 107、108 | 100HFM-I-H | 4KW-4 | 335 | 425 | 475 | 130 | 280 | 235 | 1325 | 190 | 660 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 109～114 | 100HFM-I-H2 | 30KW-2 | 335 | 470 | 520 | 130 | 300 | 235 | 1525 | 190 | 860 | 200 | 250 | 150 | 225 | 35 | 20×4 | |
| 115、116 | 100HFM-I-H2 | 5.5KW-4 | 335 | 425 | 475 | 130 | 280 | 235 | 1325 | 190 | 830 | 180 | 250 | 150 | 225 | 35 | 20×4 | |
| 117～119 | 100HFM-I-H2 | 37KW-2 | 335 | 470 | 520 | 130 | 300 | 235 | 1570 | 190 | 860 | 200 | 250 | 150 | 225 | 35 | 20×4 | |
| 120～122 | 100HFM-I-H2 | 45KW-2 | 335 | 520 | 570 | 130 | 325 | 235 | 1665 | 190 | 860 | 265 | 250 | 150 | 225 | 35 | 20×4 | |
| 123 | 100HFM-I-H2 | 55KW-2 | 510 | 660 | 745 | 130 | 350 | 235 | 1625 | 245 | 1000 | 245 | 250 | 150 | 225 | 35 | 20×4 | |
| 124 | 100HFM-I-D | 11KW-4 | 335 | 425 | 475 | 200 | 280 | 270 | 1555 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 125～127 | 100HFM-I-D | 15KW-4 | 335 | 425 | 475 | 200 | 280 | 270 | 1610 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 128 | 100HFM-I-D | 18.5KW-4 | 335 | 425 | 475 | 200 | 280 | 270 | 1610 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 129～132 | 100HFM-I-DH | 30～37KW-2 | 335 | 470 | 520 | 200 | 280 | 270 | 1555 | 190 | 860 | 200 | 340 | 265 | 245 | 35 | 20×4 | |
| 133 | 100HFM-I-DH | 45KW-2 | 335 | 520 | 570 | 200 | 280 | 270 | 1610 | 190 | 860 | 265 | 340 | 265 | 245 | 35 | 20×4 | |
| 134 | 100HFM-I-M | 22KW-4 | 620 | 520 | 690 | 240 | 440 | 385 | 1900 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 135 | 100HFM-I-M | 30KW-4 | 620 | 520 | 690 | 240 | 440 | 385 | 1945 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 136～139 | 100HFM-I-M | 37KW-4 | 620 | 620 | 690 | 240 | 440 | 385 | 1990 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 140～143 | 100HFM-I-M | 45KW-4 | 620 | 620 | 690 | 240 | 440 | 385 | 2020 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 144、145 | 100HFM-I-M | 55KW-4 | 620 | 620 | 690 | 240 | 440 | 385 | 2085 | 300 | 1070 | 330 | 390 | 225 | 320 | 45 | 30×4 | |
| 146 | 125HFM-I | 22KW-2 | 335 | 425 | 475 | 130 | 370 | 225 | 1630 | 190 | 830 | 180 | 340 | 165 | 225 | 35 | 20×4 | |
| 147 | 125HFM-I | 5.5KW-4 | 335 | 355 | 405 | 130 | 370 | 225 | 1430 | 190 | 730 | 180 | 340 | 165 | 225 | 35 | 20×4 | |
| 148～150 | 125HFM-I | 7.5KW-4 | 335 | 355 | 405 | 130 | 370 | 225 | 1430 | 190 | 730 | 180 | 340 | 165 | 225 | 35 | 20×4 | |
| 151～153 | 125HFM-I-H2 | 30KW-2 | 335 | 472 | 522 | 130 | 370 | 235 | 1430 | 190 | 860 | 200 | 340 | 165 | 225 | 35 | 20×4 | |
| 154 | 125HFM-I-H2 | 37KW-2 | 335 | 472 | 522 | 130 | 370 | 235 | 1705 | 190 | 860 | 200 | 340 | 165 | 225 | 35 | 20×4 | |
| 155、156 | 125HFM-I-H2 | 45KW-2 | 335 | 520 | 570 | 130 | 370 | 235 | 1900 | 190 | 860 | 265 | 360 | 165 | 225 | 35 | 20×4 | |
| 157、158 | 125HFM-I-H2 | 55KW-2 | 510 | 660 | 745 | 130 | 370 | 235 | 1900 | 245 | 1000 | 245 | 360 | 165 | 225 | 35 | 20×4 | |
| 159、160 | 125HFM-I-D | 18.5KW-4 | 335 | 425 | 475 | 195 | 280 | 275 | 1625 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 161～163 | 125HFM-I-D | 22KW-4 | 335 | 425 | 475 | 195 | 280 | 275 | 1665 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 164 | 125HFM-I-DH | 45KW-2 | 335 | 425 | 475 | 195 | 280 | 275 | 1600 | 190 | 830 | 180 | 340 | 265 | 245 | 35 | 20×4 | |
| 165、166 | 125HFM-I-DH | 55KW-2 | 510 | 660 | 745 | 195 | 390 | 275 | 1820 | 245 | 1000 | 245 | 390 | 265 | 245 | 35 | 20×4 | |
| 167、168 | 125HFM-I-DH | 75KW-2 | 490 | 490 | 550 | 195 | 490 | 275 | 1895 | 260 | 1000 | 260 | 415 | 265 | 245 | 35 | 20×4 | |
| 169 | 125HFM-I-M | 11KW-6 | 620 | 520 | 690 | 250 | 440 | 385 | 1800 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 170～174 | 125HFM-I-M | 30KW-4 | 620 | 520 | 690 | 250 | 440 | 385 | 1945 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 175、176 | 125HFM-I-M | 37KW-4 | 620 | 620 | 690 | 250 | 440 | 385 | 1990 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 177、178 | 125HFM-I-M | 45KW-4 | 620 | 620 | 690 | 250 | 440 | 385 | 2020 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 179～183 | 125HFM-I-M | 55KW-4 | 620 | 620 | 690 | 250 | 440 | 385 | 2085 | 300 | 1070 | 330 | 390 | 225 | 320 | 45 | 30×4 | |
| 184、185 | 150HFM-I | 15KW-6 | 620 | 520 | 690 | 217.5 | 440 | 345 | 1700 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 186 | 150HFM-I | 11KW-6 | 620 | 520 | 690 | 217.5 | 440 | 345 | 1700 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 187 | 150HFM-I | 37KW-4 | 620 | 620 | 690 | 217.5 | 440 | 345 | 1990 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 188～191 | 150HFM-I | 45KW-4 | 620 | 620 | 690 | 217.5 | 440 | 345 | 2020 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 30×4 | |
| 192、193 | 150HFM-I-M | 55KW-4 | 620 | 620 | 690 | 205 | 440 | 345 | 2100 | 300 | 1070 | 330 | 390 | 225 | 320 | 45 | 30×4 | |
| 194、195 | 200HFM-I | 18.5KW-6 | 620 | 520 | 690 | 205 | 440 | 345 | 1965 | 300 | 1000 | 270 | 390 | 225 | 320 | 45 | 35×4 | |
| 196 | 200HFM-I | 30KW-6 | 620 | 620 | 690 | 205 | 440 | 345 | 2035 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 35×4 | |
| 197～200 | 200HFM-I | 45KW-4 | 620 | 620 | 690 | 205 | 440 | 345 | 2105 | 300 | 1070 | 270 | 390 | 225 | 320 | 45 | 35×4 | |
| 201、202 | 200HFM-I | 55KW-4 | 620 | 620 | 690 | 205 | 440 | 345 | 2100 | 300 | 1070 | 330 | 390 | 225 | 320 | 45 | 35×4 | |
| 203～206 | 200HFM-I | 75KW-4 | 560 | 560 | 630 | 205 | 561 | 345 | 2200 | 300 | 1200 | 300 | 410 | 225 | 320 | 45 | 35×4 | |
| 207 | 200HFM-I-M | 90KW-4 | 650 | 650 | 680 | 250 | 600 | 400 | 2400 | 350 | 1300 | 350 | 460 | 280 | 380 | 45 | 35×4 | |
| 208 | 200HFM-I-M | 75KW-4 | 650 | 650 | 680 | 250 | 600 | 400 | 2500 | 350 | 1300 | 350 | 460 | 280 | 380 | 45 | 35×4 |

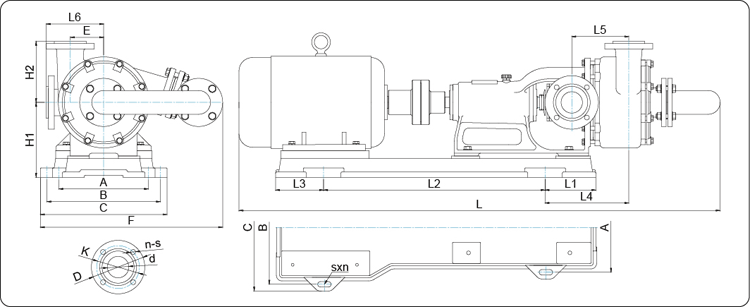

6.2 HFM-II型双级泵的外形图与安装尺寸表
| 泵性能参数序号 | 型号 | 电机功率 | A | B | C | E | F | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | h | sxn | 图纸 |
| 1 | 50HFM-II | 2.2KW-2 | 290 | 290 | 330 | 106.5 | 546 | 242 | 190 | 1285 | 150 | 500 | 117 | 267 | 171.5 | 185 | 25 | 18×4 | |
| 2 | 50HFM-II | 3KW-2 | 290 | 290 | 330 | 106.5 | 546 | 242 | 190 | 1315 | 150 | 530 | 126 | 267 | 171.5 | 185 | 25 | 18×4 | |
| 3 | 50HFM-II | 4KW-2 | 290 | 290 | 330 | 106.5 | 546 | 242 | 190 | 1335 | 150 | 530 | 126 | 267 | 171.5 | 185 | 25 | 18×4 | |
| 4～7 | 50HFM-II | 5.5～7.5KW-2 | 290 | 325 | 365 | 106.5 | 564 | 242 | 190 | 1390 | 150 | 563 | 117 | 267 | 171.5 | 185 | 25 | 18×4 | |
| 8～12 | 50HFM-II | 11KW-2 | 290 | 370 | 410 | 106.5 | 586 | 242 | 190 | 1532 | 150 | 620 | 180 | 267 | 171.5 | 185 | 25 | 18×4 | |
| 13～15 | 65HFM-II | 11KW-2 | 335 | 425 | 475 | 125 | 685 | 280 | 218 | 1740 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 16～21 | 65HFM-II | 15KW-2 | 335 | 425 | 475 | 125 | 685 | 280 | 218 | 1740 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 22～24 | 65HFM-II | 18.5KW-2 | 335 | 425 | 475 | 125 | 685 | 280 | 218 | 1785 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 25～28 | 65HFM-II | 22KW-2 | 335 | 425 | 475 | 125 | 685 | 280 | 218 | 1805 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 29 | 65HFM-II | 30KW-2 | 335 | 470 | 520 | 125 | 706 | 300 | 218 | 1879 | 190 | 860 | 200 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 30 | 65HFM-II | 37KW-2 | 335 | 470 | 520 | 125 | 706 | 300 | 218 | 1879 | 190 | 860 | 200 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 31、32 | 80HFM-II | 15KW-2 | 335 | 425 | 475 | 125 | 760 | 280 | 228 | 1805 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 33～35 | 80HFM-II | 18.5KW-2 | 335 | 425 | 475 | 125 | 760 | 280 | 228 | 1805 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 36～38 | 80HFM-II | 22KW-2 | 335 | 425 | 475 | 125 | 760 | 280 | 228 | 1805 | 190 | 830 | 180 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 39～41 | 80HFM-II | 30KW-2 | 335 | 470 | 520 | 125 | 760 | 300 | 228 | 1879 | 190 | 860 | 200 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 42、43 | 80HFM-II | 37KW-2 | 335 | 470 | 520 | 125 | 760 | 300 | 228 | 1879 | 190 | 860 | 200 | 313.5 | 213.5 | 235 | 35 | 20×4 | |
| 44、45 | 80HFM-II-M | 30KW-2 | 620 | 520 | 690 | 230 | 850 | 440 | 385 | 2100 | 300 | 1000 | 270 | 390 | 225 | 320 | 35 | 20×4 | |
| 46 | 80HFM-II-M | 15KW-4 | 620 | 520 | 690 | 230 | 850 | 440 | 385 | 2300 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 20×4 | |
| 47 | 80HFM-II-M | 18.5KW-4 | 620 | 520 | 690 | 230 | 850 | 440 | 385 | 2400 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 20×4 | |
| 48 | 100HFM-II | 18.5KW-2 | 335 | 425 | 475 | 125 | 760 | 280 | 228 | 1810 | 190 | 830 | 180 | 325 | 225 | 235 | 35 | 20×4 | |
| 49、50 | 100HFM-II | 22KW-2 | 335 | 425 | 475 | 125 | 760 | 280 | 228 | 1972 | 190 | 830 | 180 | 325 | 225 | 235 | 35 | 20×4 | |
| 51～56 | 100HFM-II | 30KW-2 | 335 | 470 | 520 | 125 | 760 | 300 | 228 | 2080 | 190 | 860 | 200 | 325 | 225 | 235 | 35 | 20×4 | |
| 57～63 | 100HFM-II | 37KW-2 | 335 | 470 | 520 | 125 | 760 | 300 | 228 | 2080 | 190 | 860 | 200 | 325 | 225 | 235 | 35 | 20×4 | |
| 64～67 | 100HFM-II | 45KW-2 | 335 | 520 | 570 | 125 | 760 | 325 | 228 | 2120 | 190 | 860 | 200 | 325 | 225 | 235 | 35 | 20×4 | |
| 68～70 | 100HFM-II | 55KW-2 | 510 | 660 | 745 | 125 | 835 | 390 | 228 | 2235 | 245 | 1000 | 245 | 295 | 225 | 235 | 35 | 30×4 | |
| 71 | 100HFM-II-M | 55KW-2 | 620 | 520 | 690 | 240 | 900 | 440 | 385 | 2150 | 300 | 1000 | 270 | 390 | 225 | 320 | 35 | 30×4 | |
| 72 | 100HFM-II-M | 45KW-2 | 620 | 520 | 690 | 240 | 900 | 440 | 385 | 2250 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 30×4 | |
| 73、74 | 100HFM-II-M | 30KW-4 | 620 | 520 | 690 | 240 | 900 | 440 | 385 | 2350 | 300 | 1070 | 270 | 390 | 225 | 320 | 35 | 30×4 | |
| 75、76 | 125HFM-II | 37KW-2 | 335 | 472 | 522 | 130 | 790 | 370 | 225 | 2080 | 190 | 860 | 200 | 415 | 240 | 225 | 35 | 20×4 | |
| 77、78 | 125HFM-II | 45KW-2 | 335 | 520 | 570 | 130 | 810 | 370 | 225 | 2120 | 190 | 860 | 265 | 415 | 240 | 225 | 35 | 20×4 | |
| 79～82 | 125HFM-II | 55KW-2 | 510 | 660 | 745 | 130 | 835 | 370 | 225 | 2235 | 245 | 1000 | 245 | 415 | 240 | 225 | 35 | 20×4 | |
| 83 | 125HFM-II | 55KW-2 | 450 | 600 | 670 | 145 | 800 | 350 | 268 | 2160 | 250 | 1150 | 265 | 535 | 357 | 172 | 35 | 30×4 | |
| 84 | 125HFM-II | 75KW-2 | 450 | 660 | 730 | 145 | 800 | 350 | 268 | 2235 | 250 | 1150 | 335 | 535 | 357 | 172 | 35 | 30×4 | |
| 85 | 150HFM-II | 11KW-6 | 620 | 520 | 690 | 217.5 | 950 | 440 | 345 | 2375 | 300 | 1000 | 270 | 490 | 325 | 320 | 45 | 30×4 | |
| 86 | 150HFM-II | 75KW-4 | 560 | 560 | 630 | 217.5 | 950 | 561 | 345 | 2595 | 300 | 1200 | 300 | 490 | 325 | 320 | 45 | 30×4 |
6.3 法兰连接尺寸表
| d | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 | 505 |
| K | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 |
| n-s | 4-Φ14 | 4-Φ18 | 8-Φ18 | 8-Φ22 | 12-Φ22 | 16-Φ22 | |||||||
注：本公司所有系列泵所配进口法兰的公称压力均为1.0Mpa。标准代号为：法兰D-10 GB9116-88，D为公称直径。
七. 泵的安装注意事项及安装示意图
7.1 安装注意事项
7.1.1 泵的进出口依次安装阀门及橡胶抗震节（管道补偿器）以方便检修。
7.1.2 在泵的安装顺序上，要先连接进出口管路镙栓，再紧固定脚螺栓，以防连接管路时对泵产生拉伸性应力，损坏泵机。
7.1.3 出口管路距离长(高)的岗位及HFM-II型泵，应在出口处安装止回阀，以防停车时出口高压水锤对泵产生破坏力。
7.1.4 泵的进出口管路的配置：为减少管道流阻、提高管道的输送效率，泵的配管应大于泵进出口一个等级。
7.1.5 泵的进出口管路应设重力支撑系统，泵不能承受管道重量。

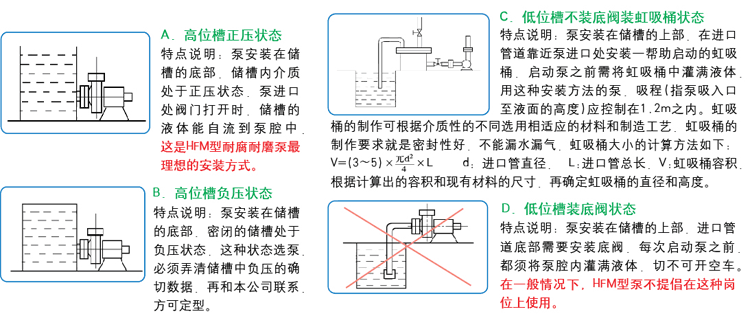

7.2 槽位安装示意及注意事项
八. 启动、运行、维护与拆装程序说明
8.1 启动、运行及维护
8.1.1 运行前的检查
试运行前应先用手盘动联轴器或轴，检查转向是否正确，运转是否灵活，如盘不动或有异常声音，应及时检查，检查时先从外部用手检查联轴器是否水平，从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些，太少应加上一些),边检查边盘动，如果问题依然存在，就要拆泵检查(拆泵时请参照本说明书上的结构简图和拆装程序)，清理异物，并和本公司联系协商解决方法。同时检查外冷却系统有无加冷却水或加注（存）冷却油。
8.1.2 开车步骤
a.将泵内灌满液体
b.及时打开进口阀门(如进口阀门为单向止回阀，就不需要人工操作)
c.接通电源
d.再打开出口阀门
8.1.3 运行
运行中如有异常声音，或有电机发热等不正常情况出现时，也应停机检查，检查方法和步骤同8.1.1.
8.1.4 停机
a.先关闭出口处阀门
b.切断电源，并及时关闭进口处阀门；(如进口阀门为单向止回阀，就不需要人工操作)。
8.1.5 维护
a.轴承座中应定期更换润滑油（CD40#柴机油），一般以运行6个月为更换周期。加注润滑油的油位以到油镜中心线为好（见下图）。油位太低起不到润滑作用，太高轴功率消耗负荷增加。
b.寒冷季节，停泵后若有结冰现象，应先接通密封处冷却水，必要时可加热水进去解冻，之后用手盘动联轴器，直到运转灵活，再按照启动步骤开车。
c.有冷却水装置的泵，开车前应先接通冷却水，泵正常运行时，可继续接通，若条件不允许也可停掉，冷却水的压力控制在0.05MPa以下，自来水即可；
d.泵在关闭出口阀门时的运行称为闭压运行状态，全塑泵或衬塑泵的闭压运行时间应尽可能减短，常温介质以不超过5分种为限，高温介质最好不要超过2分种；
e.泵不能承受进出口管道的重量，进口管路越短越好，泵出口到阀门处的垂直高度应尽可能短；
f.保持电机上没有水迹，防止电机受潮。
8.2 拆装程序
8.2.1 HFM-I型单级泵的拆装顺序(参照结构简图)
a.松开轴承座17和泵壳9间的连接镙栓，卸下泵壳9；
b.旋下锁紧螺母2及防转螺母5，卸下锁紧螺母L垫7、华司6、叶轮8及叶轮垫10；
c.松开密封盒压盖24与吸入口三通16的连接螺栓，从轴承座17上取下后泵盖13及吸入口三通16；
d.依此取下叶轮顶圈11、前轴套15、前轴套垫18、减压副叶轮19、减压副叶轮垫20、密封盒垫21、密封盒22、K形密封圈23、密封盒压盖24、后轴套一25、后轴套垫一26、后轴套二27、后轴套垫二28、挡酸片29；
e.松开前后轴承侧盖31、40的连接螺栓，即可拆下主轴35与其它配件。
8.2.2 HFM-II型双级泵的拆装顺序(参照结构简图)
a.拆下泵壳7一级出口与前泵盖1的联管，松开前泵盖1与泵壳的连接螺栓，卸下前泵盖1；
b.旋下锁紧螺母2及防转螺母4，卸下锁紧螺母L垫6、华司5、二级叶轮8、二级叶轮垫9；
c.松开泵壳7与轴承座20间的连接螺栓，卸下泵壳7；
d.拆下一级叶轮10、一级叶轮垫12；
e.松开密封盒压盖25与吸入口三通17的连接螺栓，从轴承座上取下后泵盖15及吸入口三通17；
f.依此取下叶轮顶圈11、前轴套16、前轴套垫18、减压副叶轮19、减压副叶轮垫21、密封盒垫24、密封盒22、K形密封圈23、密封盒压盖25、后轴套一26、后轴套垫一27、后轴套二28、后轴套垫二30、挡酸片29；
g.松开前后轴承侧盖32、41的连接螺栓，即可拆下主轴36与其它配件。
8.2.3 安装顺序与拆卸顺序相反，需要注意的是：
a.注意装上各部件之间的垫床，不可遗漏；
b.重新安装后，请执行8.1.1 运行前的检查；
c.将叶轮拼帽拼紧后，检查一下叶轮与泵壳之间的间隙，此间隙要求在2mm左右。
d.安装好泵盖后，检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右，高温介质用泵，此间隙要求在3mm左右。
e.叶轮与泵壳之间的间隙达不到要求的，可通过增减叶轮与轴套之间的垫片来进行调整。
f.泵盖与叶轮之间的间隙达不到要求的，可通过增减泵壳与泵盖之间的垫片来进行调整。
九. 主要故障原因分析及排除
| 故障 | 原因 | 解决方法 |
| 一、噪音大 | ①、泵轴器不同轴。 ②、联轴器六角弹性块磨损。 ③、进口管路太小，或进口阀门未先打开。 ④、出口阀门开启太大。 ⑤、底脚镙栓松动面底板不平整。 ⑥、轴承损坏引起。 ⑦、泵腔内有杂物或叶轮变形。 | 排除以上原因即可。 |
| 二、流量不足或压力下降 | ①、进出口管路堵塞。 ②、吸入口管路过长、过细。 ③、泵吸入口有塑料纸等杂物。 ④、料的浓度过高。 ⑤、叶轮或泵盖磨损．容积效率降低。 ⑥、电机缺相。 ⑦、电机反转或转速有误。 ⑧、吸程太高。 ⑨、吸入口管路内漏气。 | 查清以上原因，逐个排除。 |
| 三、密封停车的泄露 | ①、密封圈磨损。 ②、密封卷和轴套同轴度未调整到位。 ③、轴套开裂。 ④、泵壳、泵盖和轴座之间连接时不平行，影响了 密封件心同轴度。 | 查清原因，逐个调整。 |
| 四、电机发热 | ①、负载过大。 ②、电机轴承问题。 ③、泵主电联轴器间隙太小。 | ①、调整电机功率。 ②、关小泵出口阀门。 ③、更换轴承。 ④、调整主电联轴器间隙。 |
| 五、轴座发热 | ①、轴承走外圈。 ②、轴承按装不平整。 ③、轴座前后二孔不同轴。 ④、轴承座侧盖太紧不平衡。 ⑤、轴承质量问题。 | 查清原因，逐个调整。 |
| 六、联轴器旋转不灵活 | ①、轴承损坏。 ②、泵腔内叶轮和泵壳(盖)间隙小卡住了。 ③、泵腔内有泥砂泥浆阻碍叶轮转动。 ④、主电联轴器间隙太小。 | 查清原因，逐个调整。 |
电子说明书下载
HFM系列耐腐耐磨泵
安装指导视频
HFM-II型耐腐耐磨泵(带减压副叶轮)安装指导视频
HFM-II型耐腐耐磨泵(带冷却水)安装指导视频
HFM-I型耐腐耐磨泵(带减压副叶轮)安装指导视频
HFM-I型耐腐耐磨泵(带冷却水)安装指导视频
HFM系列后吸式泵轴承座安装指导视频
产品荣誉
无锡市科学技术进步奖三等奖：HFM高效耐腐耐磨压滤泵
宜兴市科学技术进步奖三等奖：HFM高效耐腐耐磨压滤泵
国家重点新产品证书：HFM高效耐腐耐磨压滤泵
专利知识产权
一种微晶玻璃离心泵叶轮传动结构（ZL201220540338.2）
双级后吸泵泵壳(ZL201230317765.X)
后吸泵叶轮(ZL201230318724.2)
后吸双级离心泵(ZL201130368780.2)
泵吸口三通(ZL201130184470.5)
后吸泵支架(ZL201130368829.4)
后吸离心泵(ZL201130368760.5)
后吸式泵盖(ZL201130184471.X)
衬塑离心泵异型流道加工装置(ZL200610146649.X)
后吸式离心泵(ZL200520076531.5)
一种改进的泵轴唇形密封装置(ZL200420079877.6)
一种耐腐、耐磨型后吸式离心泵(ZL200420079876.1)
改良的衬塑泵：龟甲网衬里(ZL200420078091.2)
改进的后吸式离心泵轴承座(ZL200420080850.9)
后吸式泵吸入口(ZL200430108685.9)
后吸式泵泵盖(ZL200430108687.8)
后吸式泵叶轮(ZL200430108686.3)
一种改进的衬塑泵(ZL200320120562.7)
一种改进的泵用轴密封(ZL03277534.2)
一种改进的双级离心泵(ZL03220342.X)
一种改进的转轴密封装置(ZL02218480.5)
一种改进的防腐蚀离心泵(ZL01237508.X)
一种耐磨离心泵及成型方法和衬里模具(ZL02138209.3)
一种衬塑离心泵蜗形流道加工装置(ZL01266657.2)
