【QBY系列气动隔膜泵】产品介绍：

QBY系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。隔膜泵是一种容积式泵，采用压缩空气为动力源，它集潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵等多种泵的优点与一身。对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
本厂目前已形成系列化生产隔膜泵，共有八种规格直径：Φ10mm(3/8'')、Φ15mm(1/2'')、Φ25mm(1'')、Φ40mm(3/2'')、Φ50mm(2'')、Φ65mm(5/2'')、Φ80mm(3'')、Φ100mm(4'')。三种材质、铝合金、铸铁、不锈钢。气动隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
　　 气动隔膜泵被国内石油、化工、电子、陶瓷、纺织系统单位广泛采用，安装在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。

【QBY系列气动隔膜泵】型号意义：

【QBY系列气动隔膜泵】主要特点：

1、无轴封、无泄漏、流道宽敞,所以输送含颗粒，高粘度(粘度可达1万厘泊)，易挥发和腐蚀性介质时，不会造成环境污染和危害人身安全。
2、无旋转部件，通过性能好，允许通过最大颗粒直径达10mm。液体无剪切流动，泵自身部件磨损小。对输送物损伤小，可输送污泥和生命体如小鱼苗之类。
3、不需灌引水，自吸能力强，吸程高达7m，长时间干呼吸，对泵不损坏。一旦超负荷，泵便会自动停机，负荷恢复正常时，能自动启动运行，具有自我保护功能（电动泵无此功能）。
4、气动隔膜泵扬程达50m，电动泵达30m，出口压力最大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节，气压调节在1-7kgf/cm2之间。电动泵无此功能，进口需装调节阀控制。
5、气动隔膜泵可以浸没在介质中工作，无电源通过，安全可靠(电动泵无此性能)。
6、气动隔膜泵不需电源，更适合易燃、易爆场合的介质输送。

【QBY系列气动隔膜泵】技术参数：

流量：0-30m3/h；
扬程：0-50m；
口径：10-100mm；
温度：-15-+120℃；
压力：0.1-0.7MPa；
自吸高度：5-7m。

【QBY系列气动隔膜泵】工作原理：

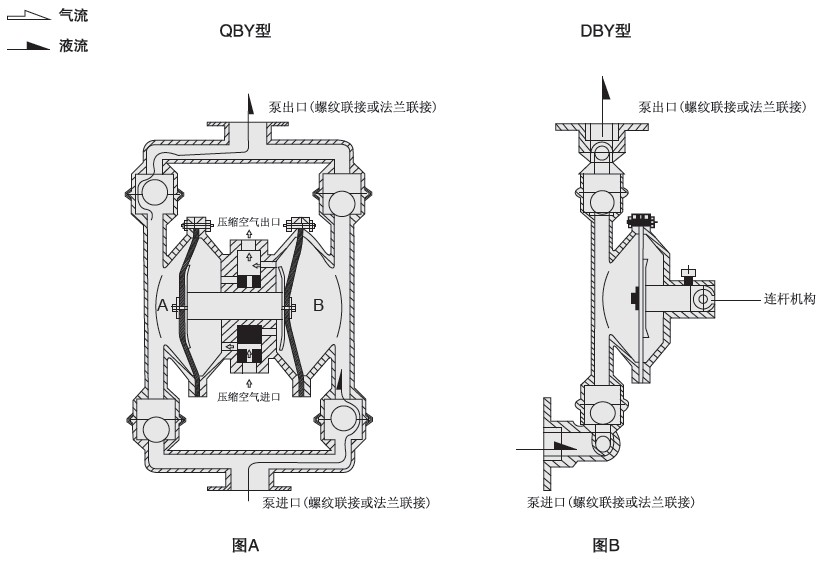

QBY气动隔膜泵有两个对称的工作腔，各装有一块弹性隔膜，连杆轴将两块隔膜联接，当压缩空气由进气接头经配气阀进入A工作腔推动隔膜，该腔进口球阀关闭，出口球阀打开，液体排出，于此同时，B腔隔膜由连杆轴驱动背面气体排入大气，出口球阀关闭，进口球阀打开，液体被吸入（见图A）。当行程到达终点，配气阀将气体导入B工作时，情况同前述相反，B腔排出液体，A腔吸入液体。如此反复，泵不断吸入排出液体。

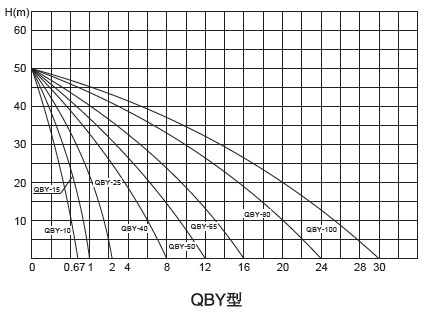

【QBY系列气动隔膜泵】型谱图：

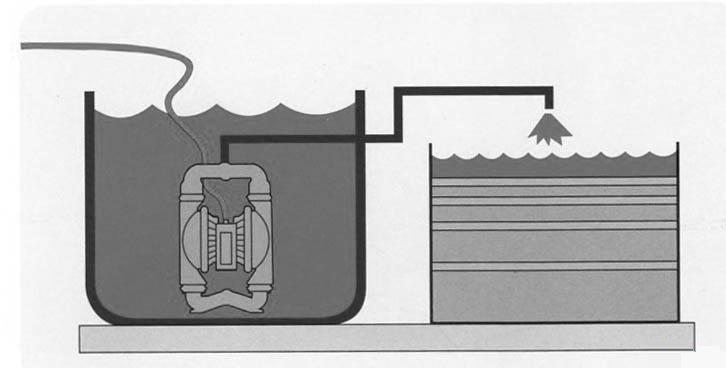

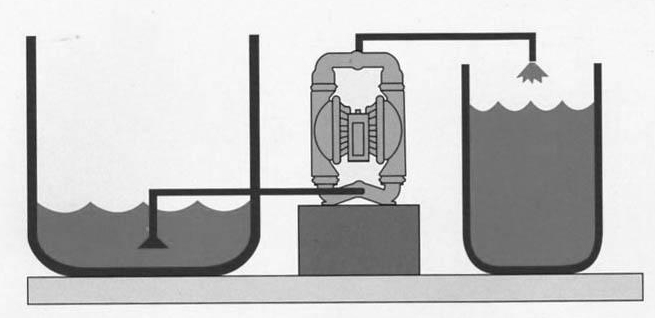

【QBY系列气动隔膜泵泵】应用实例：

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。

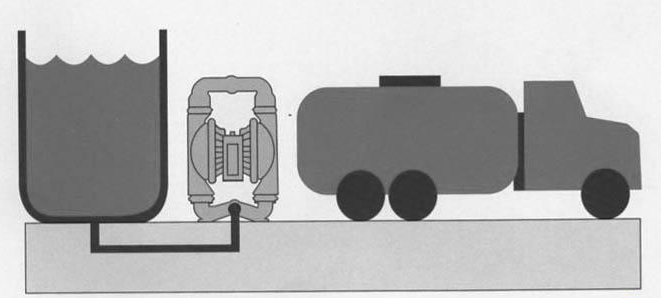

2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用气动隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的气动隔膜泵，可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。
5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用气动隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用气动隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用气动隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

【QBY系列气动隔膜泵】配件介绍：

气动隔膜泵GEEPUMP隔膜材质说明:

橡胶
橡胶隔膜以天然橡胶模压而成，橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时，橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶（Buna-U）……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命，用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为最具化学稳定性的人工合成材料。特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能， 同时极大地扩展气动隔膜泵的应用范围。特氟隆不是弹性物质，没有弹性，因此有一个支撑隔膜来提供支撑和延长寿命。

【QBY系列气动隔膜泵】性能参数：

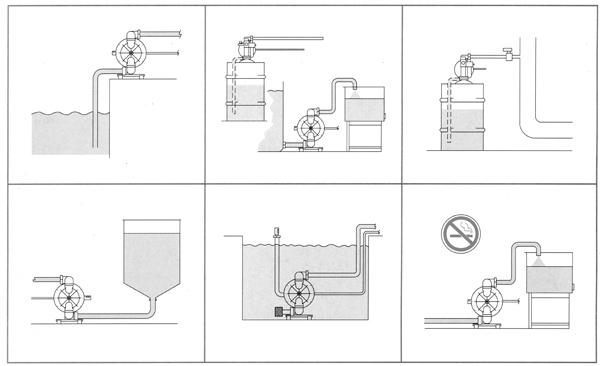

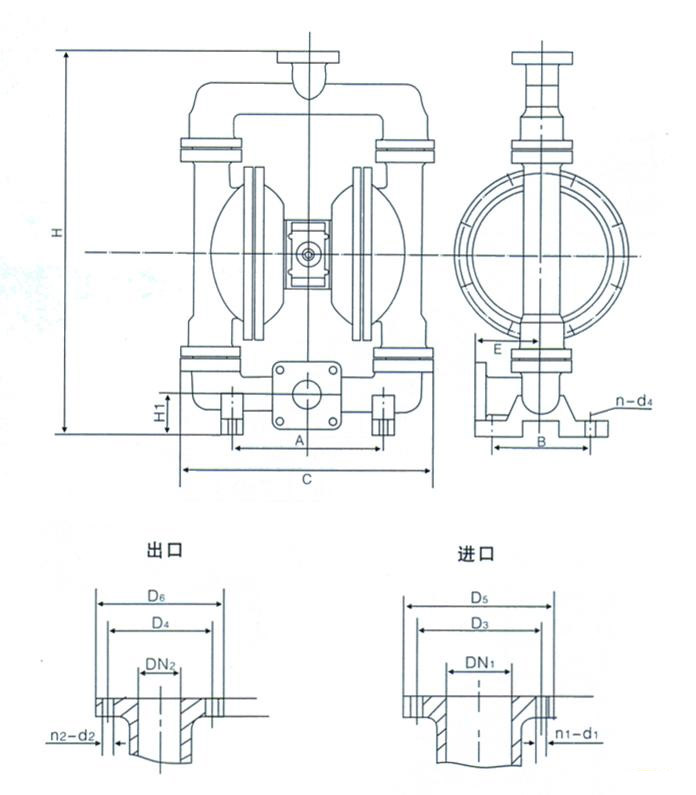

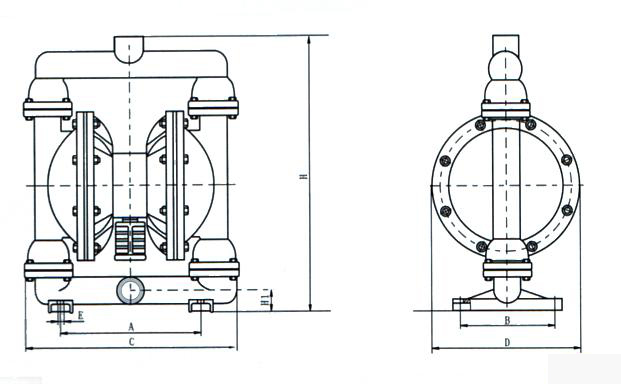

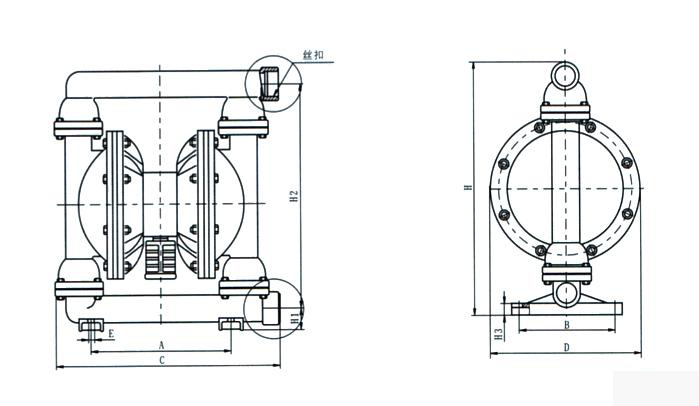

 【QBY系列气动隔膜泵】安装连接方式：

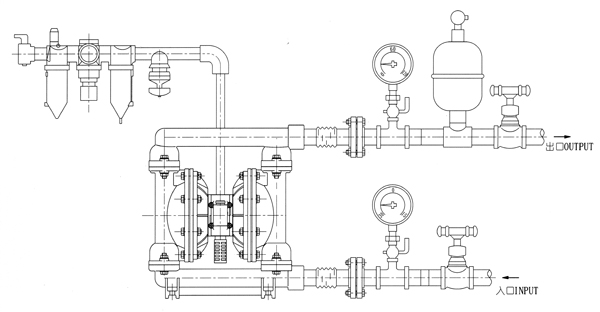

【QBY系列气动隔膜泵】安装示意图：

【QBY系列气动隔膜泵】操作注意事项：

(1)气动隔膜泵开停车负荷操作:气动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。

(2）气动隔膜泵仪表空气及润滑油压力系统操作　　气动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的最小动作压力不低于0.4MPa ,所以仪表空气压力一般维持在015MPa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。气动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。　通过以上工艺改进及对操作要点的熟练掌握,使气动隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。
