■ 产品介绍

   ◆ 达泰1系模拟量无线传输装置-DTD110FCY

■ 产品介绍

达泰1系DTD110FY模拟量信号无线传输装置由一个无线信号发射终端和一个无线信号接收终端组成。发射终端采集标准4-20mA电流信号，并通过全数字无线加密方式传送，远端的接收终端收到发射端的信号后立即处理输出多路4-20mA电流信号， 可以接入显示仪表、PLC或DCS等设备。
无线可靠传输距离可达20公里左右超远距离。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工**可以调试使用。

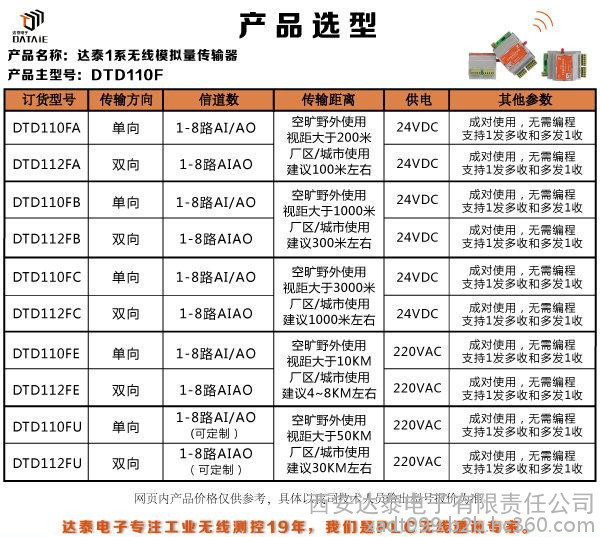

■ DTD110FY产品选型

■ 项目背景

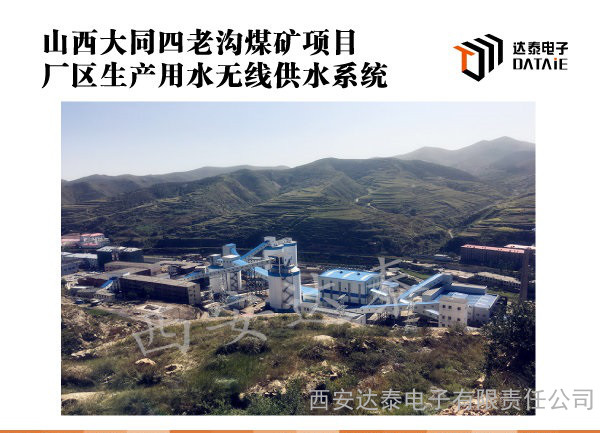

大同煤矿集团有限责任公司（简称同煤集团）总部位于历史文化名城山西大同，前身为大同矿务局，成立于1949年8月30日，2000年7月改制为大同煤矿集团有限责任公司，是全国亿吨级动力煤生产企业之一。
公司总资产750亿元，地跨山西、内蒙古、新疆等7省18个市（区），拥有20余万员工、矿井54对、80余万员工和家属，170个基层单位，包括漳泽电力（SZ：000767）、大同煤业（SH：601001）两家上市公司和一家财务公司，产业以煤炭、电力为主，兼有金融、煤化工、冶金、机械制造、物流贸易、建筑建材、房地产、文化旅游等多元产业并举的综合能源大集团。

模拟量采集模块,无线数据传输模块,无线通信模块,西安达泰电子,智能化改造,工业无线通讯,无线plc

■ 客户需求及无线改造方案

● 需求：
山上有两个水池，供给山下煤矿的生产用水。需要在山下的集控室内实时监测水池液位的数据并且在某一指定低液位处报警。 在低液位报警的时候，控制室要能够及时上水。如果供水不及时，会滞待煤矿正常的生产作业。
● 需求分析：
根据与用户的进一步沟通，PLC无线通讯专家总结出以下几点对于无线通讯的功能需求：
1. 山上水池与山下的集控室直线距离相距800米左右，中间有山包遮挡
2. 山上的两个水池，相邻大约10米左右
3. 水池深度不超过5米
4. 低液位报警
5. 可自主调节低液位的数值

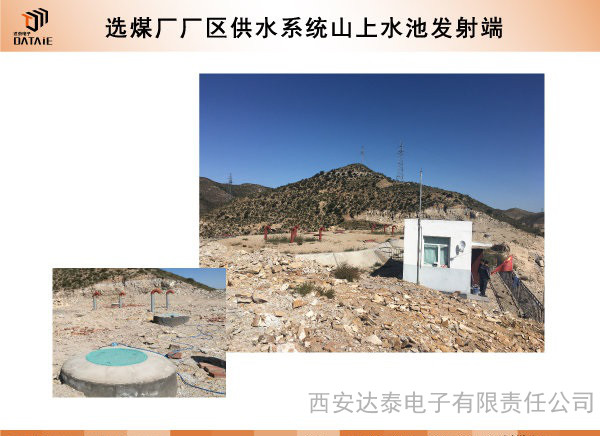

山上水池实景图▼

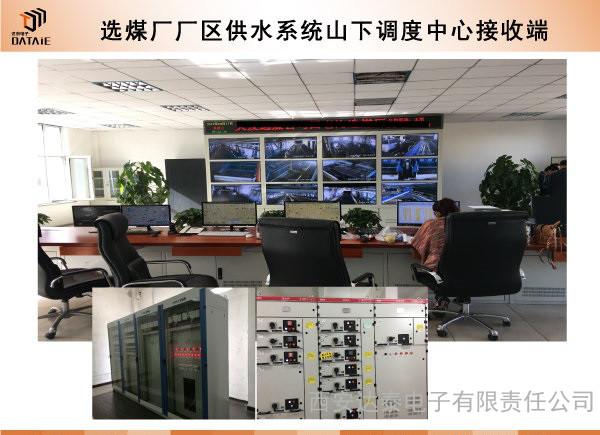

山下集控室实景图▼

西安达泰电子PLC无线通讯团队给出了如下的解决方案

根据以上信息，PLC无线通讯团队针对这些刚性需求订制出了一套完整的无线通讯解决方案。特别说明的是，该项目中所用到的无线通讯设备以及相关的显示和报警设备都被集合在了一套无线通讯装置中。用户在现场使用的时候，不需要对无线通讯设备做任何程序上的调整。只需要在数显表上设置需要报警的水位值**可以。

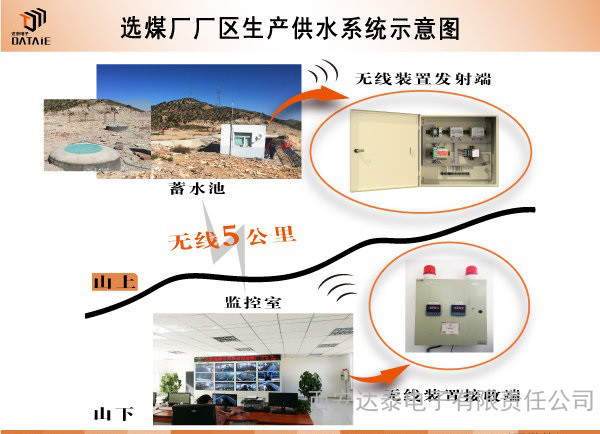

实施方案实景示意图  ▼

■ 无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，短时间之内**可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工**可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，确保数据的安全和可靠性。生产的产品通过ISO9001质量产品体系认证

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供完善的技术支持与售后服务。

■ 成功案例

● 象州县污水处理厂，污水池流量监控，5公里

● 宁波心正环保，污水池排水控制太阳能供电，1公里

● 厦门古龙食品有限公司，生产用水监控，500米

● 石家庄制药集团，深水井水位监测2发1收，3公里

● 陕西渭南热电厂，蓄水池水位监控及遥控水泵启停，3公里

● 上海人民水泵厂，山上水池水位遥控山下水泵启停，2公里

● 北京首钢集团，15口深水井4路模拟量监测

● 伊春鹿鸣矿业有限公司，太阳能供电水位无人控制系统，3公里

● 石横特钢集团，水池水位监测2发1收，3公里

● 大连山特矿山设备有限公司，山上液位监测，2公里

● 华能临沂发电有限公司，蓄水池无线控制水泵启停，3公里

● 兴义黄泥河发电有限责任公司，水池液位模拟量信号无线传输，200米

● 河北元信环保科技开发有限公司,污水池排污无线控制，100米

● 丹江口自来水公司，蓄水池水位无人值守控制水泵启停，3公里

● 泸州纳溪百吉水务有限公司，山上水池水位无线监测系统，4.1公里

● 太原市润民环保节能有限公司,水池高低液位和值班室无线控制,200米

■ 相关案例

1. 工厂的工业废水循环排污系统全自动化无线控制（陕汽重工项目简报）：喷涂车间工业废水净化后水源用作动力车间冷凝塔循环使用，净化过程以及动力车间水池液位无线监控。

2. 永登工厂无线供水项目简报：永登新建工厂基地生产用水无线监控。

3. 农村饮用水安全工程无线上水方案：农村自来水饮水库水泵无线控制。

4. 远距离水位无线传输测控系统典型案例：水池水泵无线控制以及水池液位无线监测。

■ 公司简介

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
