石家庄石派泵业有限公司GC锅炉给水泵专业制造

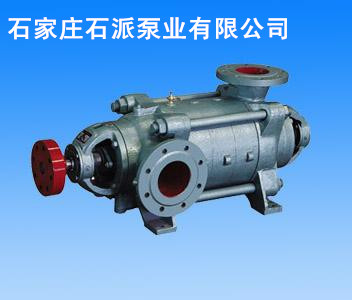

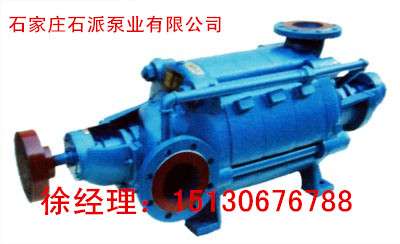

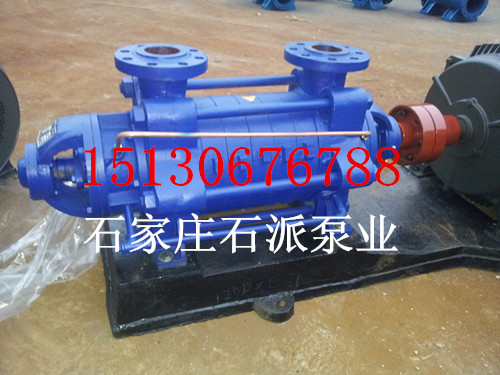

高扬程热水泵（石家庄石派泵业）为卧式单吸多级分段式多级泵，主要用于锅炉给水，所以又名锅炉给水泵。

该系列（石家庄石派泵业）多级热水泵适于输送温度低于110°C的清水或物理化学性质类似于水的无腐蚀性的其他液体，广泛用于工矿企事业单位的锅炉给水和城市生活供水。 高扬程热水泵产品特点 高扬程水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。

高扬程水泵（石家庄石派泵业）的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。 进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为**碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。

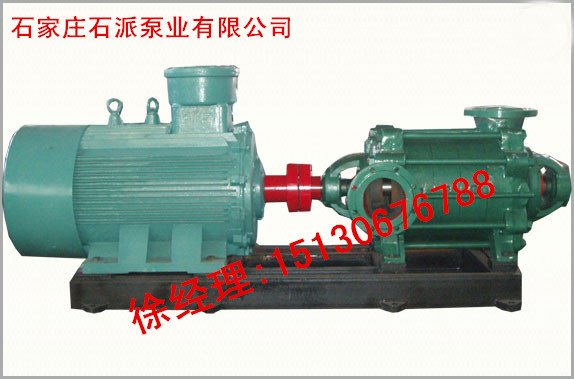

轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺进针方向旋转。

密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。 平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。 平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。 轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。 轴承是用单列向心球轴承，采用钙基黄油润滑。 填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。

GC型多级离心泵概述：

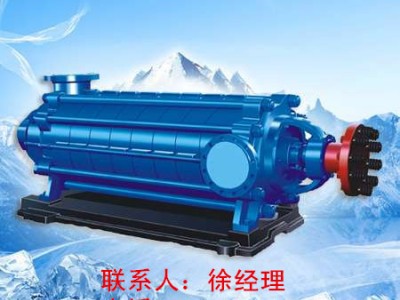

GC型泵（石家庄石派泵业）系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。 本司石家庄石派泵业有限公司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

GC型（石家庄石派泵业）多级离心泵参数范围：

流量：5-55m3/h；

扬程：46-301m；

功率：3-75KW；

转速：2950r/min；

口径：φ40-φ100；

温度范围：≤110℃；

工作压力：≤2.7Mpa。

GC型多级离心泵型号说明： 2.5 GC 6×5  2.5 – 吸入口直径（吋） GC – 分段式锅炉给水泵 6 – 缩小为1/10泵的比转数 5 – 叶轮级数

“5”－表示级数。

GC型多级离心泵特点： 1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。
