一、产品概述

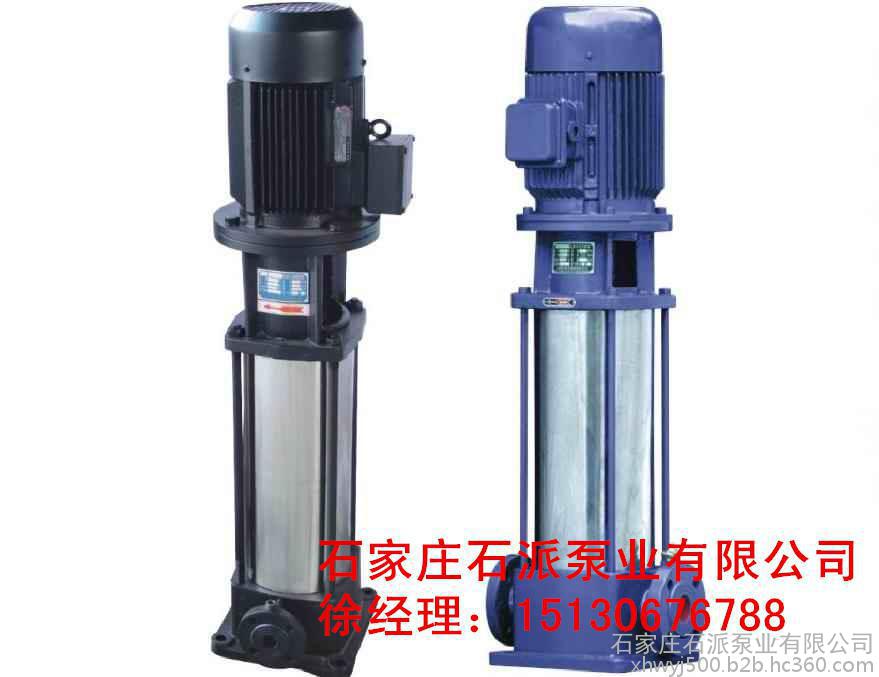

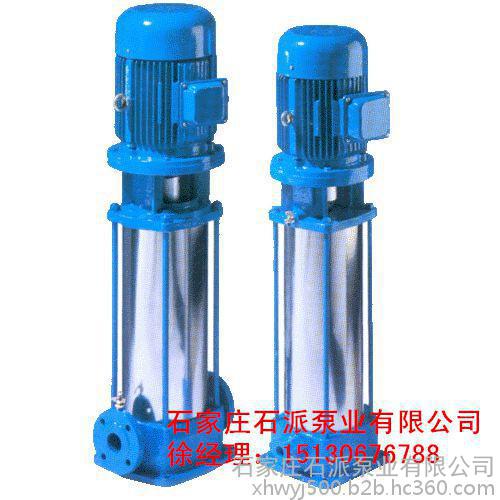

GDL系立式、单吸、多级分段管道式离心泵，其吸入、排出口分别位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级筒型离心泵 型式与基本参数》标准。

该泵是**泵型，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti**不锈钢，轴封用耐磨机械密封，无泄漏、使用寿命长。以水力平衡解决轴向力，因而泵运砖平稳、低噪音，按照条件优于DL型泵，可以简便安装于一段水平管路中间。完全能够满足高层建筑、深井矿等的给排水及消防设施需要，是各大行业冷热水或一般介质、理化性质类似于水等液体输送的**泵型。

二、产品特点

1、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便；
   2、外形美观：采用不锈钢外套及管道式结构，外形美观；
   3、更少的运行、维修费用：采用可靠的机械密封，故障率低，具有更少的运行维修费用；
   4、成本低：采用高转速电机，使该系列泵具有重量轻，体积小，成本低等特点；
   5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能**大地减少流动噪音。

三、引用标准

GB699       **碳素结构钢技术条件

GB1220      不锈钢棒

GB2100      不锈钢耐酸钢铸件技术条件

GB2828      逐批检查计数抽样程序及抽样表

GB3216      离心泵、混流泵、轴流泵和漩涡泵试验方法

GB3280     不锈钢冷轧钢板

GB5659      多级离心泵技术条件

GB9112      钢制管法兰   类型

GB9439      灰铸铁件

GB10889     泵的振动测量与评价方法

GB10890     泵的噪声测量与评价方法

GB/T 13306  标牌

GB/T 13384  机电产品包装通用技术条件

JB/T 4297   泵产品涂装技术条件

JB/T 6435.1 小型多级离心泵  型式与基本参数

四、技术参数

流量：2-300m3/h
扬程：5-250m
转速：2900r/min
口径：φ25-φ150
温度范围：0-+95℃
工作压力：≤2.5MPa

五、工作条件

1、本型泵壳输送清水或物理化学性质类似于清水的液体；

2、液体温度：-15℃～+120℃

3、工作压力：**大工作压力＜2.5MPa，即系统压力=入口压力+闸阀工作时的压力＜2.5MPa；

4、输送含腐蚀性介质及热液体时，于订货时提出，以便采用特殊材质满足使用要求。

六、型号意义
