工作原理

该系统工作过程主要划分为三种状态参数设定、燃烧运行和燃烧停止。

1．参数设定状态

此状态为燃烧工作之前做好数据的准备。可根据需要分别设定点火温度和变频器起动时的频率，控制风机的风量。点火温度是为了保证点火过程的可靠性。起动频率保证催化燃烧器在刚点燃时的有焰燃烧，这时的燃烧比不易太低，风量不能过大。

2．燃烧运行状态

(1)燃烧起动过程

当控制系统在待命的状态下，接到输入的起动命令，将进入燃烧运行状态，首先是控制系统进行自检，之后进行前吹扫，变频器输出信号控制风机的旋转，空气风量由低速渐变为高速再逐渐变为低速，新鲜空气风吹过燃烧炉盘，以保证炉内没有残留燃气的存在，保证点火过程的安全可靠。具体操作是变频器先起动，PLc模拟输出信号使变频器频率从起动设定频率开始上升，达到一定频率后保持一定时间后再下降，完成起动前的吹扫。之后，发出点火信号，高压点火器工作，同时打开点火管道的阀门，小火点燃。通过紫外线传感器的检测到期小火点燃后，打开主燃气阀门。这时催化燃烧炉盘进行有焰燃烧，直到检测温度信号达到设定的点火关闭温度，点火阀门关闭，完成点火过程，进入到燃烧调节阶段。

(2)燃空比的调定

有文献表明，催化燃烧时的“燃气/空气比值”范围一般在4%～11%之间；在一定的燃烧条件之下，燃/空比为6%时，天然气**能实现较好的催化燃烧效果，燃烧系统**可以得到大的热效率，同时又能取得较好的排放效果。

本系统的燃气一空气比的调节是通过零压阀实现的。当改变风机的空气风量时，燃/空比也能随之被改变，以达到催化燃烧器燃烧工作的要求。在起动时只要调节输出变频器的频率**能达到点火时要求的从有焰燃烧到催化燃烧的燃/空比的变化。

(3)燃烧温度调节

燃烧器温度调节可以通过文本显示器的键盘输入，改变变频器的输出频率，调节适当的风量。当风量增大，燃烧温度超过设定值，则PLc控制变频器降低输出频率，减少出风量来稳定燃烧器的温度。若变频器输出频率低于设定值(风机出风量频率，设为5 Hz)，而出风量仍高于设定值时，PLc开始计时，若在一定时间内，降低到设定值，PLc放弃计时，继续变频调速运行；若在一定时间内温度仍高于设定，PLc将继续调节，直至达到设定值。由PLc经PID运算后控制变频器的频率输出；如温度不够，则频率上升，延时保持一定时间。反之亦然。

3．燃烧停止状态

燃烧器的停止是在接受到文本显示器发来的停止命令，首先将主燃气阀关断，然后，系统进行后吹扫，进行驱散残余燃气，并对燃烧盘进行强制风冷降温。经过一段时间之后，关闭风机，变频器停止工作，完成燃烧器停机过程。

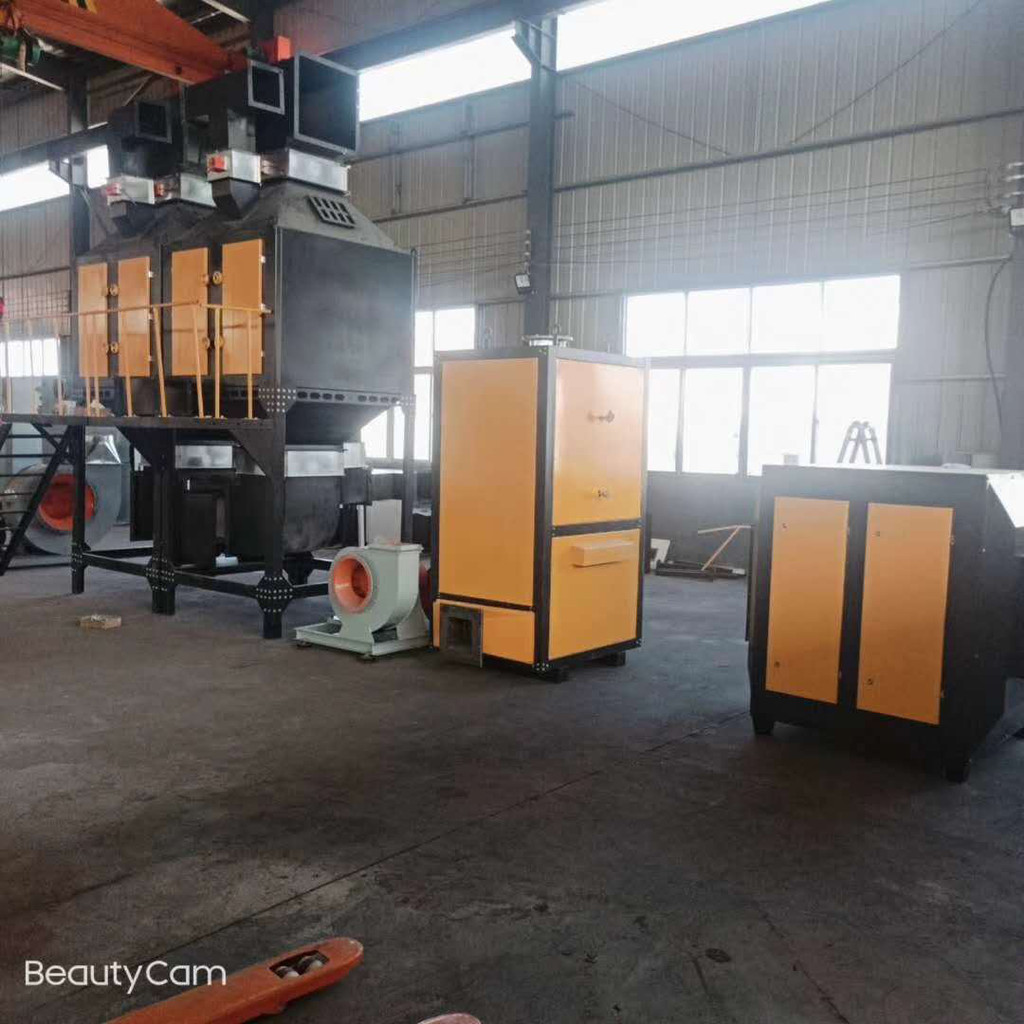

分解氧化装置

原理说明

将有机废气直接引入催化燃烧装置，在开始阶段需通过电加热器将其温度升高至反应需要的温度，废气在催化催化剂作用发生氧化放热反应生成无害的H2O和CO2，分解后释放出的热量通过热交换器加热进入催化床的有机废气，当有机废气的浓度达到一定的浓度时，放热和热交换所需要热量达到平衡，无需电加热，通过自身平衡处理掉高浓度有机废气。上述过程可通过PLC系统控制柜全自动操作。

催化分解法已成为净化高浓度有机废气的有效手段，特别适宜治理喷涂、油墨印刷等在烘干过程中排出的高浓度有机废气。因烘干废气温度和有机物浓度都较高，对分解反应及热量回收有利，减少设备运行及投资费用。

设备特点

1. 适合处理高温、高浓度、连续性产生的有机废气

2．不产生二次污染，设备投资及运行费用低；

3．催化低温分解，预热时间短，能耗低，催化剂使用寿命长，催化分解净化率高达97%以上；

4．设备运行稳定，可靠，活动件少，检修系统配备完善，操作维修方便；

5．整个运行过程中实现全自动化PLC控制，方便，可靠；

6．系统安全设施完善，配有阻火器，泄爆口，运行时出现的异常情况将报警并自动停机。
