| 驱动方式 | 电动 |
|---|---|
| 材质 | 铸铝 |
| 品牌 | 玺袁 |
| 型号 | 2XZ-8 |

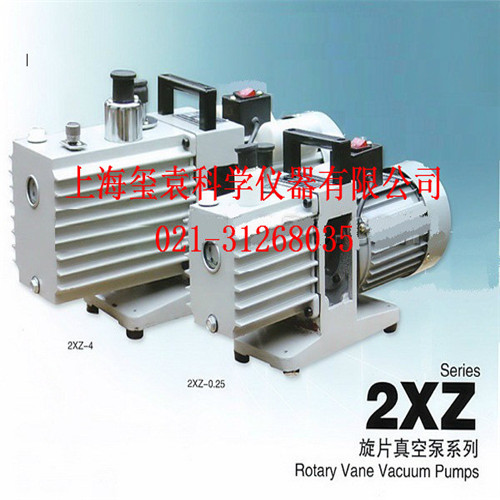

2XZ-8旋片式真空泵的特点：
◆双级高速直联结构旋片真空泵
◆带有气镇阀装置，防止泵油混水，延长泵油使用时间
◆2XZ-8旋片式真空泵具有体积小，重量轻、噪声低、起动方便等优点。
◆防返油，防漏油，保护环境清洁
◆2XZ-8旋片式真空泵是获得真空的基本设备，该泵可单独作为抽气使用，也可作为增压泵，扩散泵，分子泵等的前级泵，维持泵，钛泵的预抽泵使用。
◆泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有**性的气体。
◆2XZ-8旋片式真空泵的工作环境：温度5℃-40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。
◆泵油采用清洁的SY1634-70 1号真空泵油。
◆2XZ-8旋片式真空泵可在通大气或任何真空度下一次起动。
2XZ-8旋片式真空泵的技术参数：
|
型号 |
抽气速度L/S |
极限真空（Pa） |
转速rpm |
工作电压V |
电机功率（kw） |
进气口直直mm |
用油量L |
总重量kg |
|
|
气镇关 |
气镇开 |
||||||||
|
2XZ-0.25 |
0.25 |
6.7×10-2 |
|
|
220 |
0.12 |
φ10 |
0.3 |
11 |
|
2XZ-0.5 |
0.5 |
6.7×10-2 |
1.33 |
1400 |
220 |
0.18 |
φ16 |
0.42 |
13 |
|
2XZ-1 |
1 |
6.7×10-2 |
1.33 |
1400 |
220 |
0.25 |
φ16 |
0.4 |
14 |
|
2XZ-2 |
2 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.37 |
Φ25 |
0.48 |
20 |
|
2XZ-4 |
4 |
6.7×10-2 |
1.33 |
1400 |
380/220 |
0.55 |
Φ25 |
0.55 |
22 |
|
2XZ-8 |
8 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.1 |
φ30 |
0.7 |
55 |
|
2XZ-15 |
15 |
6.7×10-2 |
1.33 |
1400 |
380 |
1.5 |
φ40 |
0.8 |
55 |
2XZ-8旋片式真空泵的处理故障:
|
故障现象 |
2XZ型旋片式真空泵故 障 原 因 |
2XZ型旋片式真空泵消 除 方 法 |
|
真空度低 |
1、油量不足 |
加油至油标中心线 |
|
2、泵油乳化、不清洁 |
更换新油 |
|
|
3、泵的进油孔堵塞或供油不足 |
清理进油孔，清洗滤网 |
|
|
4、泵连接管道容器渗漏 |
检查连接管道容器，杜绝渗漏 |
|
|
5、泵选用不当 |
核对被抽容器大小，重新计算用泵 |
|
|
6、泵使用太久，零件磨损造成间隙增大 |
平磨前、后定子平面、清洗、烘干调整转子顶部偏心间隙，重新装配 |
|
|
漏油 |
1、油封损坏 |
更换油封 |
|
2、油箱连接处松动或损坏 |
旋紧螺钉及更换O形圈 |
|
|
喷油 |
1、油量过多 |
放油至油位线 |
|
2、进口压强长期过高时抽气量过多 |
选用适当大抽速泵 |
|
|
起动困难 |
1、油温过低 |
进气口通大气，断续启动电机或把泵油加热 |
|
2、电机或电源有故障 |
检查修理 |
|
|
3、异物落入泵内 |
检查消除 |

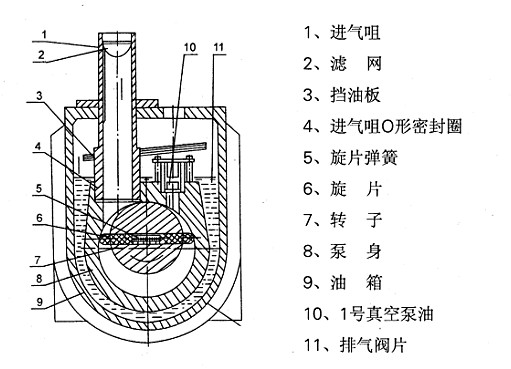

2XZ-8型旋片式真空泵的结构原理图：（上海玺袁科学仪器有限公司友情提醒，一切源于专业）
