欢迎来到河北祁科泵业有限公司
首页 > 供应产品 > 河北祁科泵业 卧式管道离心泵 离心泵 清水泵 ISW65-164

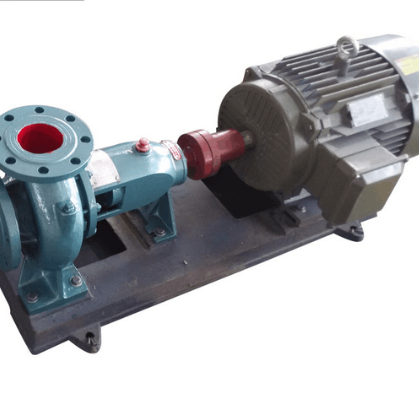

河北祁科泵业 卧式管道离心泵 离心泵 清水泵 ISW65-164
产品: 浏览次数:627河北祁科泵业 卧式管道离心泵 离心泵 清水泵 ISW65-164
品牌: 祁科
汽蚀余量: 2.3(m)
重量: 114(kg)
单价: 1400.00元/台
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-02-17 11:38

详细信息
汽蚀余量 2.3(m)
重量 114(kg)
材质 铸铁
电压 380(V)
功率 7.5(kw)
规格 ISW65-2001B
级数 单级
流量 43.5(m3/h)
排出口径 65(mm)
驱动方式 电动
输送介质 清水泵
吸入口径 65(mm)
性能 不阻塞
扬程 38(m)
用途 管道泵
转速 1
泵轴位置 卧式
叶轮数目 1
叶轮结构 封闭式叶轮
叶轮吸入方式 单吸式
品牌 祁科
型号 ISW65-2001B



 IS、IR清水泵 清水离心泵 产品概述

IS、IR型卧式单级单吸清水离心泵,是全国联合设计的节能泵,它是BA型、BL型及其他单级清水离心泵的更新型。优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。


 IS、IR清水泵 清水离心泵 产品特点

1、IS、IR型卧式单级单吸清水离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS、IR型卧式单级单吸清水离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。

3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。

4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。

6、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。

7、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。


 IS、IR清水泵 清水离心泵 型号意义

例如:IS80-65-160A IS-单级单吸清水离心泵 80-吸入口直径(mm) 65-排出口直径(mm) 160-叶轮名义直径(mm) A-叶轮第一次切割


 IS、IR清水泵 清水离心泵 性能参数

型  号

流量

 (m3/h)

扬程

 (m)

电机功率 (kW)

转速

(r/min)

效率

(%)

汽蚀余量

(m)

IS50-32-125

12.5

20

2.2

2900

60

2.0

6.3

5

0.55

1450

54

2.0

IS50-32-160

12.5

32

3

2900

54

2.0

6.3

8

0.55

1450

48

2.0

IS50-32-200

12.5

50

5.5

2900

48

2.0

6.5

12.5

0.75

1450

42

2.0

IS50-32-250

12.5

80

11

2900

38

2.0

6.3

20

1.5

1450

32

2.0

IS65-50-125

25

20

3

2900

69

2.0

12.5

5

0.55

1450

64

2.0

IS65-50-160

25

32

5.5

2900

65

2.0

12.5

8

0.75

1450

60

2.0

IS65-40-200

25

50

7.5

2900

60

2.0

12.5

12.5

1.1

1450

55

2.0

IS65-40-250

25

80

15

2900

50

2.0

12.5

20

2.2

1450

46

2.0

IS65-40-315

25

125

30

2900

45

2.5

12.5

32

4

1450

41

2.5

IS80-65-125

50

20

5.5

2900

75

3.0

25

5

0.75

1450

71

2.5

IS80-65-160

50

32

7.5

2900

73

2.5

25

8

1.5

1450

69

2.5

IS80-50-200

50

50

15

2900

69

2.5

25

12.5

2.2

1450

65

2.5

IS80-50-250

50

80

22

2900

63

2.5

25

20

3

1450

60

2.5

IS80-50-315

50

125

37

2900

54

2.5

25

32

5.5

1450

52

2.5

IS100-80-125

100

20

11

2900

78

4.5

50

5

1.5

1450

75

2.5

IS100-80-160

100

32

15

2900

78

4.0

50

8

2.2

1450

75

2.5

IS100-65-200

100

50

22

2900

76

3.6

50

12.5

4

1450

73

2.0

IS100-65-250

100

80

37

2900

72

3.8

50

20

5.5

1450

68

2.0

IS100-65-315

100

125

75

2900

66

3.6

50

32

11

1450

63

2.0

IS125-100-200

200

50

45

2900

81

4.5

100

12.5

7.5

1450

76

2.5

IS125-100-250

200

80

75

2900

78

4.2

100

20

11

1450

76

2.5

IS125-100-315

200

125

90

2900

73

4.5

100

32

15

1450

73

2.2

IS125-100-400

100

50

30

1450

65

2.5

IS150-125-250

200

20

18.5

1450

81

3.0

IS150-125-315

200

32

30

1450

79

2.5

IS150-125-400

200

50

45

1450

76

2.8

IS200-150-250

400

20

37

1450

82

4.2

IS200-150-315

400

32

55

1450

82

3.5

IS200-150-400

400

50

90

1450

81

3.8
