| 标准 | 国标 非标 |
|---|---|
| 材质 | 铸铁 不锈钢 铸钢 |
| 工作温度 | 常温 高温 |
| 公称通径 | 齐全 |
| 公称压力 | 低压 |
| 规格 | 齐全 |
| 介质温度 | 高温 |
| 连接形式 | 法兰 焊接 |
| 流动方向 | 单向 |
| 适用范围 | 水厂 冶钢 电站 化工厂 |
| 适用介质 | 水 蒸汽 油 煤气 |
| 形态 | 直通 角式 |
| 用途 | 切断 调节 |
| 压力环境 | 低压 |
| 品牌 | 轩诚 |
| 型号 | ZCA型真空电磁阀 |
| 通道位置 | 直通式 角式 |

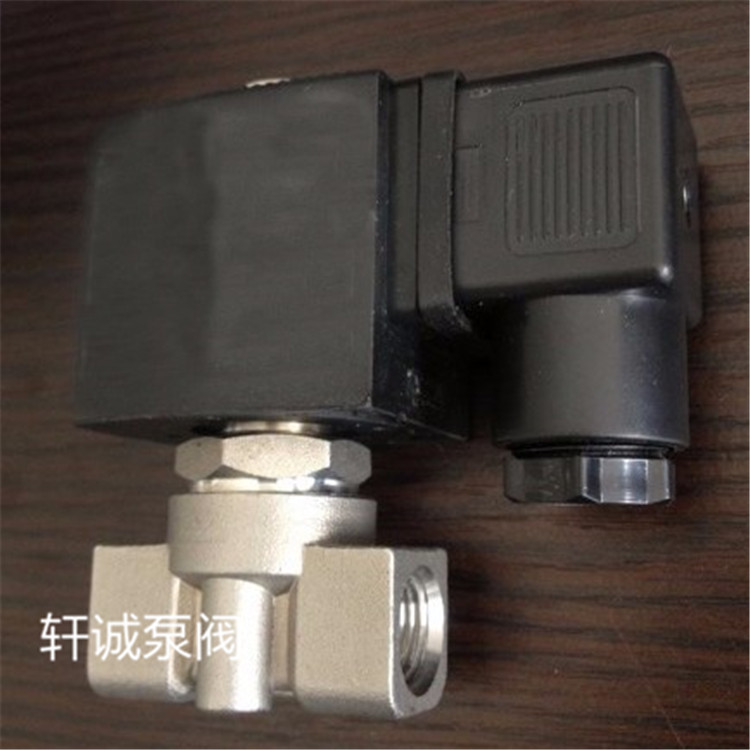

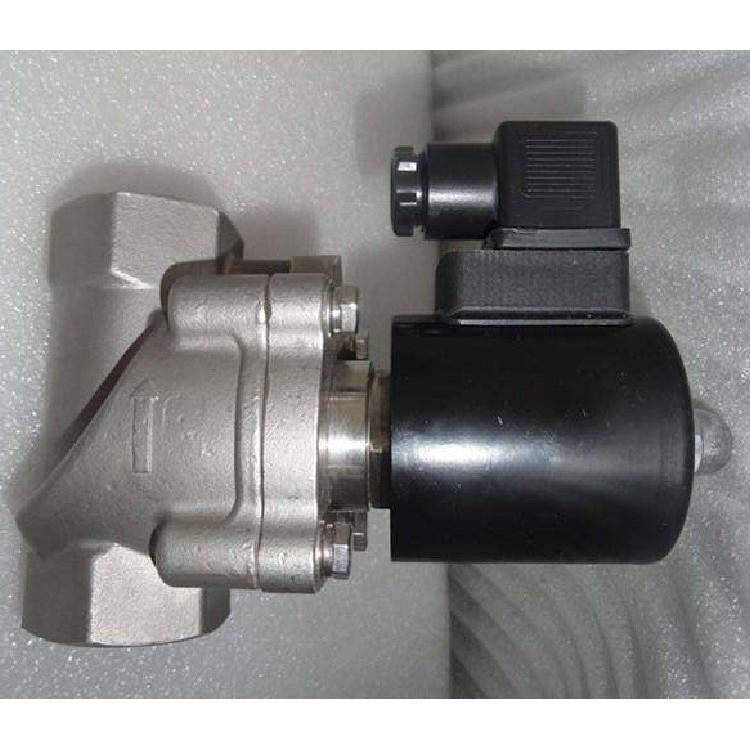

一、ZCA型真空电磁阀简介：
真空电磁阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
真空电磁阀适用的工作介质为空气及非腐蚀性气体。
二、ZCA型真空电磁阀产品特点：
ZCA真空电磁阀阀芯均为不锈钢活塞式，线圈，不易烧毁;线圈启动阀芯同时拉动活塞，阀体安装方向无限制。密封性能好，零泄漏。
三、ZCA型真空电磁阀技术参数：
| 参数↓ 型号→ | ZCA-1 | ZCA-2 | ZCA-3 | ZCA-4 | ||||
| 工作压力(Mpa) | -0.1～1.6 | |||||||
| 介质种类 | 空气、煤气、真空等 | 过热蒸汽、高温汽体 | 水、油、液体 | 高温水、油 | ||||
| 介质温度（℃） | ≤60 | ≤220 | ≤60 | ≤220 | ||||
| 电源电压 | AC220V，其余规格可作特殊订货 | |||||||
| 公称通径（） | 15 | 20 | 25 | 32 | 40 | 50 | ||
| 流量系数(Kv) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | ||
| 功率 | AC≤60VA DC≤50W | |||||||
四、ZCA型真空电磁阀产品尺寸：
| 公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
| 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰连接 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | ? | 153 | 130 | 95 | 65 | 46 | 14 | 2 | 4-￠14 |
| 20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4-￠14 |
| 25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4-￠14 |
| 32 | 176 | 120 | 1? | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4-￠18 |
| 40 | 176 | 140 | 1? | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4-￠18 |
| 50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4-￠18 |
| 65 |
|
|
| 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4-￠18 |
| 80 |
|
|
| 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-￠18 |
| 100 |
|
|
| 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-￠18 |
ZCA真空电磁阀结构图纸：
