颜色分类	500以上或者定制联系店主 DN65 10或16公斤 DN80 10或16公斤 DDN100 10或16公斤 DN300 10或16公斤 运费根据到货地计算
品牌	宏昌
型号	SSDF-I

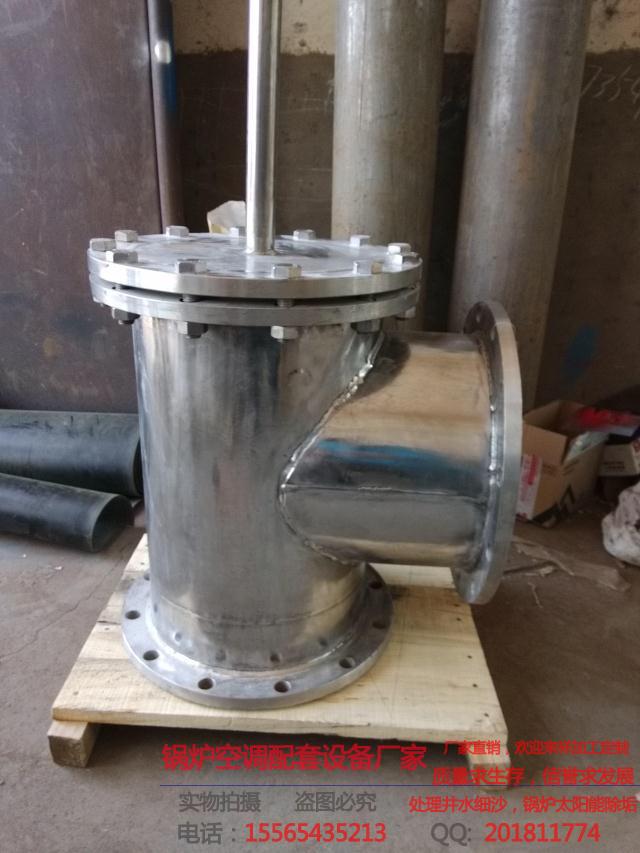

304不锈钢水上式底阀正面：

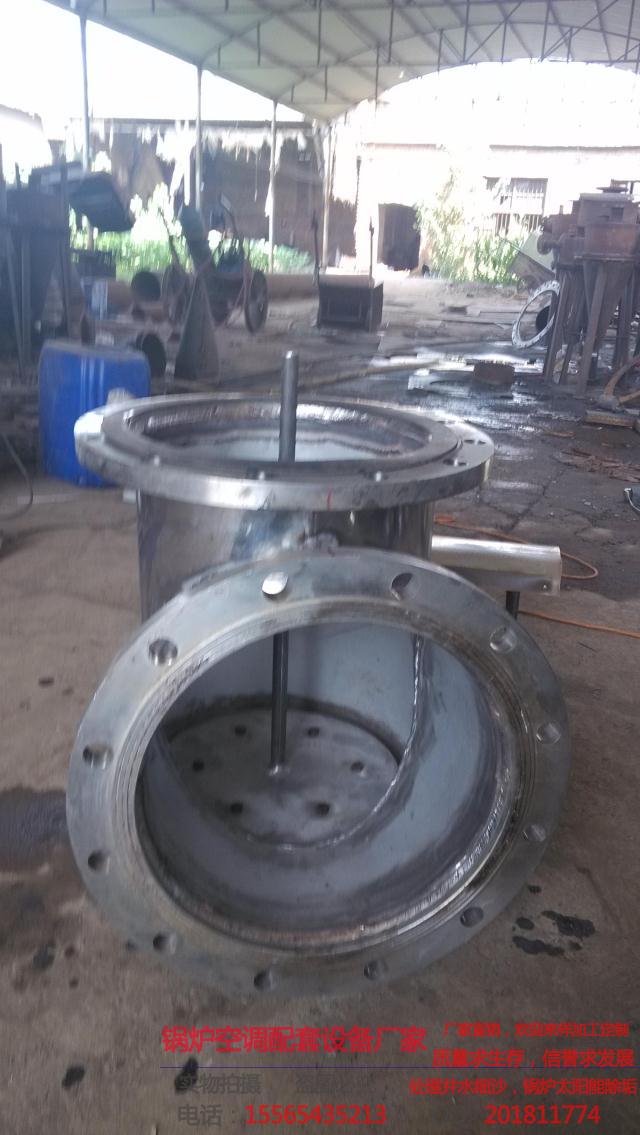

304不锈钢水上式底阀侧面：

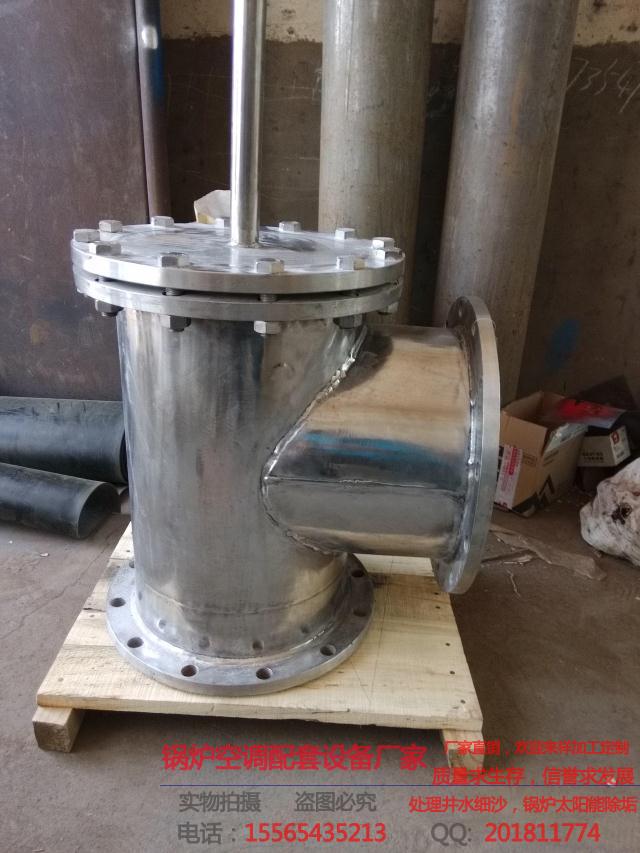

304不锈钢水上式底阀木箱子包装：

常用的口径大小供您选择，点击可以选购您需要的口径大小，如需要其他口径或者有其他需求也可以联系阿里旺旺

厂家直销，所有图片来自仓库拍摄！质量保证！同等型号价格在同行肯定实惠！

从事水暖管道阀门以及水处理设备30多年！可以订做各种污水处理设备以及给出污水处理合理建议！

我们厂主要搞批发，薄利多销！长期和全国各地的五金建材市场保持合作！

厂家直销！做最专业的阀门生产专家，做最专业的阀门销售服务！

    一：304不锈钢水上式底阀主要原理：

     每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。SSDF-I水上式底阀由阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。启动水泵前先向吸入管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，从而阻止了液体回到泵前。该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。

二：304不锈钢水上式底阀主要特点：

1、替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处，亦可代替弯头，其密封性能独特，达到滴水不漏，并设有阻尼装置，对水锤危害有一定的减缓作用。

2、节能效果显著，在正常工作使用时（按千吨/米耗电量）可节能5-7%左右，使用一至两年，所节省电费可收回您为购买此阀的投资费用，其节能效果是一般底阀所不能达到的。

3、使用寿命长、维修方便，该底阀使用寿命在五年以上，大大地降低了生产成本，且在使用期内一般没有什么故障，即使有故障，处理也极为方便、迅速。充分显示了它的优越性。

4、自吸性能可靠，众所周知，老式底阀的密封性能很差，经常会出现停泵后不能出水的问题，而水上式底阀具有独特的密封效果，可以达到滴水不漏，确保下一次起泵的顺利进行，因此在设计过程中，不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。

     5、本产品连接法兰全部符合GB规定，通用性能好。

三：304不锈钢水上式底阀安装：

      1、安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。
      2、启动：首次启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。

      吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。
      3、检修：一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按首次启泵方法启

四：304不锈钢水上式底阀性能参数：

      工作压力：0.6、1.0、1.6Mpa；工作介质：水；工作温度：≤80℃



五：304不锈钢水上式底阀结构和原理：

      本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。

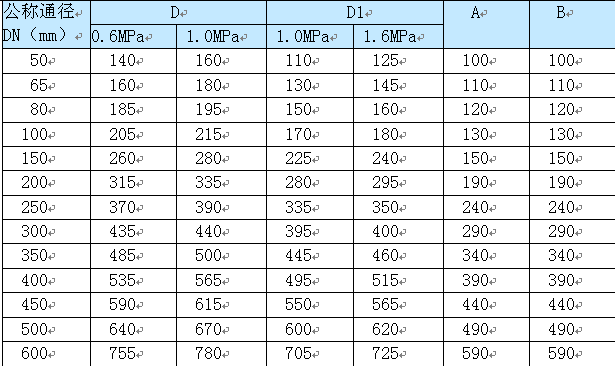

六：304不锈钢水上式底阀外观尺寸和连接尺寸：
