| 材质 | 衬氟 |
|---|---|
| 性能 | 耐腐蚀 |
| 流量 | 12.5 |
| 扬程 | 20 |
| 品牌 | 新永良 |
| 型号 | IHF50-32-125 |

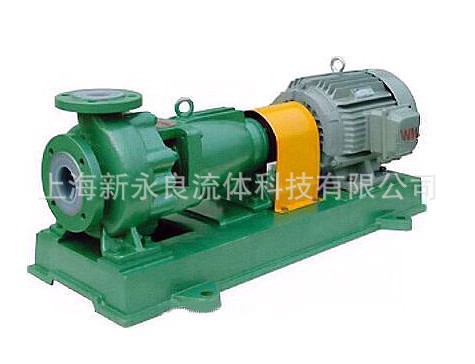

IHF型氟塑料离心泵
一、产品概述
IHF为单级单吸式氟塑料合金化工离心泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。
该化工泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，本司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、产品特点
IHF型氟塑料离心泵的泵体材质采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或炭化硅，动环采用四氟填充材料或炭化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪音低，使用寿命长。
三、应用领域
该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前最先进的耐腐蚀装备之一。
四、型号定义
五、结构图
| 序 号 | 名 称 | 主 要 材 料 |
 | 泵 体 | 钢衬F46 |
 | 叶 轮 | 氟塑料合金 |
 | 密封圈 | 氟橡胶或F4 |
 | 泵 盖 | 钢衬F46 |
 | 叶轮螺母 | 钢衬F46 |
 | 机械密封 | 碳化硅/硬质合金 |
 | 轴 套 | 钢衬F46 |
 | 泵 轴 | 45#钢 |
 |  | ||
|
|
|  | ||
|
|

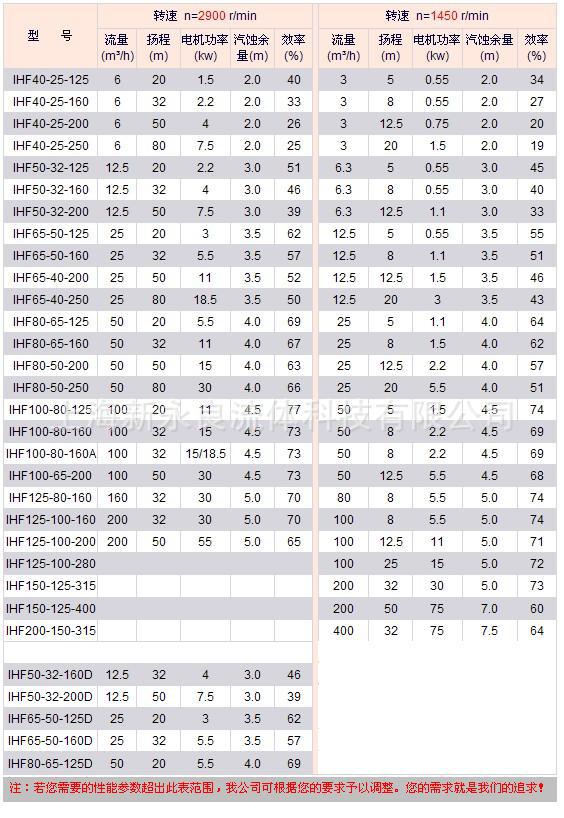

六、性能参数

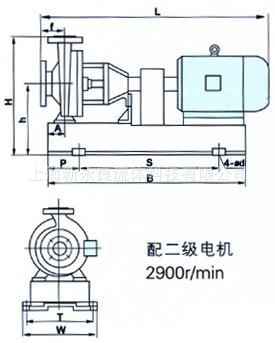

七、安装尺寸
| 型号 | l | b | s | p | a | w | t | h | h | f | 4-фd |
| IHF60-32-125 | 950 | 895 | 595 | 155 | 80 | 395 | 345 | 352 | 212 | 80 | 4-ф19 |
| IHF50-32-160 | 1025 | 895 | 595 | 155 | 80 | 395 | 345 | 392 | 232 | 80 | 4-ф25 |
| IHF50-32-200 | 1075 | 995 | 655 | 170 | 80 | 450 | 400 | 440 | 260 | 80 | 4-ф25 |
| IHF65-50-125 | 995 | 895 | 595 | 155 | 80 | 395 | 345 | 352 | 212 | 80 | 4-ф25 |
| IHF65-50-160 | 1075 | 998 | 655 | 170 | 80 | 450 | 400 | 392 | 232 | 80 | 4-ф25 |
| IHF65-40-200 | 1240 | 1155 | 730 | 200 | 80 | 500 | 450 | 440 | 260 | 100 | 4-ф25 |
| IHF65-40-250 | 1350 | 1270 | 840 | 215 | 100 | 490 | 440 | 510 | 285 | 100 | 4-ф24 |
| IHF80-65-125 | 1095 | 995 | 655 | 170 | 80 | 450 | 400 | 392 | 232 | 100 | 4-ф25 |
| IHF80-65-160 | 1240 | 1155 | 730 | 200 | 80 | 500 | 450 | 440 | 260 | 100 | 4-ф25 |
| IHF80-50-200 | 1240 | 1155 | 730 | 200 | 80 | 500 | 450 | 460 | 260 | 100 | 4-ф25 |
| IHF80-50-250 | 1543 | 1420 | 940 | 240 | 95 | 610 | 550 | 525 | 300 | 125 | 4-ф24 |
| IHF100-80-125 | 1240 | 1140 | 740 | 200 | 95 | 490 | 440 | 440 | 260 | 100 | 4-ф24 |
| IHF100-80-160 | 1355 | 1270 | 840 | 215 | 95 | 490 | 440 | 480 | 280 | 100 | 4-ф24 |
| IHF100-65-200 | 1543 | 1420 | 940 | 240 | 95 | 610 | 540 | 525 | 300 | 100 | 4-ф24 |
| IHF125-80-160 | 1543 | 1420 | 940 | 240 | 95 | 610 | 540 | 525 | 300 | 125 | 4-ф28 |
| IHF125-100-200 | 1700 | 1620 | 1060 | 290 | 110 | 660 | 600 | 650 | 370 | 125 | 4-ф28 |
| 型 号 | 进口法兰尺寸 | 出口法兰尺寸 | ||||||||
| c | a | b | e | n-Фd | k | g | i | j | n-Фt | |
| IHF50-32-125 | 50 | 165 | 125 | 20 | 4-Ф17.5 | 32 | 140 | 100 | 18 | 4-Ф17.5 |
| IHF50-32-160 | 50 | 165 | 125 | 20 | 4-Ф17.5 | 32 | 140 | 100 | 18 | 4-Ф17.5 |
| IHF50-32-200 | 50 | 165 | 125 | 20 | 4-Ф17.5 | 32 | 140 | 100 | 18 | 4-m16 |
| IHF65-50-125 | 65 | 185 | 145 | 20 | 4-Ф17.5 | 50 | 165 | 125 | 20 | 4-Ф17.5 |
| IHF65-50-160 | 65 | 185 | 145 | 20 | 4-Ф17.5 | 50 | 165 | 125 | 20 | 4-Ф17.5 |
| IHF65-40-200 | 65 | 185 | 145 | 20 | 4-Ф17.5 | 40 | 150 | 110 | 18 | 4-m16 |
| IHF65-40-250 | 65 | 185 | 145 | 20 | 4-Ф17.5 | 40 | 150 | 110 | 18 | 4-m16 |
| IHF80-65-125 | 80 | 200 | 160 | 20 | 4-Ф17.5 | 65 | 185 | 145 | 20 | 4-Ф17.5 |
| IHF80-65-160 | 80 | 200 | 160 | 20 | 4-Ф17.5 | 65 | 185 | 145 | 20 | 4-Ф17.5 |
| IHF80-50-200 | 80 | 200 | 160 | 20 | 4-Ф17.5 | 50 | 165 | 125 | 20 | 4-m16 |
| IHF80-50-250 | 80 | 200 | 160 | 20 | 4-Ф17.5 | 50 | 165 | 125 | 20 | 4-m16 |
| IHF100-80-125 | 100 | 220 | 180 | 22 | 4-Ф17.5 | 80 | 200 | 165 | 20 | 8-m16 |
| IHF100-80-160 | 100 | 220 | 180 | 22 | 4-Ф17.5 | 80 | 200 | 165 | 20 | 8-Ф17.5 |
| IHF100-65-200 | 100 | 220 | 180 | 22 | 4-Ф17.5 | 65 | 185 | 145 | 20 | 4-Ф17.5 |
| IHF125-80-160 | 125 | 250 | 210 | 22 | 4-Ф18 | 80 | 200 | 160 | 20 | 8-Ф17.5 |
| IHF125-100-200 | 125 | 250 | 210 | 22 | 4-Ф18 | 100 | 220 | 180 | 20 | 8-Ф17.5 |
八、IHF系列氟塑料离心泵订货须知:
一、请提供以下详细数据：①氟塑料离心泵的产品名称与型号②氟塑料离心泵的流量要求单位m3/h或L/min③氟塑料离心泵的扬程或出口压力要求单位m或Mpa④氟塑料离心泵的使用条件和功况条件⑤氟塑料离心泵的进出口口径⑥氟塑料离心泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的氟塑料离心泵的产品型号，请按氟塑料离心泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海新永良的技术专家为您选型确认。
四、我公司服务电话：021-56358080
