一、产品简介：

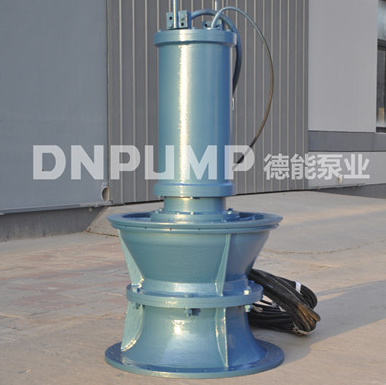

轴流式潜水泵、混流式潜水泵主要由泵体、叶轮、潜水电机等组成。电机与泵头共轴并构成一个整体，电机与泵使用机械密封隔开，电缆进线处用进线密封封好，使整个电机处于良好的密封状态，整机潜没在水中运行。

整机内部有泄漏及温升保护装置，运行安全可靠。叶片可调，流量、扬程变化范围大。

产品执行JB/T10179-2000《混流式、轴流式潜水泵》标准。

广泛适用于农田水力设施、城市防洪及供水、轻度污水排放及调水工程。特别适用于流量扬程变化范围大的场合。

二、产品优势：

1、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

2、抗扭装置：机组启动瞬间电机起动力矩的反作用力矩常会使机组整体反向旋转，具有东方特色的抗扭装置能轻松化解此问题。

3、电缆耐用防水：用耐油重型橡套电缆，出线处采用特殊密封结构，防止渗漏，保证长久可靠，电机腔内无凝露。

4、安全可靠：两套或多套独立的机械密封，特殊的摩擦副材质上下串联安置，提供多重保护，使用寿命长且实用可靠。

5、安装方便、投资省：电机、泵合二为一，无需现场进行耗工耗时复杂的轴线对中安装工序，安装十分方便；由于泵潜入水中运行，可大大简化泵站的建筑结构工程，减少安装面积，可节约泵站的工程总造价30～40%。

三、工作条件：

流量：670～28000m3/h

扬程：1.0～20m

介质温度≤+50℃

环境温度≤+40℃

四、配套产品：

钢制井筒、穿墙管、拍门

输水管路

电控柜

五、电机转速：

2极电机，定子磁场磁极1对，同步转速3000转/分，额定转速约2900转/分。

4极电机，定子磁场磁极2对，同步转速1500转/分，额定转速约1450转/分。

6极电机，定子磁场磁极3对，同步转速1000转/分，额定转速约950转/分。

8极电机，定子磁场磁极4对，同步转速750转/分，额定转速约720转/分。

磁极越多，转速越低，相同功率时体积越大，造价越高，效率越低，但扭矩也大。

在水泵的生产中，选用的电机极数越多，转速越慢，会带来流量和扬程的降低，需要通过更大的泵体来进行弥补，所以成本将会在泵体和电机两个部分同时大幅增加。但同时低转速水泵所带来的好处也是显著的，因为转速的降低，噪音、耐磨、发热和使用寿命等多个环节也会性能突显。

六、产品特点：

1、由于电机与水泵构成一体，现场无需进行耗工、耗时、复杂

的轴线对中装配程序，安装十分方便、快捷，因此可不预留备用泵的

机位，将备用泵存于库房，节省泵站进水池的投资。由于潜入水中运

行，可大大简化泵站及建筑结构工程，减少安装面积，节约泵站总造

价的 30~40%。

2、泵在水中运行，水流从电机周围流过，噪声低，电机冷却条

件好。可以建为地下泵站，保持地面的环境风貌。

3、采用潜水电泵，是解决在水位涨落大的沿江、湖泊地区建泵

站和防洪问题**彻底的方法，省去了机泵间的长轴，提高了运行安全可靠性。
