一、产品简介

    潜水轴流泵主要由水喇叭口、叶轮部件、叶轮外壳、导叶体四大零件构成，出水口径可达1600mm，过水量

大，适用于农业灌溉和给排水、市政排放雨水和轻度污水、水利中调水工程等。

    潜水泵站的主要设备-潜水电泵（简称潜水泵），有QZB型潜水轴流泵和QHB型潜水混流泵，是将电机与轴流

泵和混流泵结合而成的机电合一产品，是传统长轴轴流泵和混流泵的更新换代产品。潜水泵站因土建简单，工程

造价低，维护管理方便，运行简便易于自动化，工作可靠性好，美化环境而得到迅速发展。

二、产品性能

     1) 潜水泵与传统长轴泵除使用场合、进出水条件、特性参数基本上保持一致外，还具有以下几点显著优势：

     2) 泵站工程总投资节省30%以上；

     3) 建设周期节约40%以上；

     4) 机组安装时间节约95%以上；

     5) 机组重量减轻50%以上；

     6) 省去泵站防洪墙投资；

     7) 维护费用低；

     8)无运转噪音，操作简便，易于自动化运行；

     9) 地面建筑高度低，可省去泵房建筑，甚至可在地面以下建泵站。

二、产品用途

     1)  农田灌溉与排水；

     2) 市政排放雨水及轻度污水；

     3) 工业中工艺用水、冷却水；

     4) 水利中调水工程。

     潜水泵名义出水口径从350、500、600、700、800、900、1000、1200、1400、1600mm共计十种口

径，流量范围0.12-12m3/s，扬程范围2-14m；功率范围7.5-630kW；电压等级380V、660V、3kV、6kV 、10kV。

三、 结构说明

     QZB型潜水轴流泵和QH(B)型潜水混流泵，泵段由进水喇叭口，叶轮部件，叶轮外壳和导叶体四大零件组成。

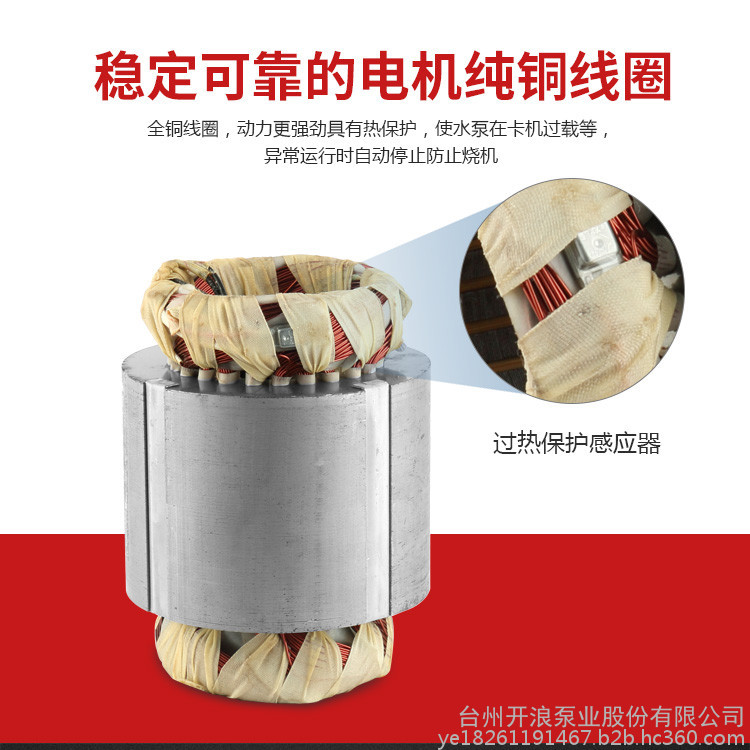

     潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴

处有转动密封装置，潜水电机具备一切潜水运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警

和保护装置，不影响电机正常运转的早期渗漏（只报警）。当线圈温度超过135℃、轴承温度超过90℃时，采用

断电保护，所有保护器由一个潜水泵专用保护器进行监控，以保证潜水泵安全使用。
