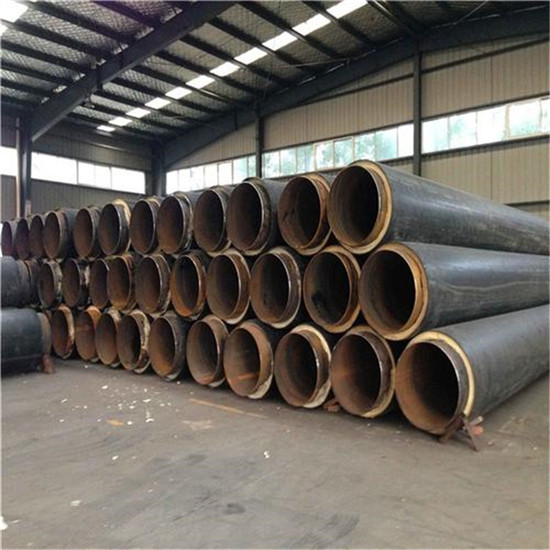

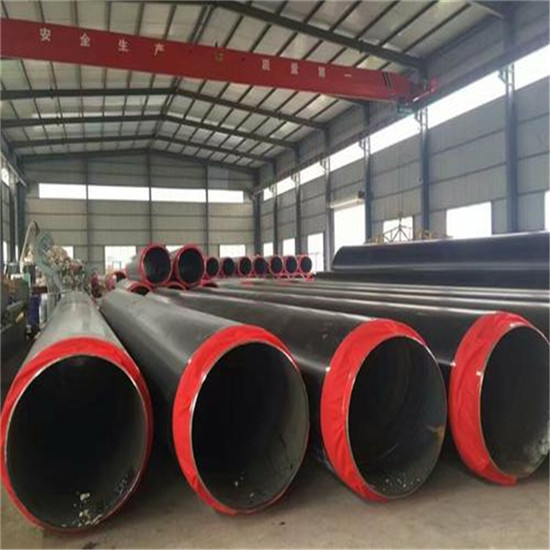

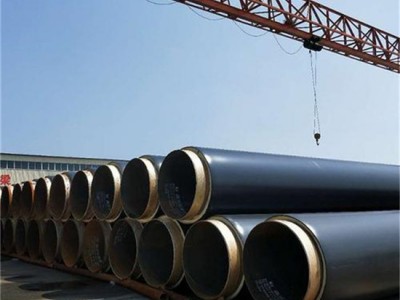

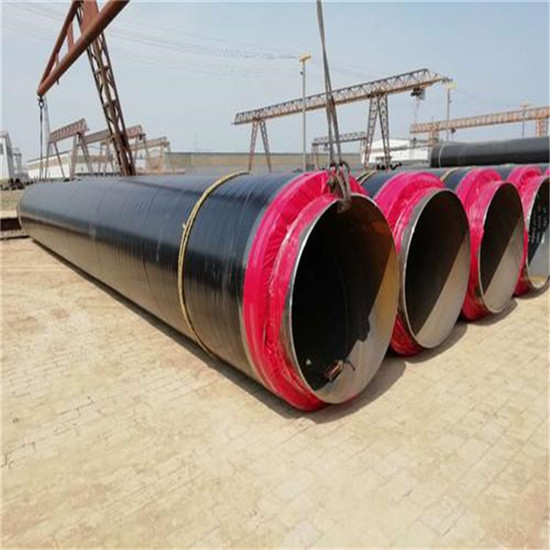

《聚氨酯保温管》

概述：
聚氨酯直埋保温管在国外发达地区已成为一项成熟的先进技术。近十几年，我国供热工程技术人员通过研究此项先进技术，推动着国内管网敷设技术向更高的层次发展。聚氨酯直埋保温管以高功能聚醚多元醇组合料和多次甲基多苯基多异氰酸酯为原料经化学反应发泡而成，由于其施工简便、节能防腐、容重轻、强度高、绝热、隔音、阻燃、耐寒、防腐、不吸水等优异特点效果显著，大量用于室内外管道，集中供热管道，中央空调管道，化工、医药工业管道等保温、保冷工程。

相关标准及参数：
执行GB/T29047-2012《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》标准或EN253《用于地下水热管网的整体预制保温系统，由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管》，钢管可以采用：20#和Q235钢制作的无缝钢管、螺旋钢管及电焊钢管，性能指标符合石油部标准；无缝钢管采用GB/T8163-2008标准；螺旋钢管采用SY/T5037-2000，GB/T9711.1-2011，电焊钢管采用GB/T3091-2001。 通常情况下，DN20-DN150采用无缝或电焊钢管，DN200以上采用螺旋钢管，也可根据工程需要采用用户要求的各类钢管。钢质管件采用推制或压制工艺。 执行标准：钢制对焊管件GB/T12459-2005 钢板制对焊管件GB/T13401-2005 钢制弯管SY/T5257-2004；外套管执行GB13018-91《聚乙烯(PE)管材外径和壁厚偏差》标准；聚氨酯直埋保温管技术参数: 轴向剪切强度: ≥0.12MPa(23±2℃)，连续运行温度: 140℃ Max，峰值运行温度: 150℃ Max，使用寿命: ≥30年(保温层及外护层，工作钢管的使用寿命与水质有关)， 管端净区长度: 200mm-400mm，管径范围: DN20-DN1200，平均孔径:≤0.5mm，闭孔率≥88%，任意位置密度 ≥60㎏/m3，抗压强度 ≥0.3MPa(10%变形条件下)，吸水率: ≤10%(100℃沸水90分钟)， 高密度聚乙烯外护管: 密度≥950㎏/m3(20℃)，炭黑含量: 2.5%±0.5%(质量百分比)，导热系数: 0.43W/(m.℃)，热膨胀系数: 18010-6(1℃)，熔融聚氨酯直埋保温管指数: 0.50~0.70g(MFI 190℃/5kg)，拉伸强度: ≥19MPa，断裂伸长率: ≥350%，耐环境应力开裂: ≥200h。

结构：
外层：工作钢管根据设计和客户的要求一般选用无缝管、螺旋焊管、直缝焊管、ppr和玻璃钢管等。（钢管表面可进行抛丸除锈工艺，也可做防腐）
第二层：聚氨酯保温层用低、高压发泡机在钢管与外护层之间的夹层中，一次性注入硬质聚氨酯泡沫塑料原料而成。（即俗称的“管中管发泡工艺）
第三层：高密度聚乙烯预制成需方要求壁厚的塑料管材，其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐、防水；或者选用玻璃钢，其特点是重量轻，寿命长，运输便利，施工费用低，无须维修，综合造价低。

施工特点：
1.降低工程造价
据有关部门测算，双管制供热管道，一般情况下可以降低工程造价的25%(采用玻璃钢做保护层)和10%(采用高密度聚乙烯做保护层)左右。
2.热损耗低，节约能源
聚氨酯直埋保温管其导热系数为:λ=0.013-0.03kcalm·h·oC，比其他过去常用的管道保温材料低得多，保温效果提高4~9倍。再有其吸水率很低，约为0.2kgm2。吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92%左右。低导热系数和低吸水率，加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳，改变了传统地沟敷设供热管道"穿湿棉袄"的状况，大大减少了供热管道的整体热损耗，热网热损失为2%，小于国际10%的标准要求。
3.防腐，绝缘性能好，使用寿命长
由于聚氨酯直埋保温管保温层紧密地粘结在钢管外表面，隔绝了空气和水的渗入，能起到良好的防腐作用。同时它的发泡孔都是闭合的，吸水性很小。高密度聚乙烯外壳、玻璃钢外壳均具有良好的防腐、绝缘和机械性能。因此，工作钢管外皮很难受到外界空气和水的侵蚀。只要管道内部水质处理好，据国外资料介绍，聚氨酯直埋保温管的使用寿命可达50年以上，比传统的地沟敷设、架空敷设使用寿命高3~4倍。
4.占地少，施工快，有利环境保护
聚氨酯直埋保温管不需要砌筑庞大的地沟，只需将保温管埋入地下，因此大大减少了工程占地，减少土方开挖量约50%以上，减少土建砌筑和混凝土量90%。同时，聚氨酯直埋保温管加工和现场挖沟平行进行，只需现场接头，可以缩短工期约50%以上。
5.可设置报警系统，自动检测管网渗漏故障，准确指示故障位置并自动报警
聚氨酯直埋保温管设有渗漏报警线，一旦管道某处发生渗漏，通过报警线的传导，便可在专用检测仪表上显示出保温管道渗水、漏水的准确位置及渗漏程度的大小，以便通知检渗人员迅速处理漏水的管段，保障供热管网的安全运行。
