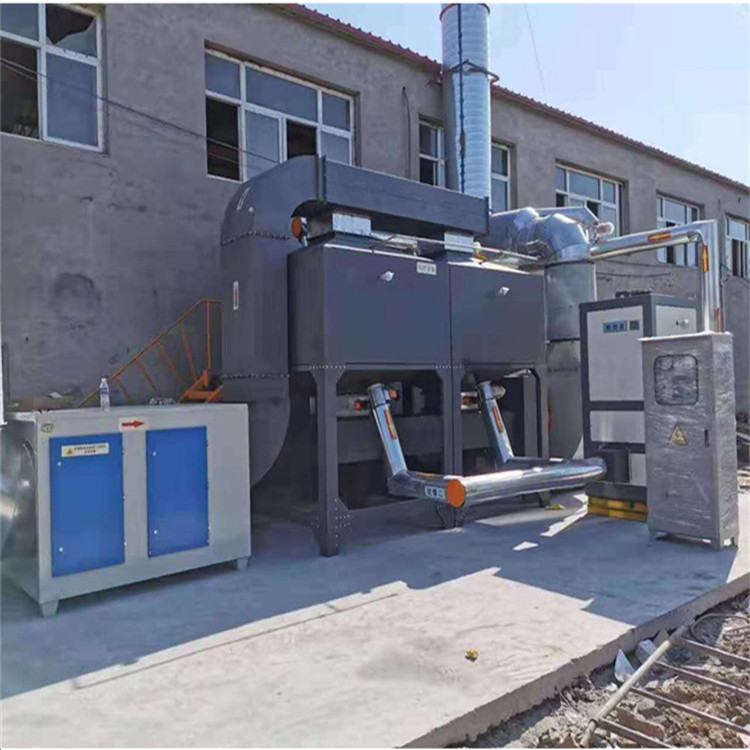

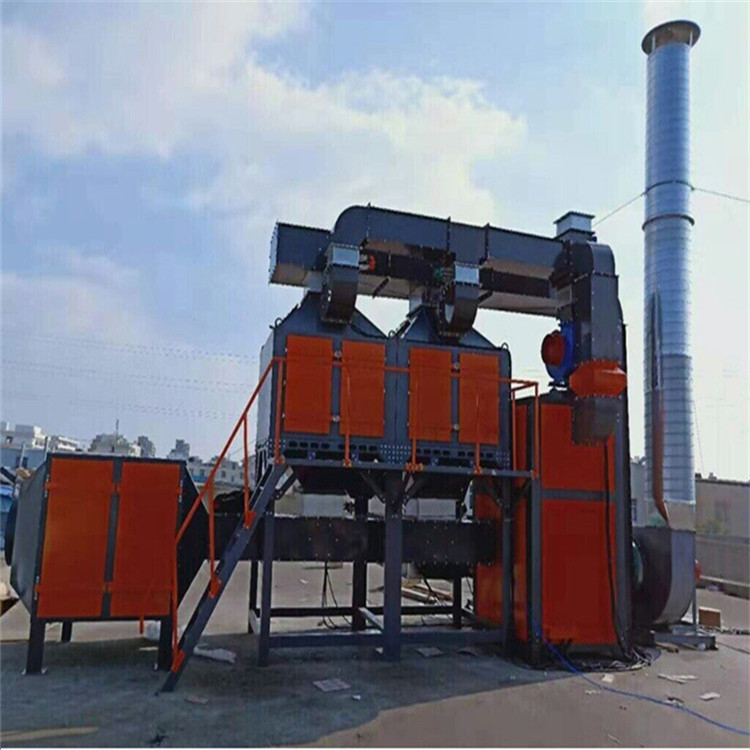

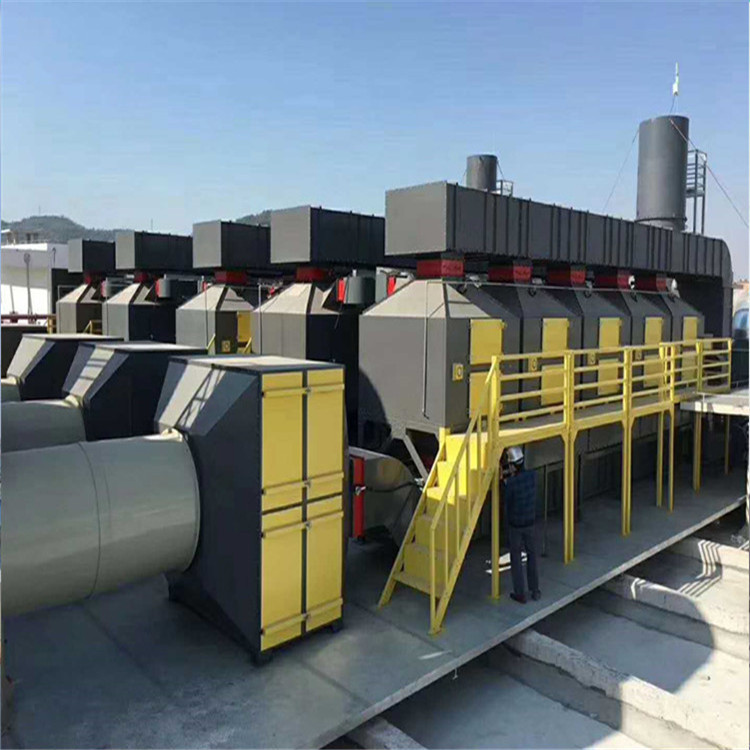

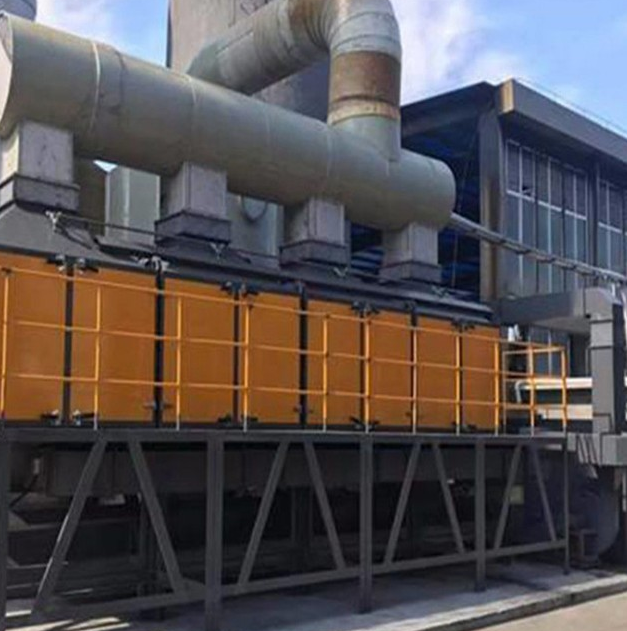

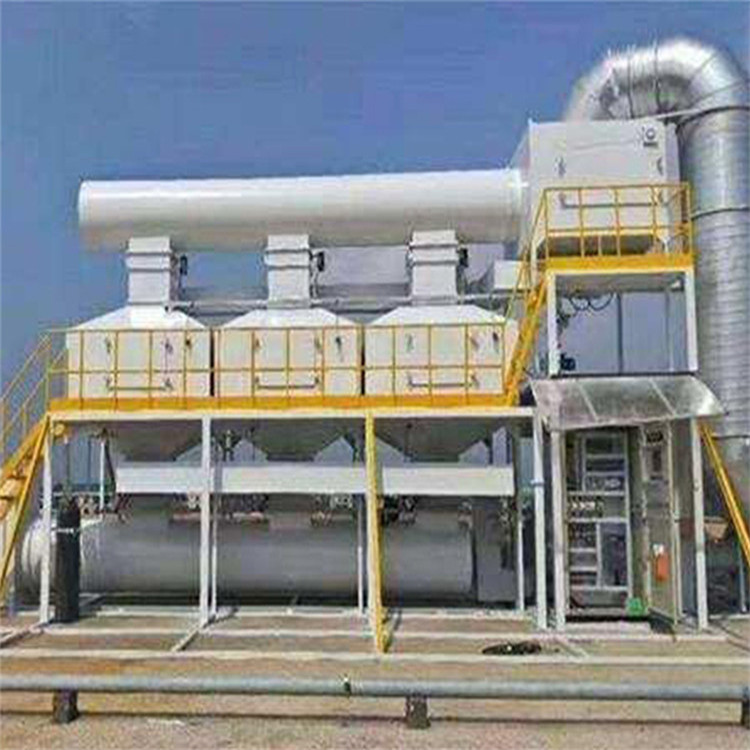

催化燃烧装置

工作原理

在化学反应过程中，利用催化剂降低燃烧温度，加速有毒有害气体完全氧化的方法，叫做催化燃烧法。由于催化剂的载体是由多孔材料制作的，具有较大的比表面积和合适的孔径，当加热到300＾450℃的有机气体通过催化层时，氧和有机气体被吸附在多孔材料表层的催化剂上，增加了氧和有机气体接触碰撞的机会，提高了活性，使有机气体与氧产生剧烈的化学反，具有初次投资成本低、设备结构简单和净化效果应而生成C2和H20，同时产生热量，从而使得有机气体变成无毒无害气体。

催化燃烧装置主要由热交换器、燃烧室、催化反应器、热回收系统和净化烟气的排放烟囱等部分组成，其净化原理是:未净化气体在进入燃烧室以前，先经过热交换器被预热后送至燃烧室，在燃烧室内达到所要求的反应温度，氧化反应在催化反应器中进行，净化后烟气经热交换器放出部分热量，再由烟囱排入大气。

活性炭吸附脱附催化燃烧

（1）吸附:活性炭吸附处理有机废气是利用活性炭微孔能吸收有机性物质的特性，把大风量低浓度有机性废气中的有机溶剂吸附到活性炭中并浓缩，经吸附净化后的气体达标直接排空。其实质是一个物理的吸附浓缩的过程。并没有把有机溶剂处理掉。

（2）脱附:采用热脱附法，脱附时，燃烧炉电加热管将空气加热，在风机带动下吹送至活性炭箱中，将机溶剂从活性炭中脱附出来，并把经浓缩后的高浓度废气吹送至催化燃烧床中。在催化剂的作用下，有机性物质在～250℃的催化起燃温度低温化学燃烧，因此安全可靠，解决活性炭的二次污染问题并再生
活性炭吸附一催化燃烧脱附把两者的优点有机地结合起来先利用活性炭进行吸附浓缩，当活性炭吸附接近饱和时，利用电加热启动催化燃烧设备，并利用热空气加热活性炭吸附床，当催化燃烧反应床加热到～250℃，活性炭吸附床局部达到60～100℃时，从吸附床解吸出来的高浓度废气**可以在催化反应床中进行低温氧化反应。反应后的高温气体经换热器换热，一部分回用送入活性炭吸附床进行脱附，另一部分排入大气。脱附出来的废气经换热器换热后温度迅速提高，降低了催化燃烧的启动电功率，从而使催化燃烧装置及脱附过程达到小功率运行
