s结构特点
1、转子几何形状由本公司自主研发设计，容积利用率高达67%。排净率高达99%。

2、转子与转子之间，转子与泵体之间保持一点的间隙，无摩擦，不需要用润滑油，真正实现清洁真空。

3、数控高精度机床加工及动平衡校准，保持转子调整平衡动势，噪音低。

4、直排大气，并能在3min内快速启动至极限真空。

5**组合密封，无泄漏（气、油）真正超清洁真空。

6、泵腔、转子、气道等过滤部件有特殊涂层，耐磨并高效防腐，耐强酸及绝大部分有机溶剂。

7、采用进口原装SKF、NSK轴承，大大提高泵的使用寿命，减少维修周期。

8、可多级组合，极限真空可达＜1Pa，本公司产品已超过国外进口同类产品。

9、作为罗茨泵、分子泵、钛升华泵，溅射离子泵、低温泵的前级泵配套，可组成清洁的无忧中真空和无油高真空机组，以满足更广泛的用户需求。

W工作原理

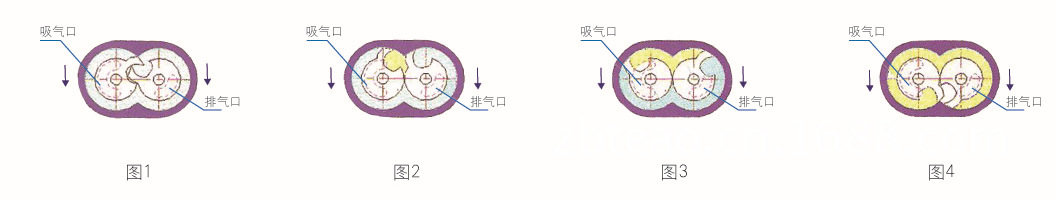

爪型真空泵是清洁干式真空泵，利用容积变化，在搁板的左右转子的位置开设吸气口和排气口，凭借一对特殊的爪型转子，告诉反向旋转，边吸气，边排气。如图所示，转子的爪尖部分将泵腔分成完全封闭的两部分：吸气腔和排气腔。

吸气过程：在转子旋转至图（2）位置时，开始吸入的气体，转子旋转大约200°，至道吸气口关闭，如图（4),转子继续旋转到水平位置时吸气终了。此时，排气口和吸气口完全关闭，形成完全封闭的真空腔。

排气过程：当转子旋转至图（1）位置时，将上一周吸入的气体进行双压缩。当转至（3）位置时，排气口打开、开始排气，直到转至图（4）位置时，排气终了，此时吸气口也将关闭，吸气腔已充分吸满气体，因吸气和排气是同时进行的。所以转自在不停的高速旋转，泵**不断的吸气、排气。

T主要应用领域：

1、TSD干式无油（爪型）真空泵适用于极限真空1Pa真空获得环境，广泛应用于科研实验室，石油化工，制药，医药中间体、食品、光伏电子、冶金矿业等行业。

2、由于泵的冷凝，压缩特性，可将可疑气体

有机溶剂（乙醇、苯、汽油、丁烷）在泵腔冷凝后逐级由排液口收集，可以实现**回收，重复使用，所以更节能，更环保。

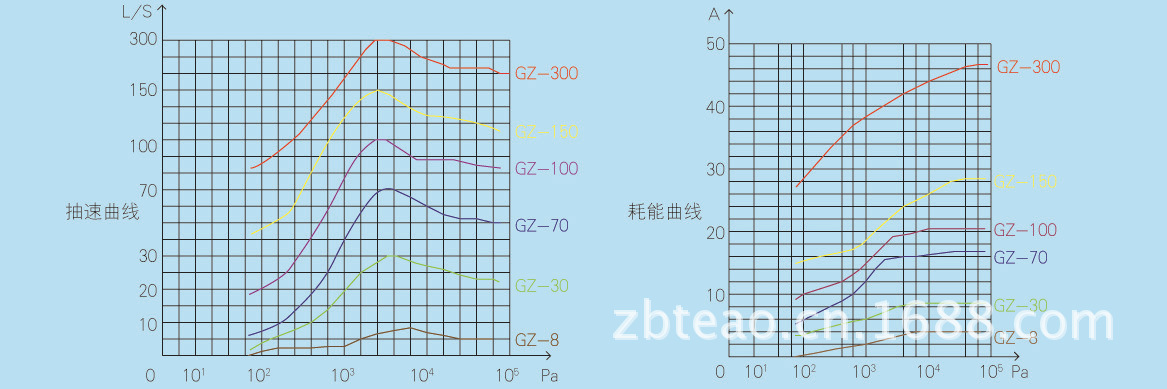

注：1、上述曲线指标是在吸入空气温度20℃，大气压力101310Pa（760mmHg），空气湿度70%下测得，应视不同工况而定。

2、极限压力是在不带任何容器，泵口在密封条件下充分抽气用压缩式真空计在机组入口得测得的空气分压力的**低值。

3、电源若有变频器启动，以上指标会发生变化。

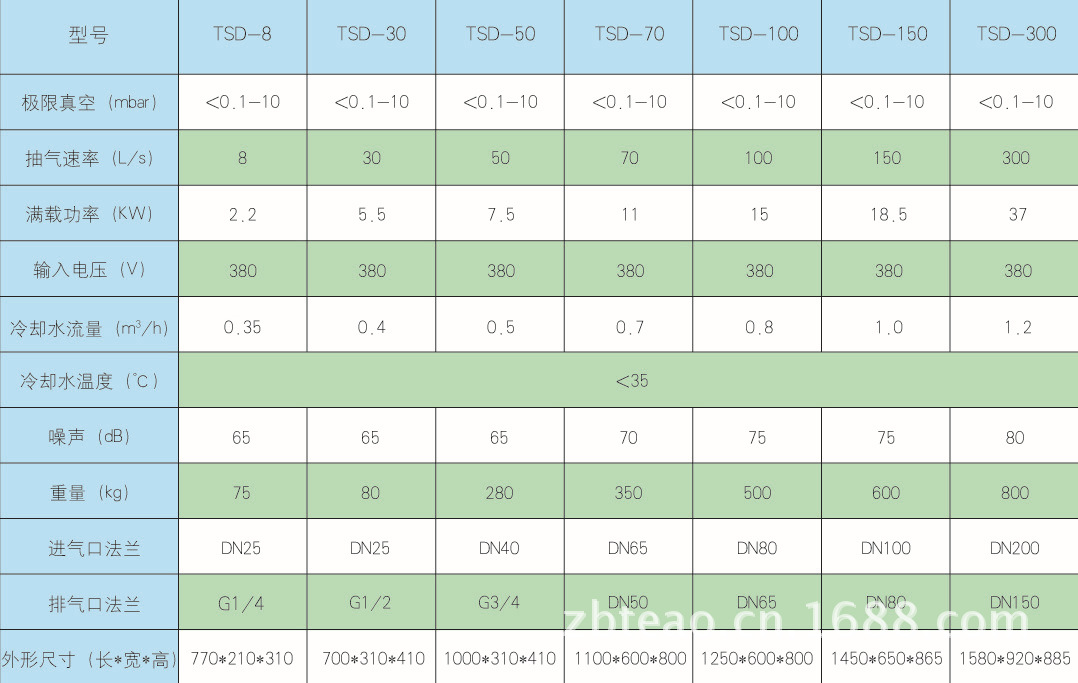

T主要技术性能和规格:
