特点和及工作原理

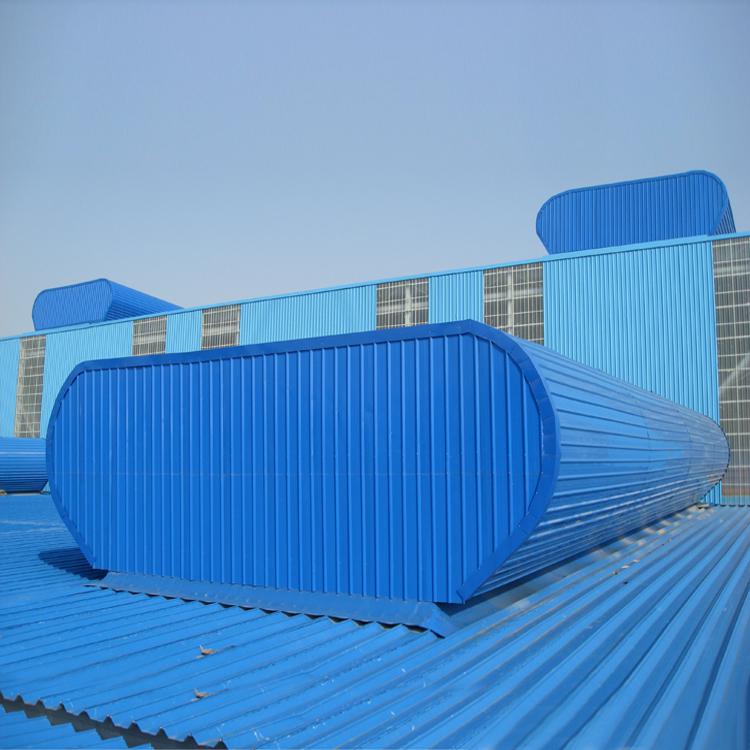

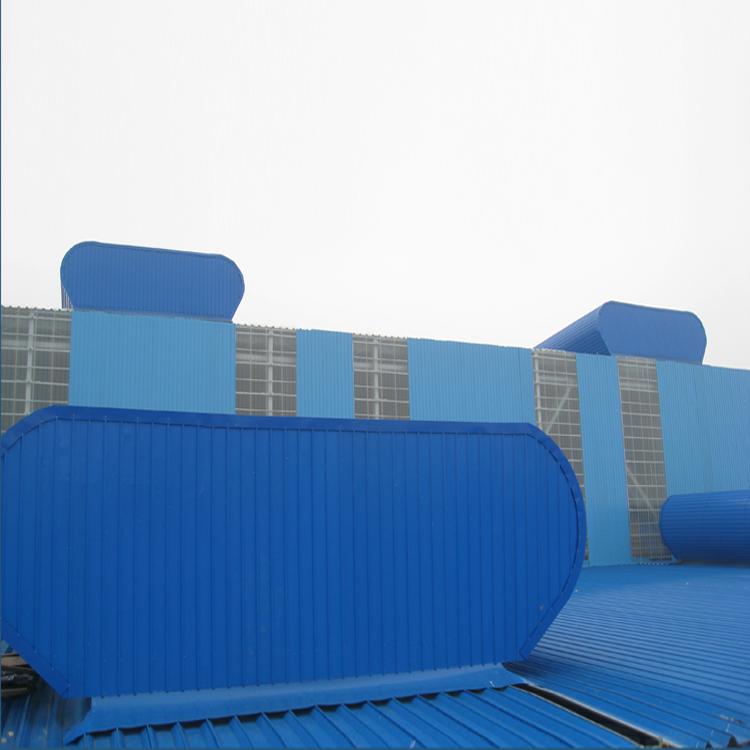

弧线（折线）型通风天窗是利用室外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。弧线（折线）型能风天窗主要由外围护板、天窗架、挡雨板、排水槽、阀板、启闭机构、泛水板等组成，具有结构重量轻，外形美观、通风效率高、防雨雪和避风性能好、安装方便等特点。
薄型通风天窗是一种高效、重力自流、不用电力散热通风装置。其特点是外型高度低、风阻力力小、防雨雪性能好、模块化单元组合，可以方便地连续组装。
设计要求
通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度、进排风温差、通风量等因素确定通风天窗的规格型号。
通风天窗的抗风压强度值≤1.0kPa,雪荷载≤0.4KN/㎡，具体数值由生产厂家提供 ，如不能满足要求时，需与生产厂家协商，另行设计制作。
通风天窗适用于非地震地区和抗震设防烈度≤7度的地震区，如不能满足要求，需与生产厂家协商，另行设计制作。
通风天窗适用于钢结构建筑，也适用于钢筋混凝土框、排架结构建筑，选用时应注明。如用于钢筋混凝土结构屋面，应在相应部位预埋连接用钢板埋件。
通风天窗钢板基座是天窗与屋面的连接构件，应根据所选用的通风天窗型号及生产厂家提供的资料由工程进行结构计算、设计和加工制作。
通风天窗的防锈底漆和面漆材料由生产厂家定，色彩按工程设计。
在有防爆要求的建筑中，通风天窗应采取防飘雨措施。
材料、制作、安装、验收
通风天窗作为工厂化生产的定型产品，一般由天窗架、外围护板（挡风板）、挡雨板、排水沟槽、阀板、泛水板、启闭机构等部分组成。
天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235-B，焊条采用E43型。
外围护板（挡风板）一般采用0.6厚压型钢板，既彩色涂层钢板或以镀锌钢板为原材，经辊压冷弯成型的建筑用周维护板材。也可采用1.5厚玻璃钢采光板。

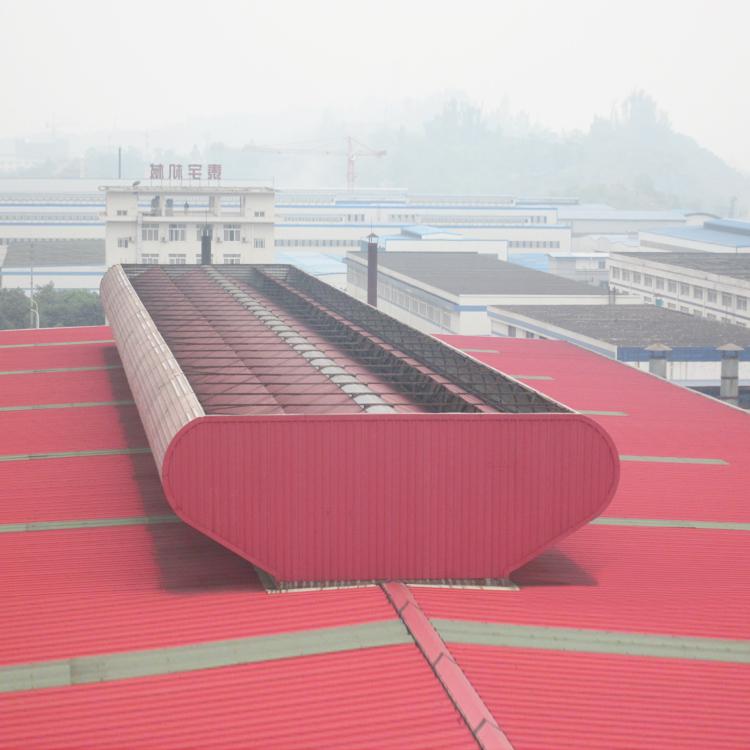

有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板，它是以玻璃纤维为增强材料，以合成树脂为粘合剂，经过机械成型的复合材料。玻璃钢采光板的厚度≥1.5mm，透光率≥80%。
通风帽采用不锈钢钢板或铝合金板制作。不锈钢钢板应符合《不锈钢热轧钢板》GB/T4237、《不锈钢冷轧钢板》GB/T3280的要求，铝合金板应符合《铝及铝合金轧制板材》GB/T3880的要求。
通风天窗的制作由生产厂家负责。天窗架的焊接应校平直，其对角线误差每米±1.5mm，骨架平面扭翘不大于5.0mm。
钢板基座采用有加筋板的C型钢形式或工字钢形式，由工程进行设计制作和安装。
启闭式通风天窗的电源电压为380V，频率为50Hz。电源、配电箱按工程设计，电气控制部分由生产厂家负责设计与制作。
通风天窗的安装按3m和4m的纵向单元进行组合，即天窗架的间距为3000mm或4000mm。当组合后的长度较长时，每60m应至少设一个检修孔，通风天窗高度≥2m时，端部应设检修梯。检修孔和检修梯均有生产厂家制作。
通风天窗与屋面的连接安装，应根据有关结构专业标准图集按具体工程设计进行安装施工。
通风天窗及通风帽的制作验收应符合《建筑工程施工质量验收统一标准》、《钢结构工程施工质量验收规范》及《屋面工程质量验收规范》的要求，产品须按照天窗行业标准及国家标准进行验收，对尚无行业标准及国家标准的，应以企业标注进行出厂前的验收，并出具产品合格证，验收合格后方可出厂。
本图集与下列图集配合使用
《压型钢板、夹芯板屋面及墙体建筑构造》        01J925-1~3
《梯形钢屋架》                                05G511
《轻型屋面梯形钢屋架》                        05G515
《门式钢架轻型房屋钢结构》                    02SG518-1~3
《钢筋混凝土屋面梁》                          04G353-1~6
《预应力混凝土工字型屋面梁》                  05G414-1~5
《1.5×6.0m预应力混凝土屋面板》               G410-1~2
《钢结构设计示例-单层工业厂房》                06CG04
《通风钢天窗架》
