必需汽蚀余量	20
材质	铸铁
产地	上海
功率	50KW
规格	XBD-DL
流量	72m3/h
驱动方式	电动
效率	100
性能	不阻塞
压力	8
扬程	50m
原理	离心泵
重量	52
转速	2900
泵轴位置	边立式
叶轮数目	1
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸式
品牌	上海北洋
型号	XBD-DL

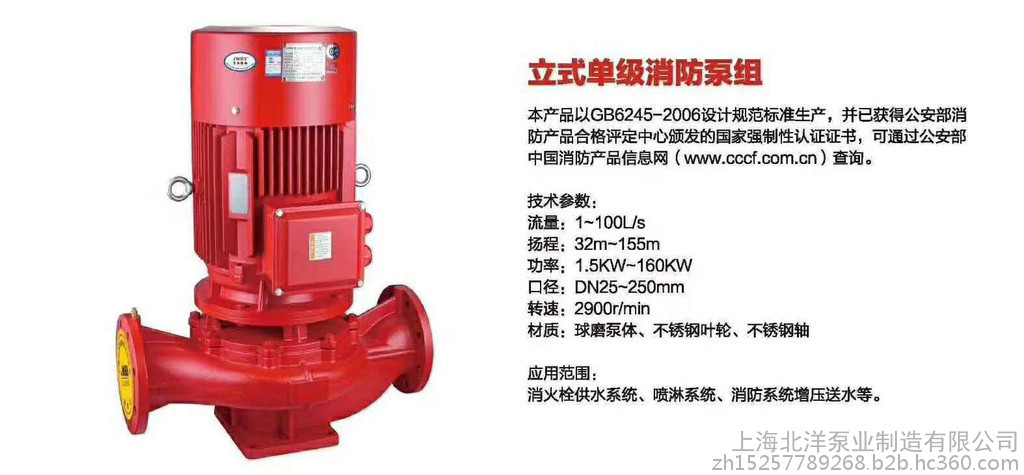

XBD级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

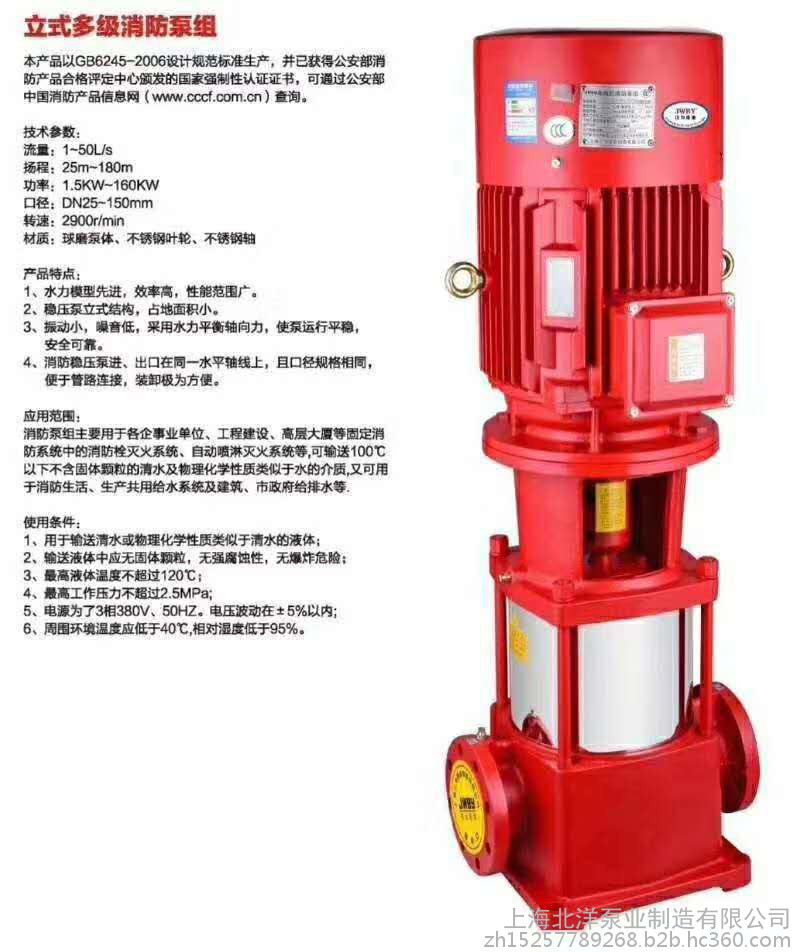

??XBD消防泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用连轴器连接，整体为刚性连接，使用是无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封，用户可根据需要选择。

??产品特点：

??1、泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

??2、泵吸入口和吐出口均水平方向，简化了管路的连接。

??3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。

??4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

??5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

??产品用途：

??XBD消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，代替了原IS型。
