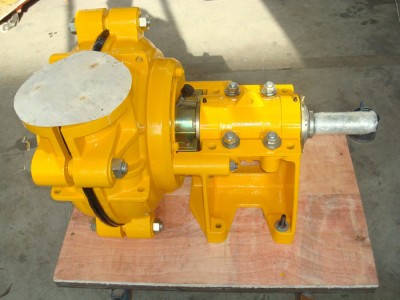

AH系列渣浆泵

1、产品概述

 AH(R)、HH系列渣浆泵为单级单吸悬臂卧式离心泵，适用于冶金、矿山、煤炭、电力、建材等工业部门输送含有悬浮固体颗粒的液体。如精矿、尾矿、灰渣、煤渣、水泥、泥土、沙砾等强硬度、强磨蚀、高浓度渣浆。被输送的固液混合物的温度一般不超过80℃，重量浓度可达60%。

2、型号意义：

4  /  3  C - AH(AHR或HH)

                            渣浆泵类型；AH为渣浆泵，AHR为衬胶渣浆泵

                            HH为高扬程渣浆泵

                            托架形式

                            泵吐出口直径（英寸）

                            泵吸入口直径（英寸）

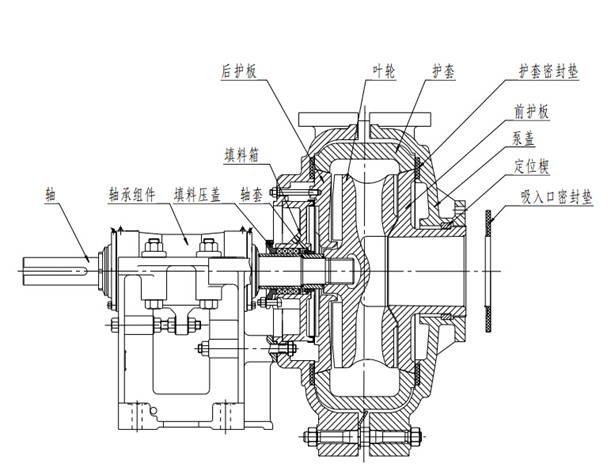

3、结构特点

 1、AH(R)、HH型泵为单级、单吸、悬臂、卧式离心渣浆泵。

 2、独有的宽流道、叶片内凹设计，过流和抗磨损能力强。

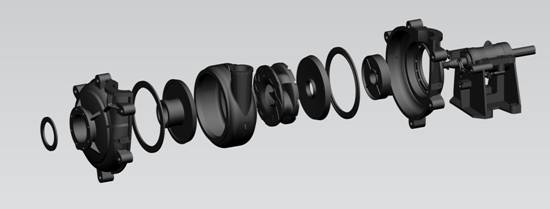

 3、 双壳体结构，过流件可采用金属内衬或橡胶内衬，并可相互更换。

 4、 高强度、刚性整体托架以及大直径轴和短悬臂设计，适用于大功率恶劣工况。

 5、 脂润滑的筒式轴承组件型式，结构简单，运行可靠，易于维护。

 6、 转子部件可轴向调节，确保泵的性能稳定。

 7、多种密封型式：填料密封，副叶轮密封以及机械密封任意选择。

 8、可多级串联使用，满足长距离、高扬程的渣浆输送。

应用领域

 AH、HH型渣浆泵主要应用于选矿、选煤厂的合格介质输送，冶金、煤炭、电厂、建材等工业部门输送含有悬浮固体颗粒的液体。

 AHR型渣浆泵主要应用于矿山的尾矿输送，烟气脱硫的外围系统，部分主浆液系统无锋利棱角CW≤30%中值粒径较小的场合。

选型中选用流量范围为：

 AH型泵：   对高浓度、强磨蚀性渣浆流量范围为40-80%

  对中浓度、中磨蚀性渣浆流量范围为40-100%

  对低浓度、低磨蚀性渣浆流量范围为40-120%

 HHH型：  对中浓度、中磨蚀性渣浆流量范围为40-80%

  对低浓度、低磨蚀性渣浆流量范围为40-100%
