| 类型 | 齿轮泵 |
| 用途 | 排污泵 |
| 材质 | 不锈钢 |
| 功率 | 55 |
| 流量 | 400（m3/h） |
| 排出口径 | 250（mm） |
| 效率 | / |
| 性能 | 不阻塞 |
| 扬程 | 22（m） |
| 转速 | 1450（rpm） |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮结构 | 封密 |
| 叶轮吸入方式 | 双吸式 |
| 品牌 | 上海正奥 |
| 型号 | 250ZW400-22 |

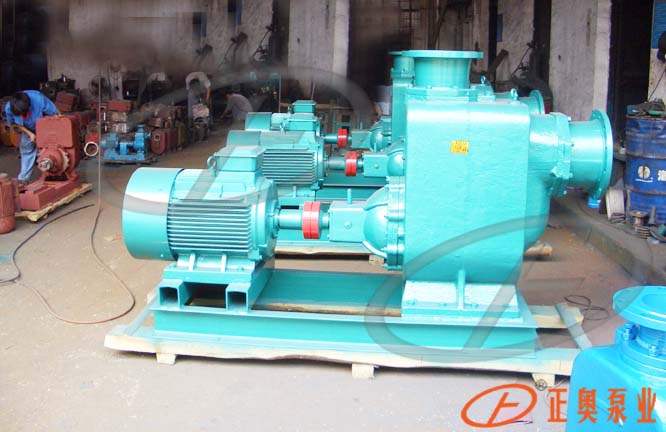

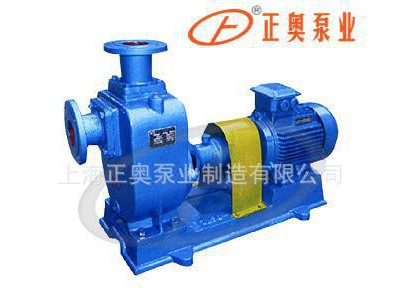

一、产品概述： ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，ZW型自吸式无堵塞排污泵借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，ZW型自吸式无堵塞排污泵而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景ZW型自吸式无堵塞排污泵 本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围： 适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。 1.环境温度≦50℃，介质温度≦80℃特殊要求可达200.℃ 2.介质PH值铸铁材质为6-9，不锈钢为2-13. 3.介质重度不超过1240千克/m3 4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为≦10米。 5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。 三、产品优点： 1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。 2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。 3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

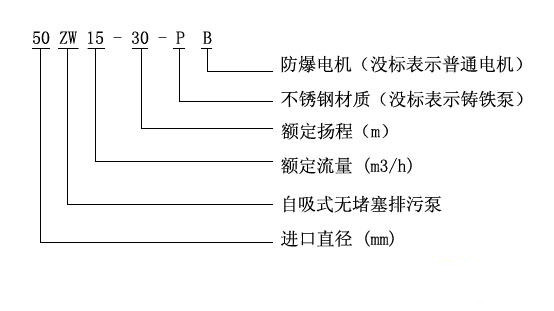

四、型号意义：
五、性能参数： | 型号 | 流量 | 扬程 | 功率 | 转速 | 效率 | 汽蚀余量 | 自吸高度 | 自吸时间 | 重量 | | （m3/h） | （m） | （km） | （r/min） | （%） | （m） | （m） | （min/5m) | （kg) | | 25ZW8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2 | 5.5 | 3 | 100 | | 32ZW5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | | 32ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | | 32ZW9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | | 40ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | | 40ZW20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | | 40ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | | 50ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | | 50ZW20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | | 50ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | | 50ZW20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 | | 65ZW30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 | | 65ZW25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3 | 5.5 | 3 | 200 | | 65ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3 | 5.5 | 2 | 200 | | 65ZW40-25 | 40 | 25 | 7.5 | 1450 | 50 | 3 | 5.5 | 2 | 200 | | 65ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3 | 5.5 | 2 | 240 | | 80ZW40-16 | 40 | 16 | 4 | 1450 | 50 | 3 | 5 | 3 | 240 | | 80ZW40-25 | 40 | 25 | 7.5 | 1450 | 50 | 3 | 5.5 | 2 | 200 | | 80ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3 | 5.5 | 2 | 200 | | 80ZW65-25 | 65 | 25 | 11 | 290 | 52 | 3 | 5.5 | 2 | 240 | | 80ZW80-35 | 80 | 35 | 15 | 2900 | 45 | 3 | 5.5 | 3 | 285 | | 80ZW80-35 | 80 | 35 | 15 | 1450 | 50 | 3 | 5.5 | 2 | 450 | | 80ZW50-60 | 50 | 60 | 22 | 2900 | 55 | 3 | 5 | 3 | 340 | | 100ZW100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4 | 5.5 | 3 | 300 | | 100ZW80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4 | 5.5 | 3 | 300 | | 100ZW100-20 | 100 | 20 | 11 | 1450 | 53 | 4 | 5.5 | 3 | 340 | | 100ZW100-30 | 100 | 30 | 22 | 1450 | 53 | 4 | 5.5 | 2 | 510 | | 125ZW120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 | | 150ZW180-14 | 180 | 14 | 15 | 1450 | 60 | 5 | 5.5 | 3.5 | 500 | | 150ZW180-20 | 180 | 20 | 22 | 1450 | 60 | 5 | 5 | 3 | 570 | | 150ZW180-30 | 180 | 30 | 37 | 1450 | 65 | 5 | 5 | 3 | 680 | | 150ZW180-38 | 180 | 38 | 55 | 1450 | 45 | 5 | 6 | 3.5 | 800 | | 200ZW280-14 | 280 | 14 | 22 | 1450 | 65 | 5 | 5 | 3 | 700 | | 200ZW280-28 | 280 | 28 | 55 | 1450 | 55 | 4 | 5.2 | 3 | 940 | | 250ZW420-20 | 420 | 20 | 55 | 1450 | 61 | 6 | 4.5 | 2.5 | 1150 | | 300ZW800-14 | 800 | 14 | 55 | 1450 | 65 | 6 | 4.5 | 2.5 | 1400 |
六、故障与排除： 故 障 | 原 因 | 排除方法 | 泵不出水 | 1.泵体内未加储液或储液不足 2.吸入管路漏气 3.电压过低 4.吸程太高或吸入管路太长 5.机械密封泄漏过大 | 1.加足 2.消除管路漏气现象 3.调整电压 4.降低吸程或縮短管路 5.修理或更換 | 泵出水不足 | 1.因使用不当，叶轮流道或吸入管路被堵塞 2.叶轮磨损严重 3.功率不足转速太低 | 1.消除堵塞物 2.更換叶轮 3.调蝥至额定转速 | 泵矂音、振动过大 | 1.底脚不稳 ， 2.轴承磨损严重 3.泵与电机主轴不同轴 | 1.加固 2.更換轴承 3.调整同轴度 | 轴承溫度过高 | 1.润滑脂变质或干燥 2.轴承损坏 | 1.更換润滑脂 2.更換 | 泵泄漏 | 1.眹接螺栓松动 2.密封件磨頻 | 1.固紧 2.更換 |
|
