| 接口 | DN65 |
|---|---|
| 功率 | 100 |
| 类型 | 消声加热器 |
| 外形尺寸 | 219 |
| 温度范围 | 0-70 |
| 用途 | 液态物料加热 |
| 重量 | 20 |
| 品牌 | 智飞暖通 |
| 型号 | -65 |
| 加工定制 | 否 |
一、HX蒸汽加热消声器工作原理
HX蒸汽加热消声器采用全不锈钢制造，内部的喷嘴为细小斜孔，蒸汽通过喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，冷水通过外壁上的斜向小孔进入蒸汽消声加热器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，消除噪音，同时被加热的水不断从壳体上表引出，带动蒸汽喷射加热器周围的水流动，从而加热整个水箱中的水。
二、HX蒸汽加热消声器特点
HX蒸汽加热消声器相当于把蒸汽直接引入水中，但克服了噪声大、加热不稳定、冷热水分区等根本缺陷。
1、静音、无振动：HX蒸汽加热消声器采用内部旋流消声结构，噪声低于50dB，无振动；
2、热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失，热效率99%，高效节能；
3、投资省：HX蒸汽加热消声器价格远低于壳管式换热器，在热水箱设置位置高时，可省却热水泵；
4、重复加热：采用HX蒸汽加热消声器时，汽水分开控制，反复加热水箱中的水，无需放干箱内余水；
5、安装维护简便：HX蒸汽加热消声器外形尺寸小。
三、HX蒸汽加热消声器外形尺寸
| 型号 | HX-25 | HX-32 | HX-40 | HX-50 | HX-65 | HX-80 | HX-100 | HX-125 | HX-150 | |
| 外形参数 mm | A | 160 | 160 | 160 | 180 | 180 | 220 | 220 | 220 | 220 |
| B | 90 | 90 | 90 | 110 | 110 | 130 | 130 | 130 | 130 | |
| D | 159 | 159 | 159 | 219 | 219 | 219 | 219 | 273 | 273 | |
| d | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 285 | |
| 重量 | kg | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 25 |
四、HX蒸汽加热消声器技术参数
| 项目 | HX-25 | HX-32 | HX-40 | HX-50 | |||||
| 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | ||
| 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | ||
| kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | ||
| 蒸汽压力 | 0.1 | 136 | 1976 | 228 | 2999 | 354 | 4411 | 457 | 5833 |
| 0.2 | 187 | 2651 | 301 | 3981 | 441 | 5367 | 581 | 6928 | |
| 0.3 | 242 | 3321 | 362 | 4676 | 517 | 6898 | 640 | 7913 | |
| 0.4 | 284 | 3671 | 413 | 5321 | 562 | 7101 | 708 | 8864 | |
| 项目 | HX-65 | HX-80 | HX-100 | HX-125 | |||||
| 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | 蒸汽 | 热水 | ||
| 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | 耗量 | 产量 | ||
| kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | kg/h | ||
| 蒸汽压力 | 0.1 | 541 | 6673 | 620 | 7689 | 860 | 10665 | 1095 | 13575 |
| 0.2 | 651 | 7981 | 725 | 9053 | 1153 | 14388 | 1441 | 17980 | |
| 0.3 | 753 | 9234 | 911 | 11418 | 1373 | 17216 | 1678 | 21035 | |
| 0.4 | 847 | 10281 | 977 | 12292 | 1525 | 19182 | 1811 | 22786 | |
备注：表中热水产量从15℃加热至65℃计。
五、HX蒸汽加热消声器设计选型

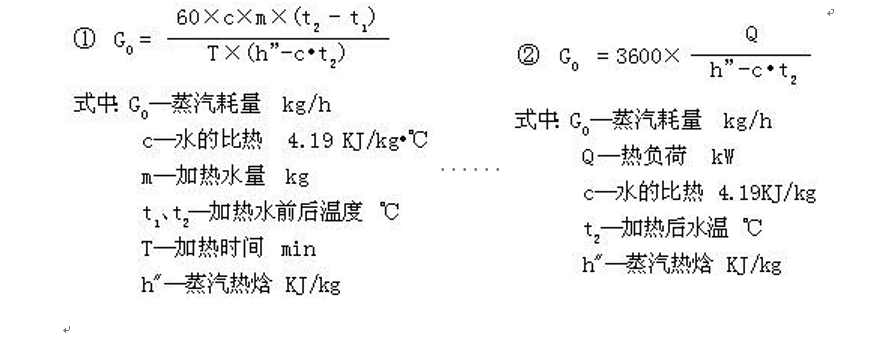

HX蒸汽加热消声器有额定的蒸汽耗量指标，设计时根据实际所需要的蒸汽耗量，选用一台或多台蒸汽喷射加热器。实际所需蒸汽耗量可参照以下公式：（①用于间断加热；②用于连续加热。）确定如下:

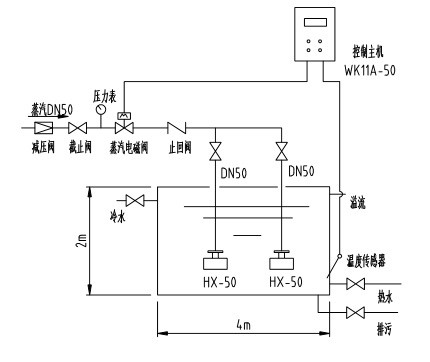

六、HX蒸汽加热消声器安装使用
HX蒸汽加热消声器为法兰接口，将蒸汽管接入水箱(水池)内，用法兰连接。
1、单台蒸汽加热消声器应安装在水箱中间位置，多台并联使用时，应均匀布置；
2、蒸汽加热消声器底部距水箱底部200mm左右，且应保证水淹没混合器100mm以上；
3、引入水箱中的蒸汽管道应固定，不应有松动现象；
4、蒸汽管道上在靠近水源侧安装止回阀，防止发生水倒流事故；
5、蒸汽管内若有杂质(新装管道，久用管道)，必须安装过滤器；
