山东卓力泵业有限公司专业生产制造气动隔膜泵BQG-200/0.45 ，气动隔膜泵BQG-200/0.45厂家供货，气动隔膜泵BQG-200/0.45价格更低，气动隔膜泵BQG-200/0.45覆盖了全国15个省,48个市县,欢迎客户惠顾!!采购热线: 18605374511

真空泵/隔膜泵/离心泵产品系列：

真空泵：水环真空泵/水环式真空泵/液环真空泵、罗茨真空泵、旋片真空泵/旋片式真空泵、耐腐蚀真空泵、小型真空泵、微型真空泵、无油真空泵、水喷射真空泵、循环水真空泵、射流真空泵、螺杆真空泵/干式螺杆真空泵、往复真空泵/往复式真空泵、矿用隔爆型带真空泵永磁发电机、矿用真空泵自动控制装置、真空泵润滑油、真空泵配件

气动隔膜泵BQG-200/0.45

隔膜泵：气动隔膜泵/气动单向隔膜泵/气动双隔膜泵、电动隔膜泵、进口隔膜泵、隔膜泵配件

气动隔膜泵BQG-200/0.45

离心泵：清水离心泵、耐腐蚀离心泵、自吸离心泵、磁力离心泵
单级离心泵(单级单吸离心泵、单级双吸离心泵)、多级离心泵
立式离心泵(立式多级离心泵、立式管道离心泵)、卧式离心泵(卧式多级离心泵、卧式清水离心泵)

气动隔膜泵BQG-200/0.45
管道离心泵(便拆立式管道离心泵、屏蔽式管道离心泵)

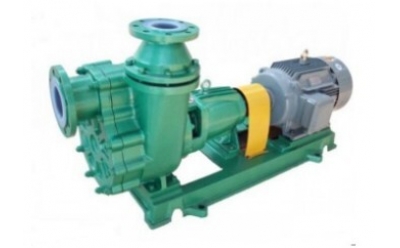

氟塑料离心泵、氟塑料合金离心泵、氟塑料衬里离心泵、氟塑离心泵、衬氟离心泵、塑料离心泵、不锈钢离心泵、不锈钢卧式管道离心泵、不锈钢耐腐蚀离心泵

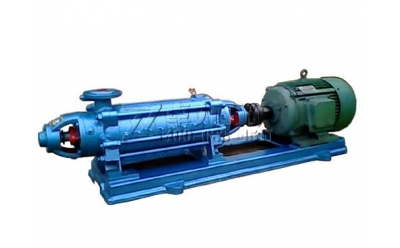

卧式多级离心泵

单级单吸恒压离心泵
单级单吸耐腐离心泵
单级单吸耐腐离心泵(自吸)
单级单吸清水离心泵
单级双吸清水离心泵
直联式双级耐腐离心泵
直联式双级清水离心泵
耐腐多级离心泵
耐磨多级离心泵
耐磨多级离心泵(**型)
耐磨多级离心泵(自吸）
耐磨多级清水离心泵
耐磨耐腐多级离心泵
多级清水离心泵
多级清水双吸离心泵
多级耐腐双吸离心泵
多级耐磨双吸离心泵
多级耐磨耐腐双吸离心泵
立式多级清水离心泵

气动隔膜泵BQG-200/0.45

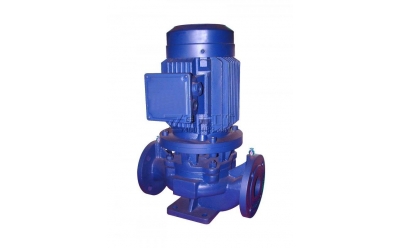

立式管道离心泵

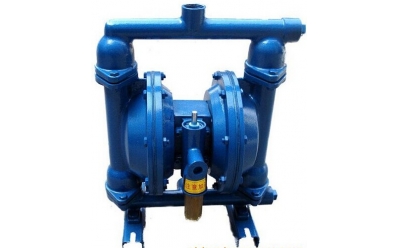

气动隔膜泵工作原理：
　　隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动而改变工作室容积来吸入和排出液体的。
　　气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片回来鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等。其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中由曲轴连杆，柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。气动隔膜泵BQG-200/0.45
隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。
　　气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开，当隔膜片向传动机构一边运动，泵缸内工作时为负压而吸入液体，当隔膜片向另一边运动时，则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这**使柱塞等重要零件完全在油介质中工作，处于良好的工作状态。
　　隔膜片要有良好的柔韧性，还要有较好的耐腐蚀性能，通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的，一般称为膜片限制器。气动隔膜泵的密封性能较好，能够较为容易地达到无泄漏运行，可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。
　　在泵的两个对称工作腔中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流**这样循环往复使介质不断从入口处吸入，出口处排出。气动隔膜泵BQG-200/0.45
隔膜泵 www.zhuoligk.com/gemobeng/

离心泵的工作原理
　　离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。由于作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸入口液体池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮**连续不断地吸入和排出液体。气动隔膜泵BQG-200/0.45
　　叶轮在泵壳内高速旋转，产生离心力。充满叶轮的液体受离心力的作用，从叶轮的四周被高速甩出，高速流动的液体汇集在泵壳内，其速度降低，压力增大。根据液体总要从高压区向低压区流动的原理，泵壳内的高压液体进入了压力低的出口管线或下一级叶轮，在叶轮将液体甩向四周的同时，在叶轮的吸入室中心形成低压，液体在外界大气压的作用下，源源不断地进入叶轮，补充叶轮的吸入口中心低压区，使泵连续工作。气动隔膜泵BQG-200/0.45

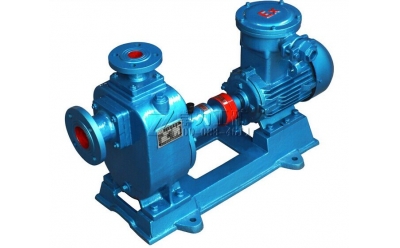

自吸式离心泵

离心泵/真空泵 www.zhuoligk.com/beng/

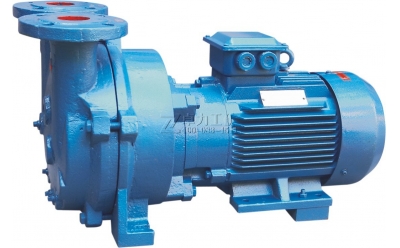

水环式真空泵/液环真空泵工作原理
　　水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。
　　水环泵**初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

　　气动隔膜泵BQG-200/0.45
　　在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
　　综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。

罗茨真空泵的工作原理
　　罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行。由于罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。为了提高泵的极限真空度，可将罗茨泵串联使用。

　　气动隔膜泵BQG-200/0.45
　　罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。
　　但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。

旋片真空泵工作原理
　　旋片真空泵是一种油封式机械真空泵。其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

　　气动隔膜泵BQG-200/0.45
　　旋片真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。
　　旋片真空泵是真空技术中**的真空获得设备之一。旋片真空泵多为中小型泵。旋片真空泵有单级和双级两种。所谓双级**是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。

　　气动隔膜泵BQG-200/0.45
　　旋片真空泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。
　　旋片真空泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片真空泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

　　气动隔膜泵BQG-200/0.45
　　两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子按箭头方向旋转时，与吸气口相通的空间A的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小**与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级（低真空级），由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。

山东卓力泵业有限公司

全国免费电话：400-083-4511
价格热线：13791758014

曹经理：18605374511
许经理：13280082001
张经理：13181318406
郭经理：13791758014
盛经理：18660479596
电话：0537-7970778   2558089
传真：0537-2558089

QQ：1756007368

机械一厂址：济宁市任城区南张工业园
机械二厂址：济宁市任城区二十里铺工业园
泵业厂址：济宁市中区八里庙工业园
公司网站：www.zhuoligk.com

公司邮箱：zhuoligk@163.com

欢迎来电咨询，卓力工矿竭诚为您服务！

产品标签：气动隔膜泵BQG-200/0.45，气动隔膜泵BQG-200/0.45厂家，气动隔膜泵BQG-200/0.45价格，气动隔膜泵BQG-200/0.45工作原理
