| 型号 | DYB50 |
|---|---|
| 输送介质 | 油泵 |
| 材质 | 铸铁 |
| 产品型号 | PV2R32-76-41F |
| 规格 | 15 |
| 流量 | 2（m3/h） |
| 排出口径 | 15 |
| 驱动方式 | 电动 |
| 吸入口径 | 15 |
| 性能 | 自动 |
| 扬程 | 50（m） |
| 品牌 | 捷达 |
浙江捷达阀门有限公司
电动防爆加油泵使用说明书
一、DYB电动防爆加油泵简介：
铸铁泵体，抗腐蚀涂层
内置100micron过滤网，易于清洗
防爆电机，防护等级IP55
1"螺纹连接
内置溢流阀
二、技术参数
型号 | DYB50 | DYB60 | DYB80 |
介质 | 柴油、煤油 | ||
流量范围 | 20-40L/min | 20-60L/min | 20-80L/min |
电压 | DC12V、 | AC220V±10％/50HZ | AC220V±10％/50HZ |
最大工作压力 | 3Bar | ||
电机参数 | 功率0.18KW | 功率0.375KW | 功率0.55KW |
进出口 | 进口In BSPF3/4″ | 进口In BSPF1″ 出口out NPT1″ | |
毛重 | 5KG | 8.5 KG | 9.5 KG |
溢流阀 | 有 | 有 | 有 |
过滤网 | 有 | 有 | 有 |
外形尺寸 | 280×220×240 mm | 300×220×240 mm | 320×240×260 mm |
三、使用注意事项
1、 过滤网必须进行定期清理。
2、 连续工作时间不得超过1小时。
3、 使用的液体燃点不能超过80°。
4、不能空转。
四、故障与排除
故障现象 | 主要原因 | 排除方法 | ||||||
1.电机不转 | （1） 电机线无电 （2）电机坏 | （1）检查输电线 （2）更换电机 | ||||||
2.电机转不出油 | （1）进油管没有浸入油液里 （2）叶片麿损或破损，无真空 | （1）检查进油管 （2）更换叶片 | ||||||
3.出油流量小 | （1）过滤网堵塞 | （1）清洗过滤网 | ||||||

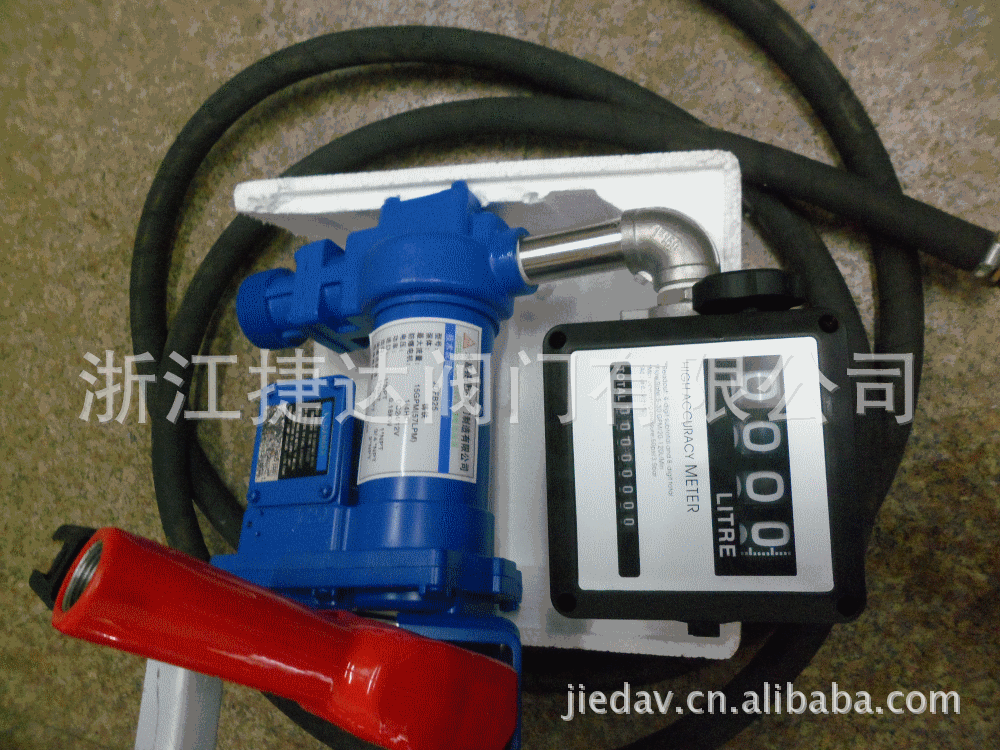

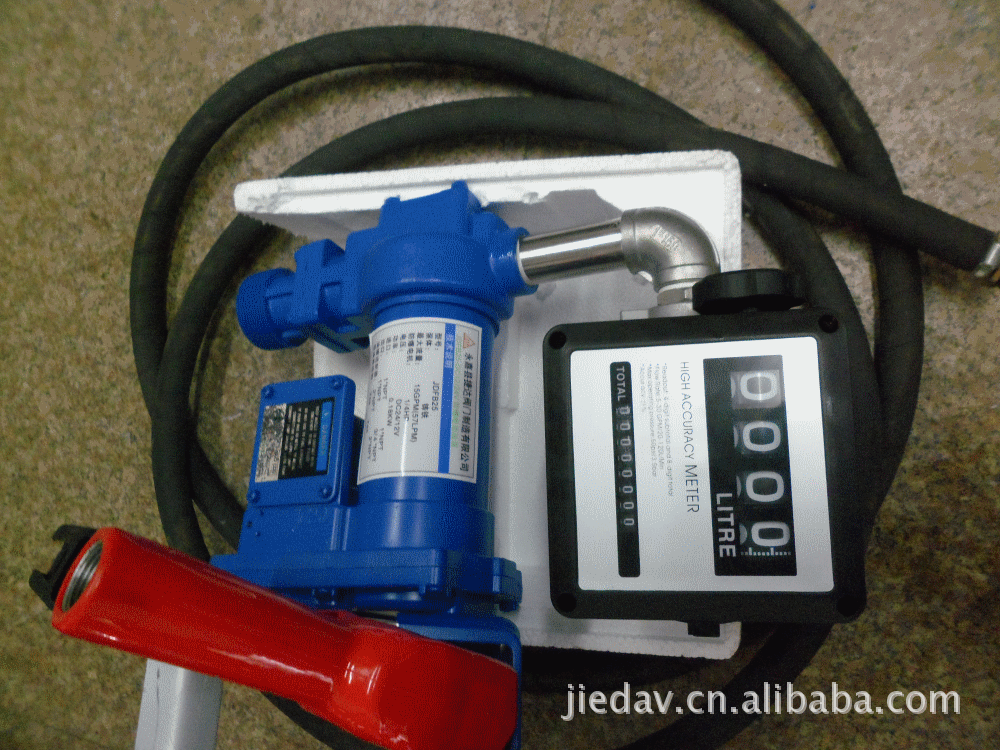

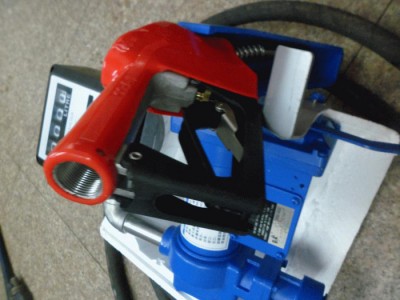

DYB50-DC24V防爆电动油泵总成配件 |
| |||||||
用于柴油、汽油、煤油、溶剂油和庚烷； |
|
| ||||||
防爆永磁电动机，带过热保护； |
|
| ||||||
内置过滤网、溢流阀； |
|
| ||||||
滚珠轴承结构，无需润滑； |
|
| ||||||
1"4米油管,1"手动油枪； |
|
| ||||||
防水，防雨； |
|
| ||||||
油枪架保护防尘防脏； |
|
| ||||||
油罐口2"接口螺纹； |
|
| ||||||
抗腐蚀进油管； |
|
| ||||||
可以30分钟连续运转。 |
|
| ||||||
|
| |||||||
可选配件： |
|
| ||||||
FM-40G加仑流量计或FM-120L升数流量计 |
|
| ||||||
自封油枪 |
|
| ||||||
|
| |||||||
型号： | DYB50-DC24V | DYB75-DC12V | ||||||
泵体： | 铸铁 | |||||||
最大流量： | 15GPM(57LPM) | |||||||
防爆电机： | 1/4HP | |||||||
电压： | DC12 or DC24 | |||||||
进口： | 1"NPT | 1"NPT | ||||||
出口： | 3/4"NPT | 1"NPT | ||||||
油罐适配器： | 2"NPT | 2"NPT | ||||||
带油枪挂钩： | Yes | Yes | ||||||
