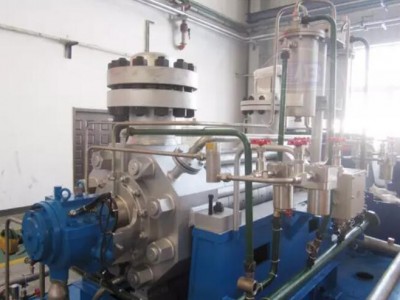

DG型多级锅炉给水泵为卧式多级单吸节段式离心泵，适于输送温度低于250°C的清水，或物理化学性质类似于水的无腐蚀性的液体，广泛用于电厂、冶金、供暖等行业的锅炉给水，扬程可达1800米。锅炉给水泵泵壳可在轴线处轴向拆开，DG85-80×8型泵吸入口垂直向上，吐出口垂直向上，与轴心线垂直。从驱动端方向看，锅炉水泵旋转方向为顺时针方向，锅炉给水泵生产厂家中联泵业根据用户需要也可生产逆时针方向旋转的，用户可在定货时特别提出。

产品参数

 DG型多级锅炉给水泵参数范围及型号说明：

??流量Q 3.7-1350m3/h

??扬程H 49-1800m

??型号：DG12-50×3
??DG —多级锅炉给水泵
??12—设计点流量为12.5m3/h
??50—设计点单级扬程为50m
??3—级数为3级

 DG型多级锅炉给水泵结构型式：

??本型多级锅炉泵是单壳体、单吸、多级卧式节段式离心泵结构，多级泵的进口垂直，出口垂直向上具体结构如下：

??给水泵定子部分：主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上

??DG锅炉水泵转子部件：主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。为了补偿膨胀在一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

??DG给水泵平衡机构：本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

??给水泵旋转方向：从电机端看，泵为顺时针方向旋转。

??给水泵主要零件材质：泵的过流部件除DG85-80、200DG43材质为铸钢外，其余泵材质均为铸铁。

??成套范围：成套供应泵、电机、止回阀、闸阀、公用底座或本身底座。
