气动隔膜泵产品资料：

气动隔膜泵,不锈钢隔膜泵,QBY气动隔膜泵

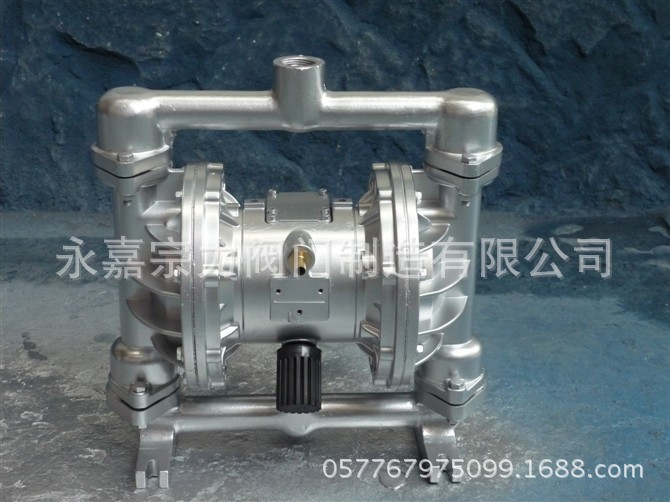

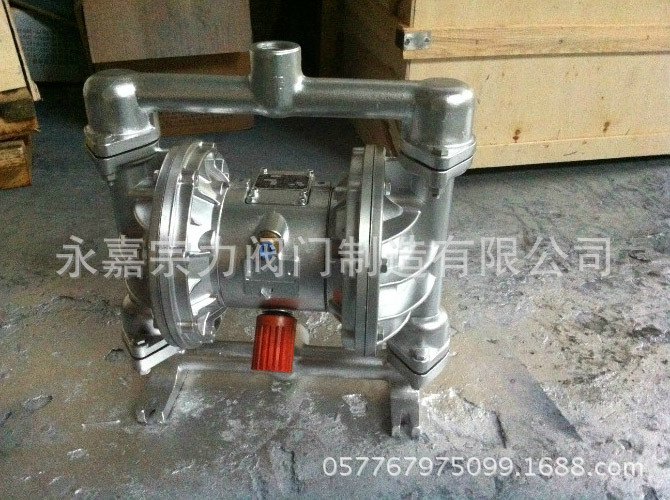

  一、QBY不锈钢气动隔膜泵概述

  气动隔膜泵是目前**新颖的一种泵类，结构简单、拆修方便、送液稳定、振动小、噪声低、自吸能力强、输送液体粘度 高，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易 燃、剧毒的液体，不易流动的液体均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。已被国内数万家石 油、化工、食品、医药、电子、陶瓷、纺织、酿造、造纸系统单位采用，安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。

     该气动隔膜泵驱动器主要是通过压缩空气直接驱动膜片。泵内可用多种不同材质的膜片及球阀来适用与各种不同的介质工况满足用户的各种工况要求**的材质有丁晴橡胶、氟橡胶、氯丁橡胶、四氟及聚四氟乙烯。 气动隔膜泵也属于无泄漏泵及防爆泵类产品，因为泵内没有任何活塞等部件。但如果泵坏了肯定会引起泄露。因此，在预防性的维护中，避免泵的损坏，有必要更换膜片。如果有必要也可选配膜片破裂检测器。 只要调整空气压力，QBY气动隔膜泵可提供不同的流量和出口压力**高达870KPA。压缩空气可以平衡流体压力和出口压力。流量范围从很小到1060l/min。 气动隔膜泵可干转，对泵无损害。该泵自吸力强。操作方便，维护简单。 由于流量和出口压力是可调的，所以气动隔膜泵的应用非常广泛。 气动隔膜泵除了拥有其本身特殊的优势外，还在工业和卫生领域将近50年的应用中有着良好的口碑。

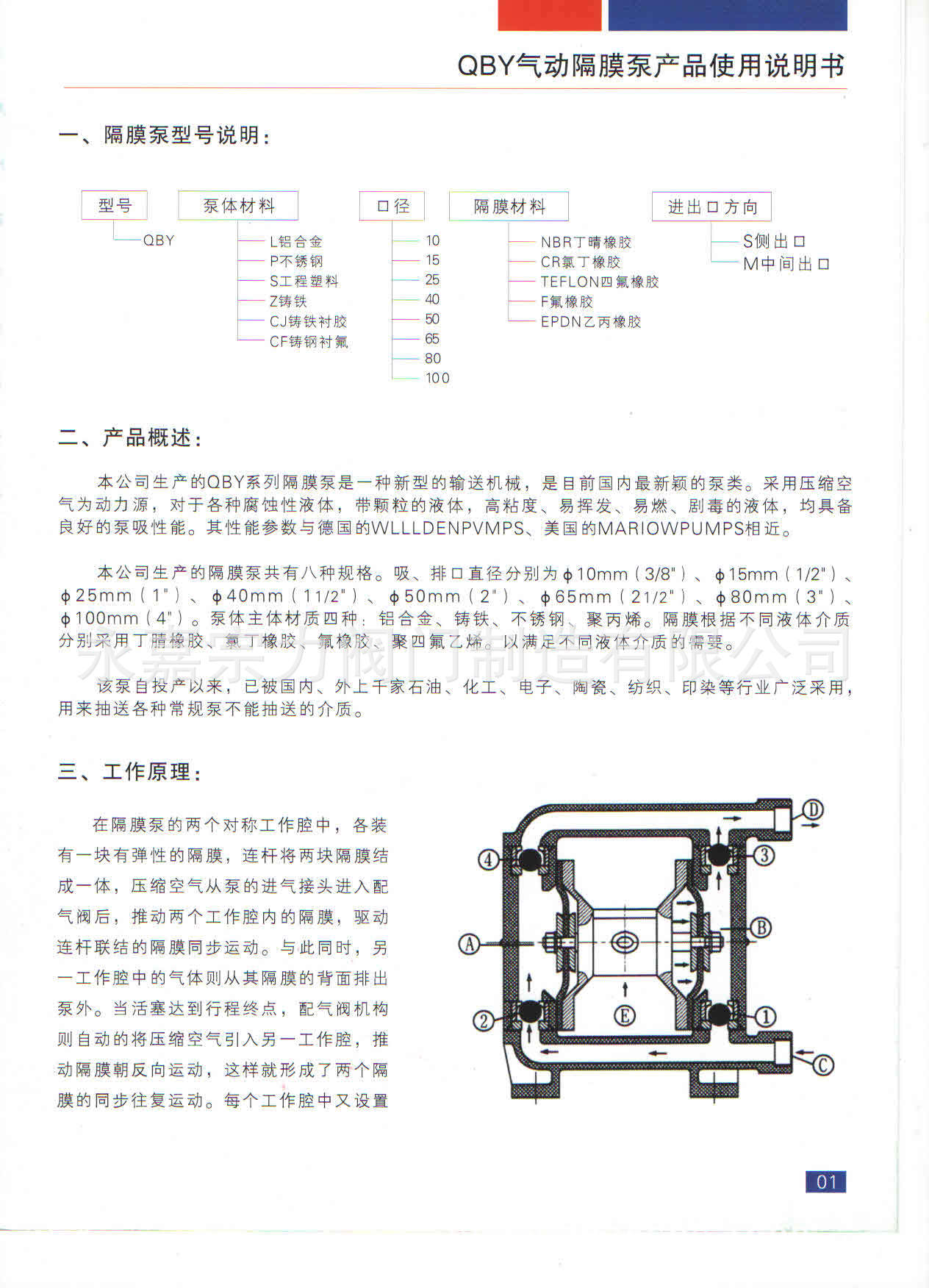

二、QBY不锈钢气动隔膜泵工作原理

  在气动隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀 3后，推动两个工作腔内的隔膜片， 驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作 腔，推动隔膜朝相反方向运动，这样**形成了两个隔膜片的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜片的往复运动，造成工作腔内容积的改变，迫 使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

 三、QBY不锈钢气动隔膜泵产品特点

不需灌引水，吸程高达7m，扬程达50m，第3代或第4代的产品可以达到70米左右，出口压力≥7kgf/cm2; 流动宽敞，通过性能好，允许通过**大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微; 扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）; 该气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全; 不必用电，在易燃、易爆场所使用安全可靠; 可以浸没在介质中工作;
使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行; 结构简单、易损件少，该气动隔膜泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降; 可输送较粘的液体（粘度在1万厘泊以下）; 本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

四、QBY不锈钢气动隔膜泵主要用途

1、 QBY气动隔膜泵可以吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
 2、QBY气动隔膜泵可以用于吸油漆、树胶、颜料。
 3、粘合剂和胶水、全部种类可用泵吸取。
 4、各种瓦、瓷、砖器及陶器釉浆。
 5、油井钻好后，用气动隔膜泵吸沉积物及灌浆。
 6、吸各种乳剂和填料。
 7、吸各种污水。
 8、气动隔膜泵可以用于为油轮，驳船清仓吸取仓内污水。
 9、吸啤酒花及发酵粉稀浆、糖浆、糖密。
 10、矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
 11、不锈钢隔膜泵泵吸各种橡胶浆。
 12、QBY气动隔膜泵可以吸各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
 13、可以吸各种剧毒、易燃、易挥发液体。
 14、 各种强酸、强碱、强腐蚀液体。
 15、吸各种高温液体**高可耐150度。

16、QBY气动隔膜泵作为各种固液体分离设备的前级送压装置。

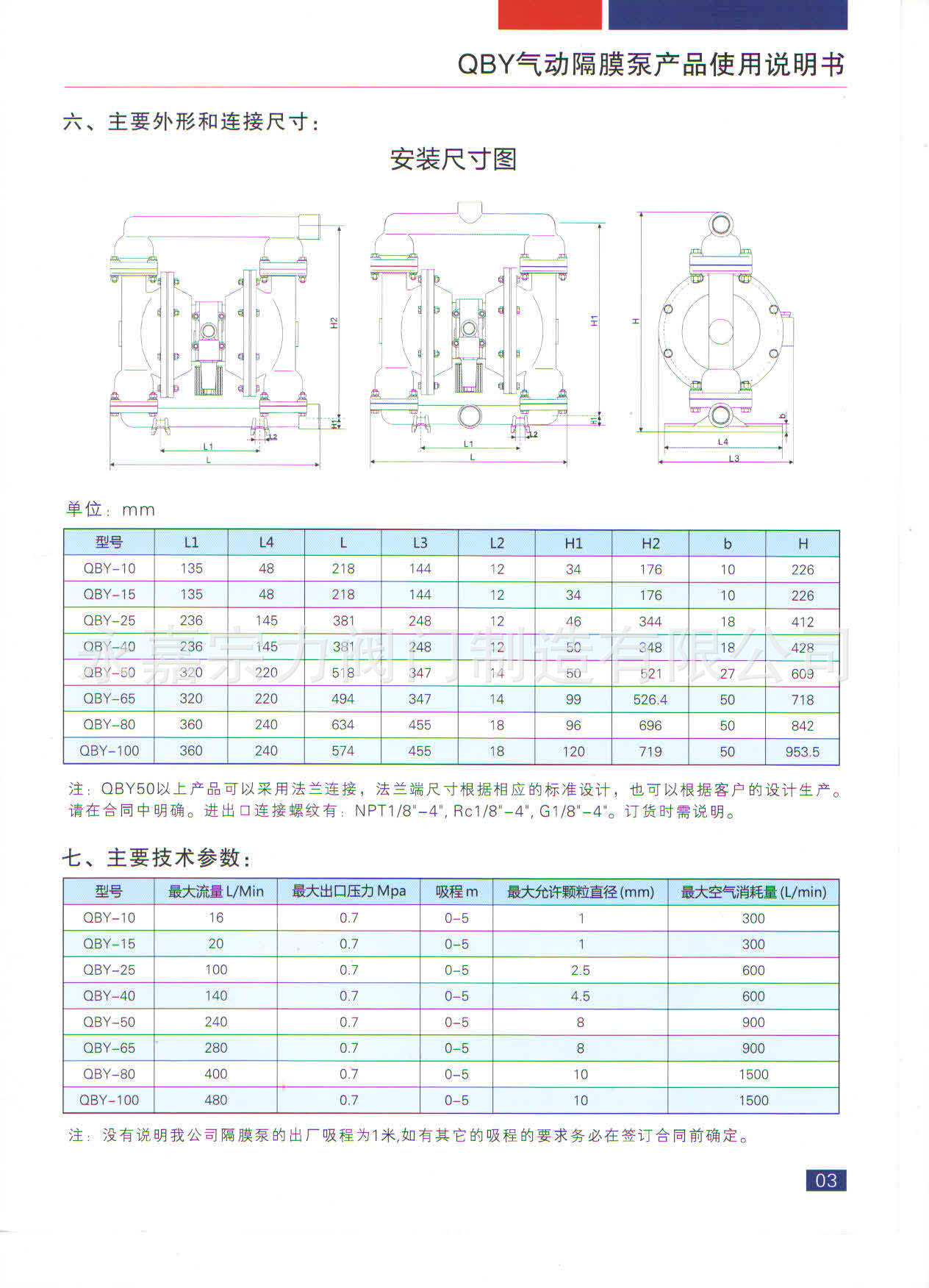

五、QBY不锈钢气动隔膜泵性能参数表

如需流量扬程更大的可以选用替代进口的第四代气动隔膜泵

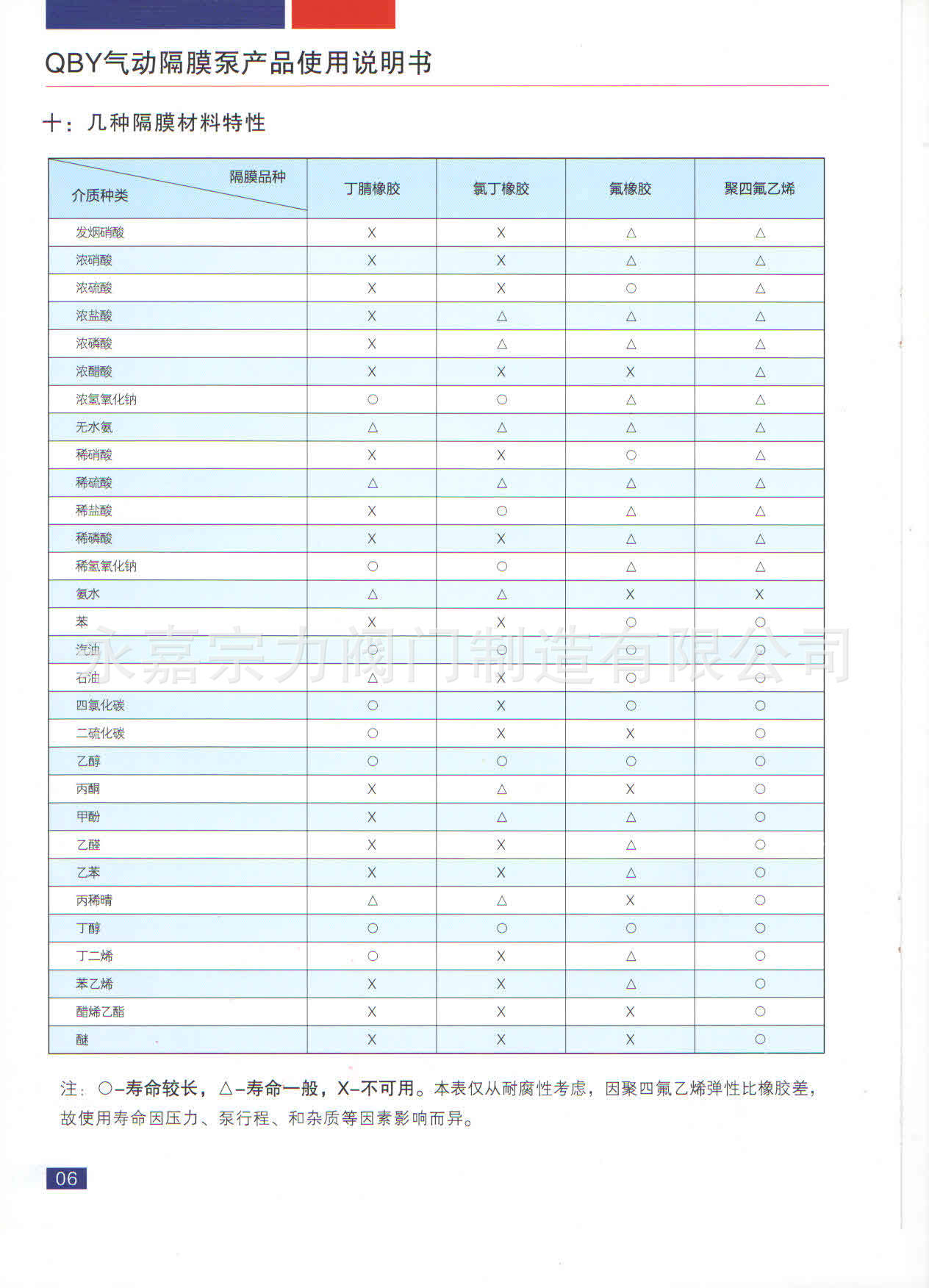

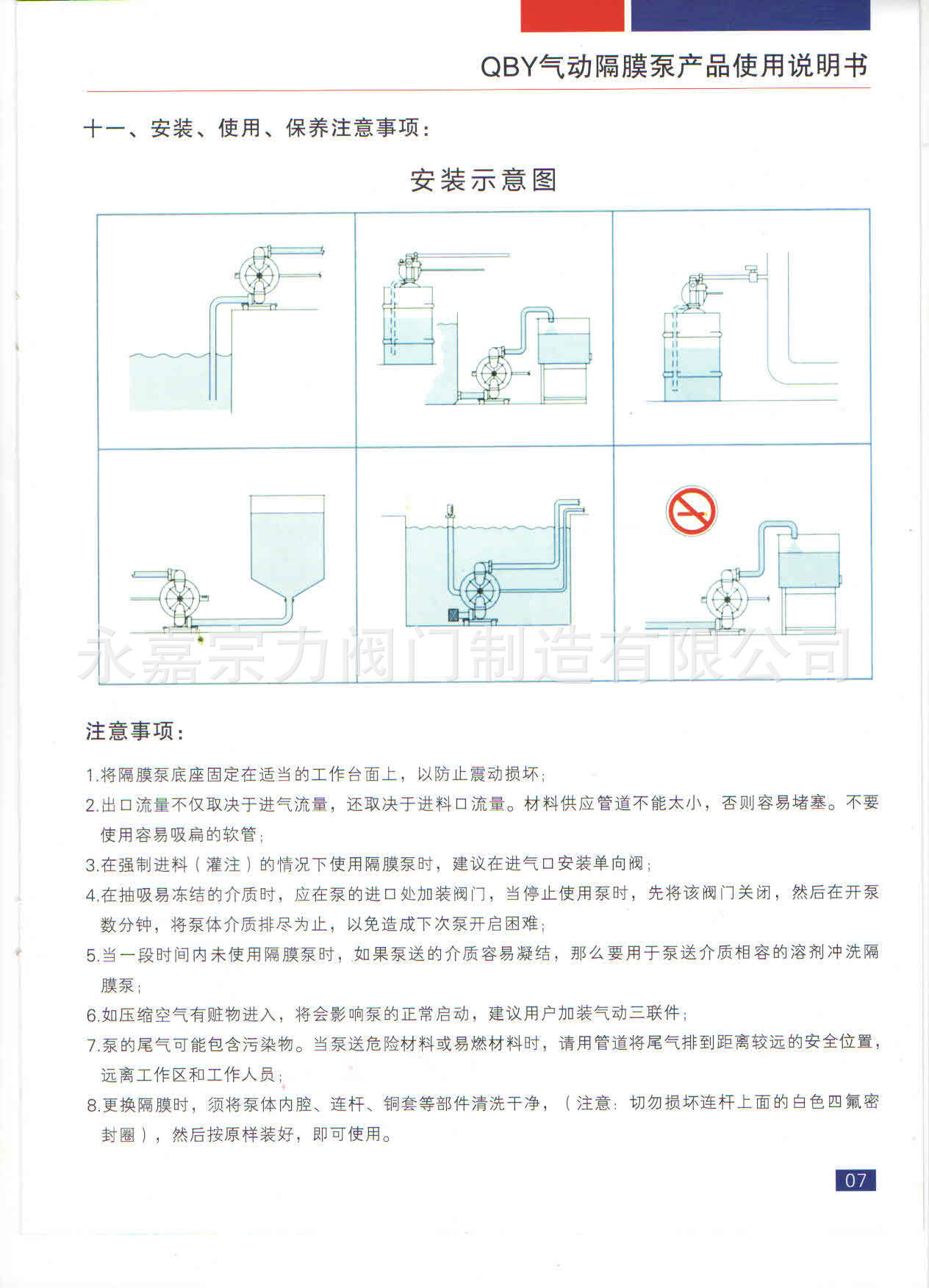

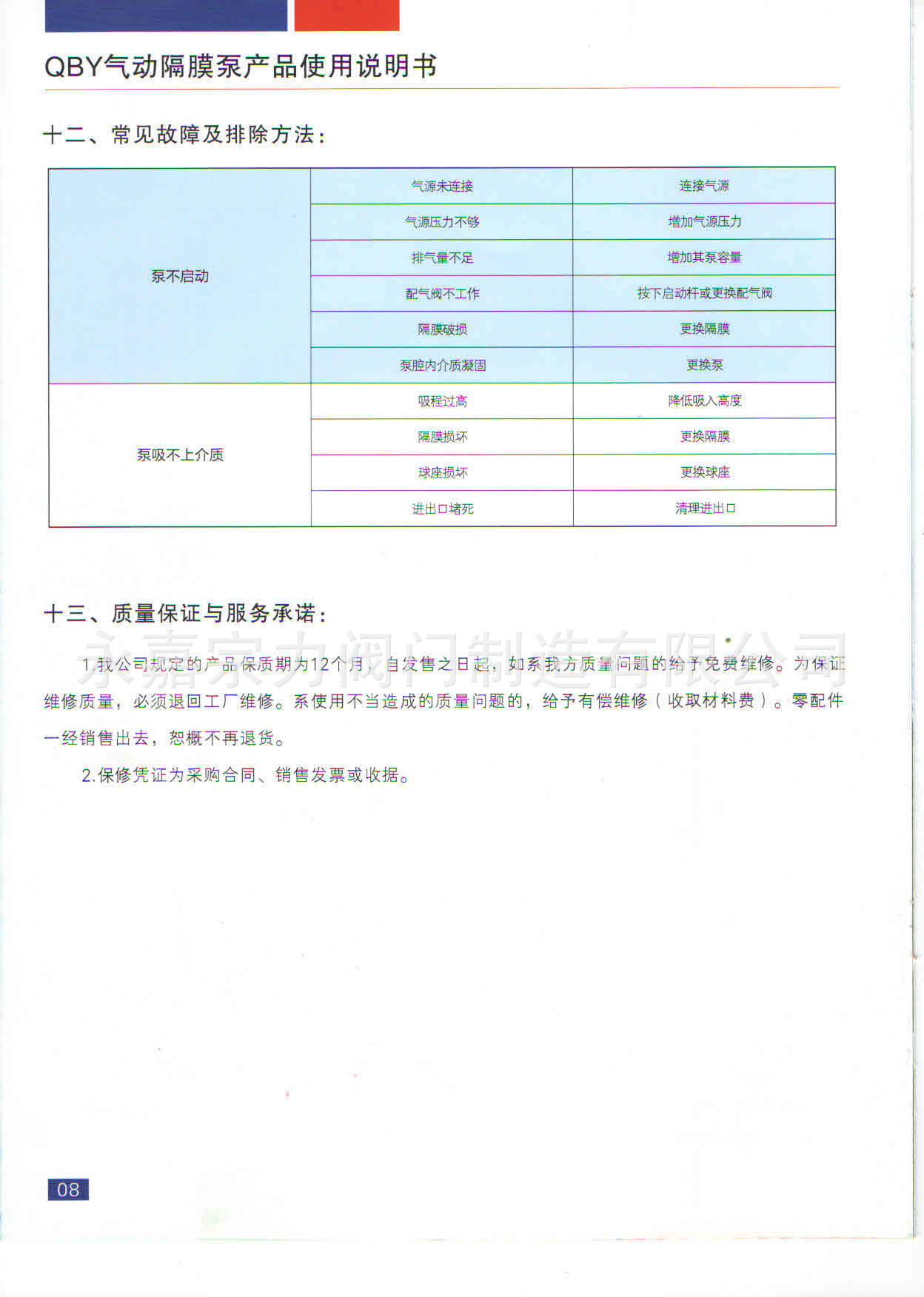

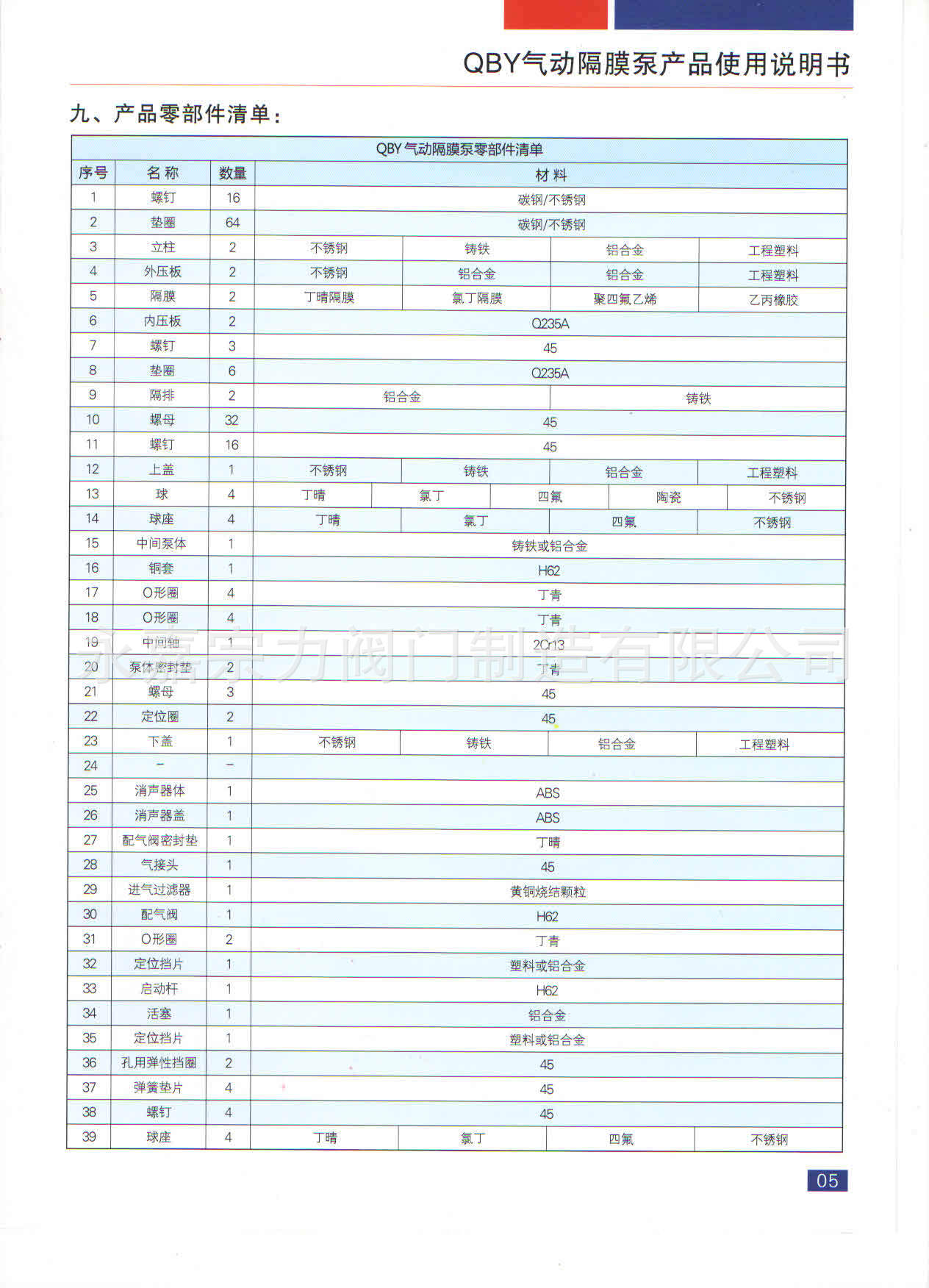

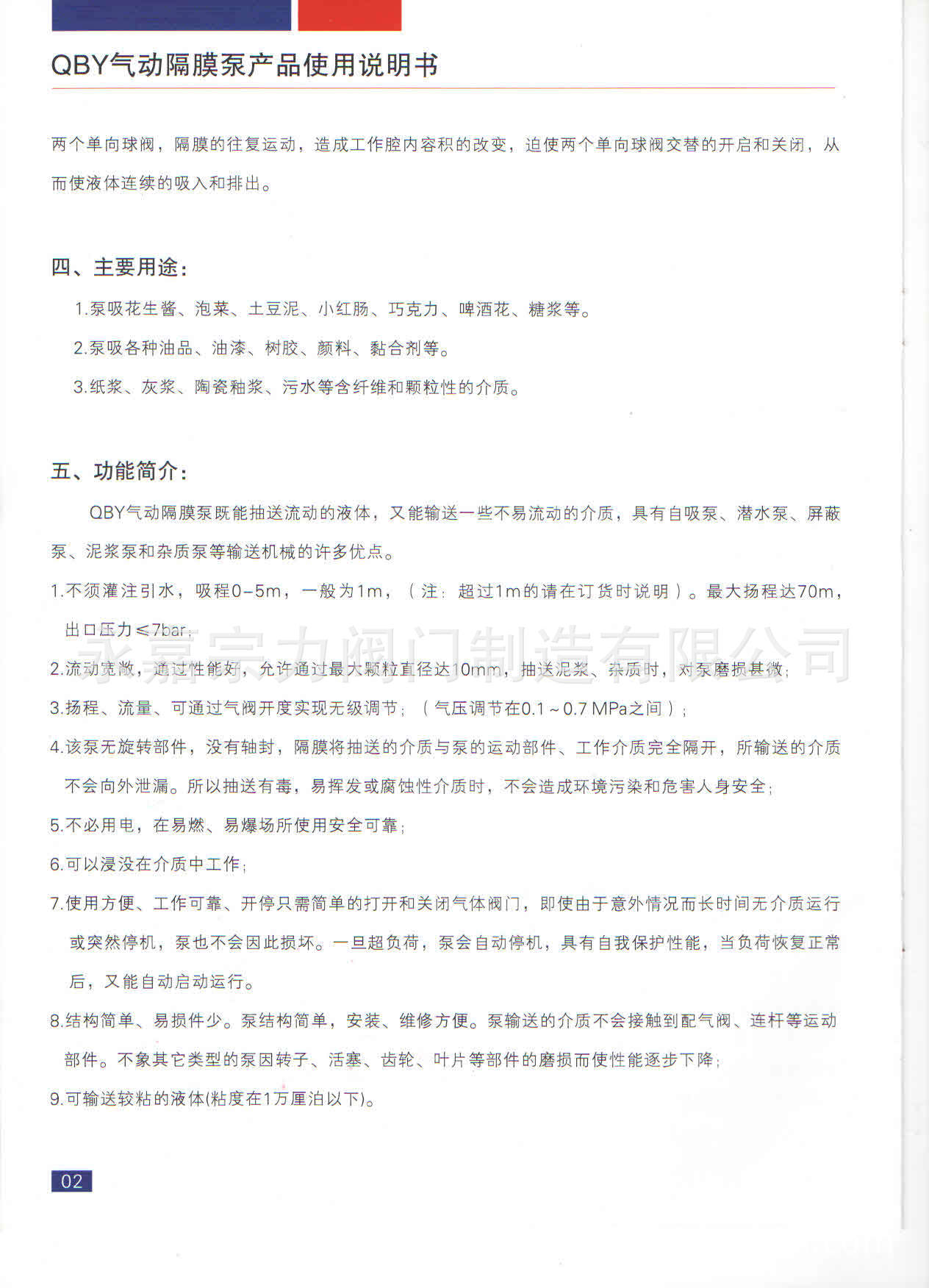

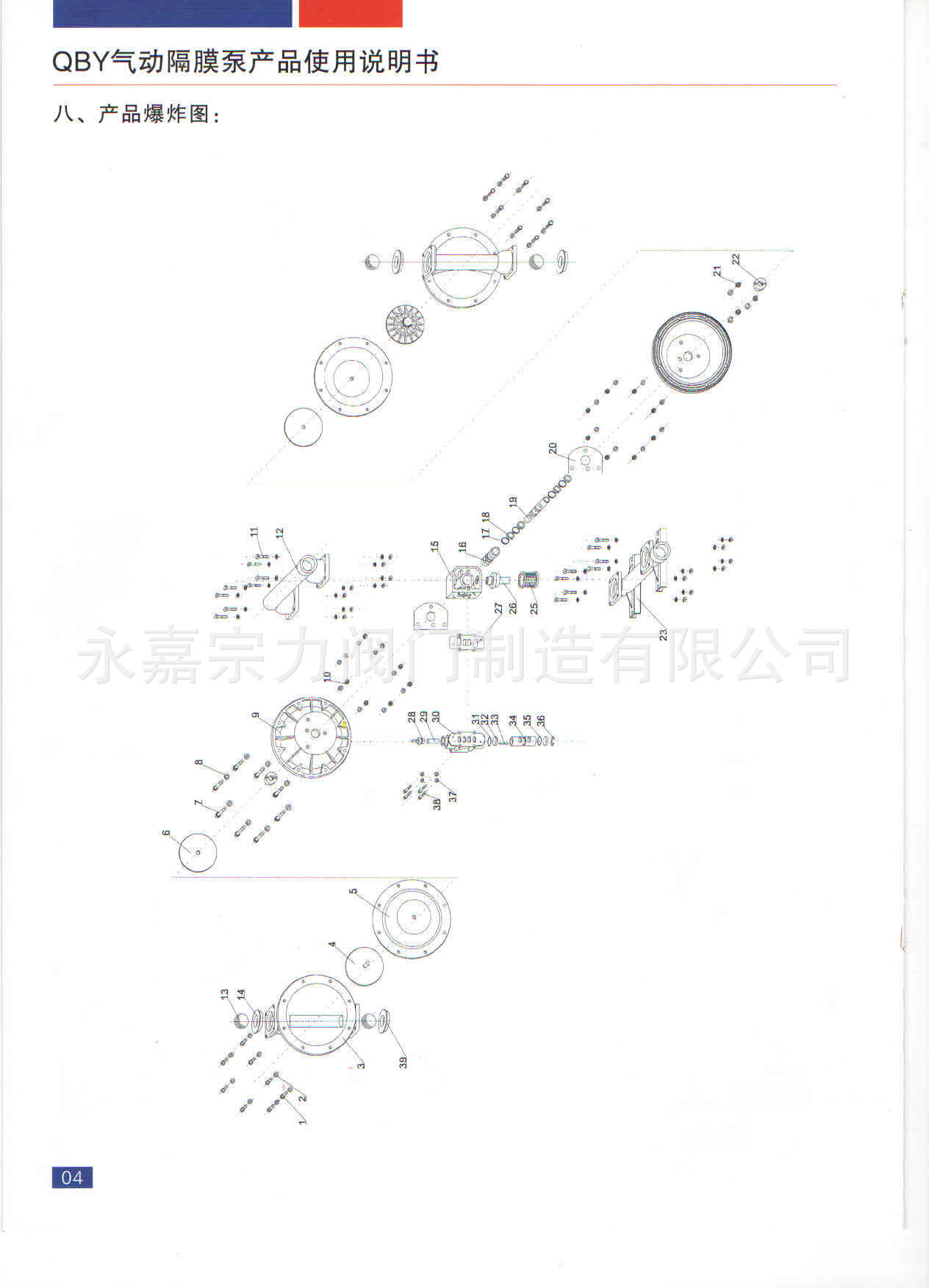

气动隔膜泵产品说明书：
