| 材质 | 铸铁 |
|---|---|
| 电机功率 | 27.5（kw） |
| 额定流量 | 1250（m3/h） |
| 极限压力 | 1pa |
| 类型 | 真空泵 |
| 驱动方式 | 电动 |
| 输送介质 | 油泵 |
| 性能 | 耐腐蚀 |
| 用途 | 真空泵 |
| 真空度 | 高真空度 |
| 泵轴位置 | 边立式 |
| 品牌 | SOLUVAC |
| 型号 | win1500 |
| 加工定制 | 否 |

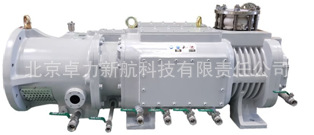

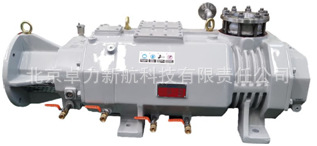

Soluvac System公司是真空获得设备专业制造商，总部位于韩国釜山。作为变螺距螺杆技术的引领者之一，具有干式螺杆真空泵研发、制造、应用方面的先进技术和丰富经验，拥有多项变螺距螺杆真空泵的技术，通过了ISO9001质量体系认证。公司生产的斯路威（SOLUVAC）品牌WIN系列变螺距干式螺杆真空泵，具有压缩效率好、抽速范围宽、极限真空度高、无废弃物排放、运行成本低等优点，能满足清洁无油、耐腐蚀、耐可凝性蒸汽以及恶劣工况下运行的要求，产品广泛应用于化工、制药、电子、新能源、空间模拟等诸多领域，在美洲、印度等全球市场具有较高市场占有率。公司产品尤其在制药行业溶媒回收、石化行业油气回收等应用方面有着丰富的经验，可根据客户要求定制真空系统，使工程应用更加安全可靠。
优势：
1、极限真空度高
单泵运行极限真空度可达0.0075Torr(1Pa)
可在大气压至极限压力的全范围内持续运行，抽气效率极高。
2、抗腐蚀能力强
使用优异耐腐蚀性的涂层材料，可以处理有毒、有腐蚀性和可凝性气体；
采用特定工艺涂层或镀膜；
通过气镇阀装置降低腐蚀性气体的分压力，提高耐腐蚀性。
3、节能环保
变螺距结构设计，电力消耗降低30%以上；
无排污，无污染，无废弃排放处理成本。
特点：
·采用变螺距螺杆
先进的螺杆线型，单泵最大真空度达到0.0075Torr(1Pa);
降低泵内温升，防止涂层损坏;
相比等螺距螺杆产品，降低能耗30%。
·可靠的密封结构
唇形密封和机械密封加气体密封，形成三重密封结构 ;
安装专为干式真空泵设计的高性能机械密封;
加压的气体密封装置，进一步提高了齿轮油的密封性。
·螺旋式夹套冷却结构
热交换效率高，仅需少量冷却液即可控制泵内温升；
维持泵内合适温度，有效防止涂层损伤。
·流畅的排出构造
液体处理能力强；
排出气体的脉动减少；
迅速的排气结构；
·气镇阀装置的安装
防止强腐蚀性气体的凝结；
降低易爆气体的分压力。
·齿轮油冷却水套
保持较低的油温；
防止因齿轮油高温高压产生漏油现象；
防止因高温带来的齿轮油性能降低。
·IEC法兰
简洁的C法兰设计消除联轴器校准问题，减低了噪音水平；
联接法兰采用加强筋设计，防止了变形和振动。
·防润滑脂泄露
三联唇形密封；
优化润滑空间，防止润滑脂泄露。
技术参数
| 型号 | WIN150 | WIN300 | WIN400 | WIN800 | WIN1500 | |
| 抽速（50/60HZ) | m3/hr | 110/130 | 250/300 | 330/400 | 660/800 | 1250/1500 |
| L/min | 1830/2160 | 4160/5000 | 5500/6660 | 11000/13300 | 20800/25000 | |
| CFM | 64.7/76.5 | 147.1/176.5 | 194.2/235.4 | 388.5/470.8 | 735.8/882.7 | |
| 极限真空 | ||||||
| 无气镇 | torr | 0.05 | 0.0075 | 0.0075 | 0.0075 | 0.0075 |
| Pa | 6.65 | 1.0 | 1.0 | 1.0 | 1.0 | |
| 有气镇 | torr | 0.067 | 0.01 | 0.01 | 0.01 | 0.01 |
| Pa | 8.87 | 1.33 | 1.33 | 1.33 | 1.33 | |
| 电机功率（50/60HZ) | ||||||
| 载配电机功率 | kW | 3.7/3.7 | 7.5/7.5 | 11/11 | 15/15 | 37/37 |
| 功率消耗 | kW | 2.6/3.2 | 5.0/6.0 | 7.0/8.6 | 10.2/12.8 | 27.5/31.3 |
| 转速（50/60HZ) | rpm | 2950/3550 | 2950/3550 | 2950/3550 | 2950/3550 | 2950/3550 |
| 连接管径 | ||||||
| 进气口 | Special | 1?”(40A) | 2”(50A) | 2?”(65A) | 4”(100A) | 5”(125A) |
| 排气口 | Special | 1?”(40A) | 1?”(40A) | 2”(50A) | 2?”(65A) | 3”(80A) |
| 冷却水 | ||||||
| 最大压力 | Barg | 7 | 7 | 7 | 7 | 7 |
| 压降 | Bar | 1 | 1 | 1 | 1 | 1 |
| 流量 | L/min | 5~10 | 10~15 | 10~15 | 15~20 | 35~40 |
| 温度 | ℃ | 5~35 | 5~35 | 5~35 | 5~35 | 5~35 |
| 连接口 | PT(JIS) | ?”(15A) | ?”(15A) | ?”(15A) | ?”(15A) | 1”(25A) |
| 润滑剂 | ||||||
| 齿轮箱（Gear Box) | Shell T-68 | Shell T-68 | Shell T-68 | Shell T-68 | Shell T-68 | |
| 滚柱轴承（REP Bearing) | Mobil 1 | Shell T-68 | Shell T-68 | Shell T-68 | Mobil 1 | |
| 噪音(50/60HZ) | dB | 80/85 | 80/85 | 82/85 | 82/85 | 82/85 |
| 振动（最大值） | mm/s | 1.8(4.5) | 1.8(4.5) | 1.8(4.5) | 2.8(4.5) | 2.8(4.5) |
| 重量（泵头） | kg | 200 | 300 | 400 | 600 | 900 |
?7?8标配 : 电机，消音器，联轴器，保护罩，机架，真空表，止回阀。
?7?8可选 : 温度传感器，分离器，流量传感器，吹氮清扫，机封充氮，电控柜。
