| 材质 | 铸铁 |
|---|---|
| 产地 | 郑州 |
| 电源电压 | 380V |
| 功率 | 7.5KW |
| 驱动方式 | 电动 |
| 用途 | 水泥注浆 |

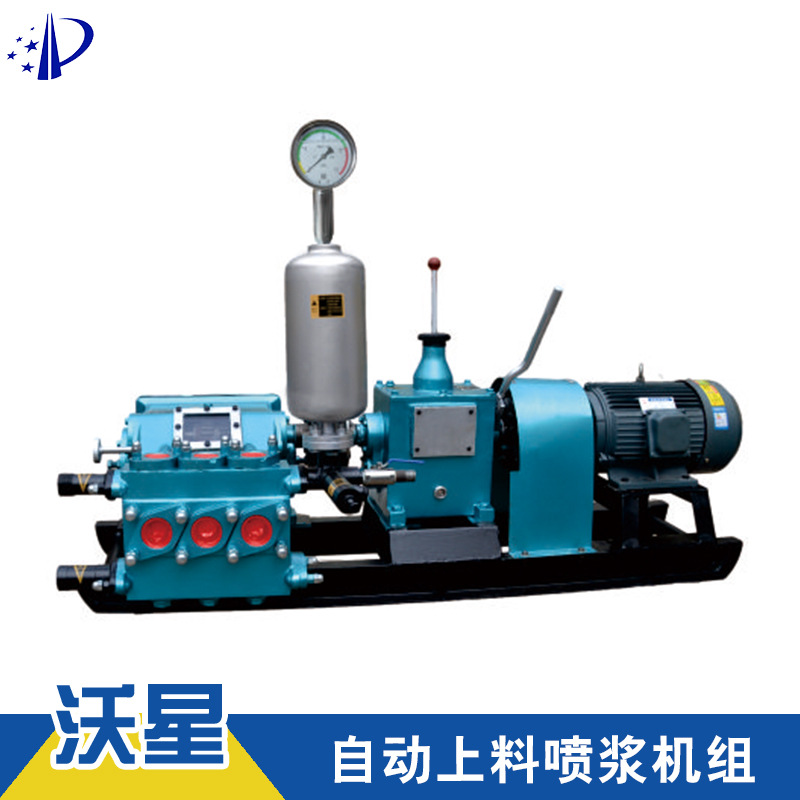

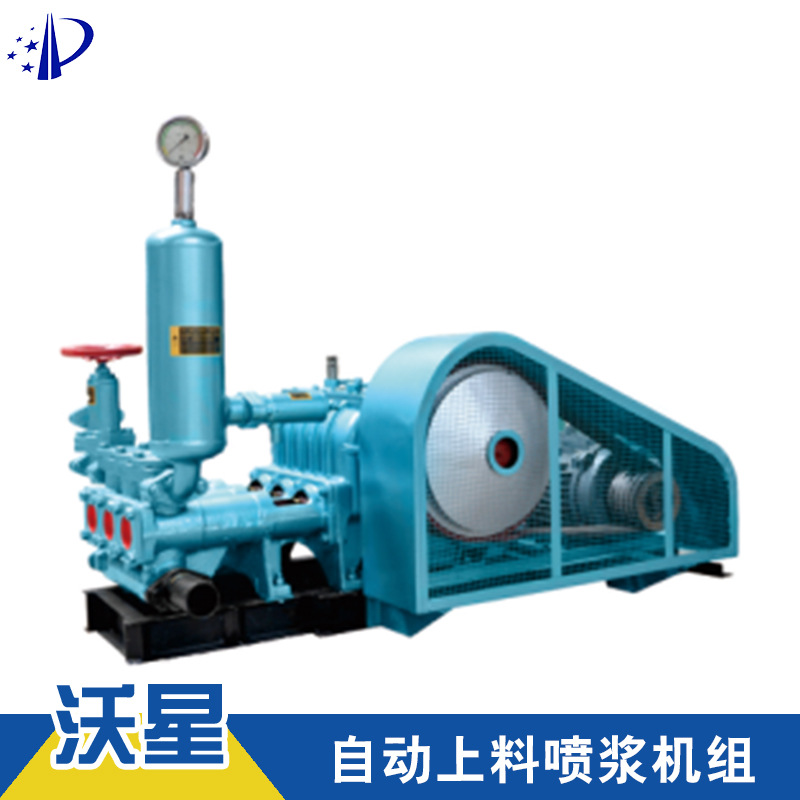

BW250型泥浆泵为卧式三缸往复单作用活塞泵，该泵具有两种缸径和四挡变量，大缸套用于1000米大口径钻机配套，小缸套用于1500米小口径钻机配套。BW-250型泥浆泵主要用于与岩芯钻机配套输送泥浆，也可用于其他方面的注浆，矿井排污及远距离送水等其他用途。
BW250型泥浆泵主要特点
1.具有可满足大、小口径钻机所需的各四挡流量，流量调节范围大，参数选择合理。可与XY-4岩心钻机和XY-5型钻机配套使用。可满足不同口径、不同孔深、不同地质岩心钻探的需要。
2.活塞为碗形加尼龙靠背的自封式S型聚胺脂橡胶活塞，大大提高使用寿命。
3.拉杆上设有五道防尘密封圈，以防止液力端的泥浆带入动力端和动力端润滑油滤。经多次生产试验证明，密封可靠，性能良好。致使齿轮延长使用寿命。
4.进排水阀采用钢球。并在阀盖上设有减声橡胶垫，以减少冲击噪声。
5.压力表采用BY-1型抗震压力表，寿命长。
6.结构紧凑，造型美观。
7.可拆性好，便于维修和搬迁。
| 产品型号 | BW-150泥浆泵 | |||||||
| 型式 | 卧式三缸往复式单作用活塞泵 | |||||||
| 行程（mm） | 70 | |||||||
| 缸径（mm） | ￠70 | |||||||
| 泵速（r/min） | 222 | 130 | 86 | 57 | 183 | 107 | 71 | 47 |
| 流量（L/min） | 150 | 90 | 58 | 38 | 125 | 72 | 47 | 32 |
| 压力（Mpa） | 1.8 | 3.2 | 4.8 | 7 | 2.3 | 4 | 6 | 7 |
| 输入速度（r/min） | 580 | |||||||
| 进水管直径（mm） | 51 | |||||||
| 排水管直径（mm） | 32 | |||||||
| 输入扭矩（Nm） | 48 | |||||||
| 动力 | 7.5KW | |||||||
| 外形尺寸（mm） | 1155*795*995 | |||||||
| 质量（kg） | 500 | |||||||
| 产品型号 | 250型 | |||
| 类型 | 卧式三缸往复式单作用活塞泵 | |||
| 行程长度(mm) | 100 | |||
| 缸径(mm) | 80 | |||
| 泵速(min-1） | 200 | 116 | 72 | 42 |
| 流量(升/分） | 250 | 145 | 90 | 52 |
| 压力(MPa) | 2.5 | 4.5 | 6.0 | 7.0 |
| 容积率(%) | 85 |
|
|
|
| 总效率(%) | 72 |
|
|
|
| 所需功率(Kw) | 15 |
|
|
|
| 三角皮带轮节径(mm) | B型X5槽410 | |||
| 输入速度(r/min) | 500 | |||
| 最大吸水高度(m) | 2.5 | |||
| 进水管直径(mm) | 3吋夹布耐压胶管76 | |||
| 排水管直径(mm) | 2吋两层钢丝高压胶管51 | |||
| 外型尺寸：长X宽X高（mm） | 1100x995X650 | |||
| 重量(Kg) | 760 | |||
| 型 号 | BW160泥浆泵 | |||
| 形 式 | 卧式三缸单作用往复活塞泵 | |||
| 缸 径(mm) | 70 | |||
| 行 程(mm) | 70 | |||
| 往 复 次 数(次/min) | 200 | 132 | 83 | 55 |
| 流 量(L/min) | 160 | 107 | 67 | 44 |
| 压 力 (MPa) | 2.5 | 4 | 6.5 | 10 |
| 容 积 效 率 (%) | 95 | |||
BW系列注浆泵是一种卧式往复式活塞泵，由BW50，BW160,BW250三种规格组成。主要用于道路、桥梁、水坝、国防、矿山等建筑工程的注浆施工；也可用于预应力构件工程的灰浆注入扩张；建筑工程中灰浆的垂直及水平输送；化工部门中用于输送浆状原料（色浆、涂料）、磁性材料和其它介质；沙土地、高炉、水泥路面、高速公路等工程的维护、修固等，具有结构紧凑、密封性好、压力大、活塞更换方便、装配及维修简单等优点。
注浆泵可泵沙浆，砂粒应过筛，最大粒径不大于5mm。砂粒粒径1mm以下的砂质量占总砂量的60%以上，注浆中不得混入石子及其它杂物（如；铁钉、草木等），应为拌合均匀的匀质灰浆，不得有干砂及硬块，稠度值为不小于8cm，稠度计重300g。
1、起动前检查:各连接部位要紧固;电动旋转方向应正确;离合器灵活可靠;管路连接牢固，密封可靠，底阀灵活有效。
2、液下泥浆泵起动前，吸水管、底阀、泵体内必须注满引水，压力表缓冲器上端注满油。
3、用手转动，使活塞往复两次，无阻梗且线路绝缘良好时方可空载起动，起动后，待运转正常再逐步增加载荷。
4、运转中应注意各密封装置的密封情况，必要时加以调整。拉杆及副杆要经常涂油润滑。
5、运转中经常测试泥浆含沙量不得超过10%。
6、有几档速度的泥浆泵为使飞溅润滑可靠，应在每班运转中将几档速度分别运转，时间均不少于30秒。
7、严禁在运转中变速，需变速时应停泵换档。
